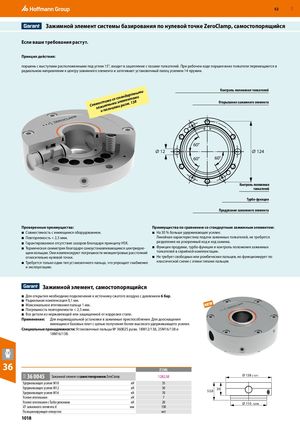

31O RUE 52 Зажимной элемент системы базирования по нулевой точке ZeroClamp, самостопорящийся Если ваши требования растут. Принцип действия: поршень с выступами расположенными под углом 15°, входит в зацепление с пазами толкателей. При рабочем ходе поршня вниз толкатели перемещаются в радиальном направлении к центру зажимного элемента и затягивают установочный палец усилием 14 пружин. Совмзаежситипмиамнлыоьцмсаоимсэтилраенамдземанр.т1та3нм8ыими Контроль положения толкателейОткрывание зажимного элемента 60° ⌀ 12 ⌀ 124 60° 60° Контроль положения толкателей Турбо-функция Продувание зажимного элемента Проверенные преимущества: Преимущества по сравнению со стандартным зажимным элементом: ■ Совместимость с имеющимся оборудованием. ■ На 30 % больше удерживающее усилие. ■ Повторяемость < 2,5 мкм. Линейная характеристика подачи зажимных толкателей, не требуется ■ Гарантированное отсутствие зазоров благодаря принципу HSK. разделение на ускоренный ход и ход зажима. ■ Термическая симметрия благодаря самоустанавливающимся центрирую- ■ Функция продувки, турбо-функция и контроль положения зажимных щим кольцам. Они компенсируют погрешности межцентровых расстояний толкателей в серийной комплектации. относительно нулевой точки. ■ Не требует свободных или ромбических пальцев, но функционирует по ■ Требуется только один тип установочного пальца, что упрощает снабжение классической схеме с этими типами пальцев и эксплуатацию. ​  Зажимной элемент, самостопорящийся ■ Для открытия необходимо подключение к источнику сжатого воздуха с давлением 6 бар. ■ Радиальная компенсация 0,1 мм. ■ Максимальное втягивание пальца 1 мм. ■ Погрешность повторяемости < 2,5 мкм. ■ Все детали из нержавеющей или защищенной от коррозии стали. Применение: Для индивидуальной установки в зажимные приспособления. Для дооснащения имеющихся базовых плит с целью получения более высокого удерживающего усилия. Специальные принадлежности: Установочные пальцы № 360025 разм. 18M12/138, 25M16/138 и 18M16/138. 36 ​ Z138L 36 0045 Зажимной элемент с самостопорением ZeroClamp 1282,58 ⌀ 138 ± 0,01 Удерживающее усилие M10 кН 35 Удерживающее усилие M12Удерживающее усилие M16 кН 50кН70 53,8 39 Усилие втягивания кН 7 Усилие втягивания с Turbo режимом кН 20 ⌀ 110 - 0,006 ⌀ зажимного элемента d мм 138 Позиционирующее отверстие нет 1018
