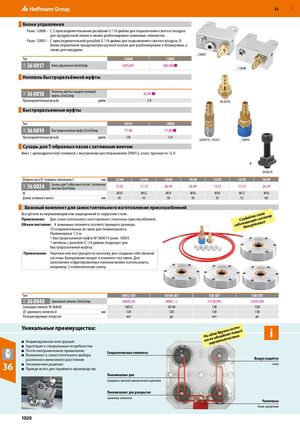

Блоки управления
Разм. 12808 – С 2 присоединительными резьбами G 1/4 дюйма для подключения сжатого воздуха для продувочной линии и линии разблокировки зажимных элементов. Разм. 12805 – С присоединительной резьбой G 1/4 дюйма для подключения сжатого воздуха. В блоке управления предусмотрен ручной клапан для разблокировки и блокировки, а также для продувки. _12805
| Тип | 12808 | 12805 | ||
| 36 0017 | Блок управления ZeroClamp | (425,85) | 682,06 ■ |
_12808 Ниппель быстроразъёмной муфты 36 0018 Ниппель для быстродействующей 42,94
муфты ZeroClamp
| Присоединительная резьба | дюйм | 1/4 | 36 0018 |
| Быстроразъемные муфты |
| Тип | 10241 | 10003 | |||
| 36 0019 | Быстроразъемная муфта ZeroClamp | 77,40 | 77,40 ■ | ||
| Присоединительная резьба | дюйм | 1/8 | 1/4 |
36 0019_10241 _10003 Сухарь для T-образных пазов с затяжным винтом Винт с цилиндрической головкой с внутренним шестигранником DIN912, класс прочности 12.9. B
36 0024
| Ширина паза B / толщина зажимания S | мм | 12/40 | 14/40 | 16/40 | 18/40 | 12/50 | 14/50 | 18/50 | |
| 36 0024 Сухарь для T-образных пазов с затяжным | |||||||||
| 13,25 | 17,75 | 26,49 | 26,49 | 13,25 | 17,75 | 26,49 | |||
| винтом ZeroClamp | |||||||||
| М | M10 | M12 | M14 | M16 | M10 | M12 | M16 | ||
| Длина затяжного винта | мм | 45 | 45 | 50 | 50 | 55 | 55 | 60 | |
| Базовый комплект для самостоятельного изготовления приспособлений | |||||||||
| Все детали из нержавеющей или защищенной от коррозии стали. | |||||||||
| Применение: | Для самостоятельного изготовления станочных приспособлений. | Создайте свою | |||||||
| Объем поставки: | 4 зажимных элемента соответствующего размера. | собственную систему |
10 соединительных вставок для пневмошланга. базирования Пневмошланг 1,5 м. 1 быстроразъемная муфта № 360019 разм. 10003. 1 ниппель с резьбой G 1/4 дюйма (подходит для
быстроразъемной муфты).
Примечание: Чертежи или инструкции по монтажу для создания собственной системы базирования входят в комплект поставки. Для заполнения отфрезерованных каналов можно использовать, например, 2-компонентную смолу.
| Тип | 10012-SET | 10148-SET | 138-SET | 138I-SET | |||||||
| 36 0040 | Зажимной элемент ZeroClamp | (4609,24) | (4967,–) | (5158,04) | (5595,69) | ||||||
| Зажимной элемент № 360040 | 10012 | 10148 | 138 | 138I | |||||||
| ⌀ зажимного элемента d | мм | 120 | 120 | 138 | 138 | ||||||
| Позиционирующее отверстие | нет | да | нет | да |
Уникальные преимущества: - i
угая систеой Ни одна др Индивидуальная конструкция ма не обладает так
- вариативностью
- Адаптация к специальным потребностям
- Почти неограниченное применение Соединительные элементы
- Возможность самостоятельного выбора различного межосевого расстояния Воздух подаётся
36 Экономичное решение снизу
- Прежде всего для серийного производства
Пневмошланг для продувки и контроля динамического давления Пневмошланг для раскрытия зажимных элементов Различные блоки управления
