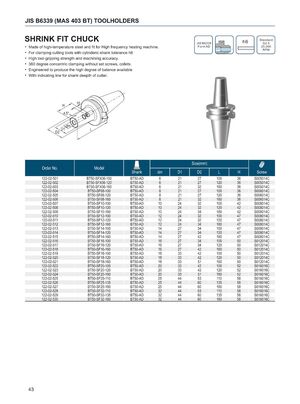

JIS B6339 (MAS 403 BT) ДЕРЖАВКИ ИНСТРУМЕНТА
ТЕРМОУСАДОЧНЫЙ ПАТРОН
JIS B 6339, Form AD, h6, Standard G 2.5, 25 000 об/мин
- Изготовлен из высокотемпературной стали, подходит для машин высокочастотного нагрева.
- Для зажима режущего инструмента с цилиндрическим хвостовиком допуска h6.
- Высокая сила зажима инструмента и точность обработки.
- 360-градусный концентричный зажим без установочных винтов и цанг.
- Разработан для обеспечения высокой степени балансировки.
- С разметочной линией для глубины хвостовика фрезы.
| Номер заказа | Модель | Хвостовик | d | l1 | l | L | D | Ключ |
|---|---|---|---|---|---|---|---|---|
| 122-02-501 | BT50-SFX06-100 | BT50-AD | 6 | 21 | 27 | 100 | 36 | S005014C |
| 122-02-502 | BT50-SFX06-120 | BT50-AD | 6 | 21 | 27 | 120 | 36 | S005014C |
| 122-02-503 | BT50-SFX06-160 | BT50-AD | 6 | 21 | 32 | 160 | 36 | S005014C |
| 122-02-504 | BT50-SF08-100 | BT50-AD | 8 | 21 | 27 | 100 | 36 | S006014C |
| 122-02-505 | BT50-SF08-120 | BT50-AD | 8 | 21 | 27 | 120 | 36 | S006014C |
| 122-02-506 | BT50-SF08-160 | BT50-AD | 8 | 21 | 32 | 160 | 36 | S006014C |
| 122-02-507 | BT50-SF10-100 | BT50-AD | 10 | 24 | 32 | 100 | 42 | S008014C |
| 122-02-508 | BT50-SF10-120 | BT50-AD | 10 | 24 | 32 | 120 | 42 | S008014C |
| 122-02-509 | BT50-SF10-160 | BT50-AD | 10 | 24 | 34 | 160 | 42 | S008014C |
| 122-02-510 | BT50-SF12-100 | BT50-AD | 12 | 24 | 32 | 100 | 47 | S008014C |
| 122-02-511 | BT50-SF12-120 | BT50-AD | 12 | 24 | 32 | 120 | 47 | S008014C |
| 122-02-512 | BT50-SF12-160 | BT50-AD | 12 | 24 | 34 | 160 | 47 | S008014C |
| 122-02-513 | BT50-SF14-100 | BT50-AD | 14 | 27 | 34 | 100 | 47 | S008014C |
| 122-02-514 | BT50-SF14-120 | BT50-AD | 14 | 27 | 34 | 120 | 47 | S008014C |
| 122-02-515 | BT50-SF14-160 | BT50-AD | 14 | 27 | 42 | 160 | 47 | S008014C |
| 122-02-516 | BT50-SF16-100 | BT50-AD | 16 | 27 | 34 | 100 | 50 | S012014C |
| 122-02-517 | BT50-SF16-120 | BT50-AD | 16 | 27 | 34 | 120 | 50 | S012014C |
| 122-02-518 | BT50-SF16-160 | BT50-AD | 16 | 27 | 42 | 160 | 50 | S012014C |
| 122-02-519 | BT50-SF18-100 | BT50-AD | 18 | 33 | 42 | 100 | 50 | S012014C |
| 122-02-520 | BT50-SF18-120 | BT50-AD | 18 | 33 | 42 | 120 | 50 | S012014C |
| 122-02-521 | BT50-SF18-160 | BT50-AD | 18 | 33 | 51 | 160 | 50 | S012014C |
| 122-02-522 | BT50-SF20-100 | BT50-AD | 20 | 33 | 42 | 100 | 52 | S016016C |
| 122-02-523 | BT50-SF20-120 | BT50-AD | 20 | 33 | 42 | 120 | 52 | S016016C |
| 122-02-524 | BT50-SF20-160 | BT50-AD | 20 | 33 | 51 | 160 | 52 | S016016C |
| 122-02-525 | BT50-SF25-110 | BT50-AD | 25 | 44 | 53 | 110 | 58 | S016016C |
| 122-02-526 | BT50-SF25-135 | BT50-AD | 25 | 44 | 60 | 135 | 58 | S016016C |
| 122-02-527 | BT50-SF25-160 | BT50-AD | 25 | 44 | 60 | 160 | 58 | S016016C |
| 122-02-528 | BT50-SF32-110 | BT50-AD | 32 | 44 | 53 | 110 | 58 | S016016C |
| 122-02-529 | BT50-SF32-135 | BT50-AD | 32 | 44 | 60 | 135 | 58 | S016016C |
| 122-02-530 | BT50-SF32-160 | BT50-AD | 32 | 44 | 60 | 160 | 58 | S016016C |
