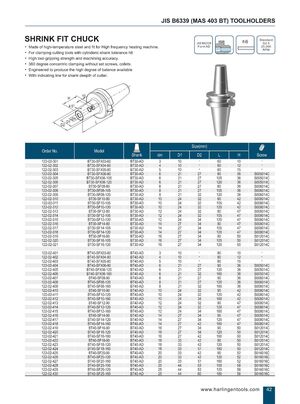

Общий каталог Harlingen 2024 - страница 43
Навигация
Каталог Harlingen самоцентрирующиеся тиски и системы нулевого базирования
Каталог Harlingen системы нулевого базирования
Каталог Harlingen инструмент для пресс-форм 2024
Каталог Harlingen PSC-оправки (CAPTO совместимые)
Каталог Harlingen статические держатели режущих инструментов блочного типа
JIS B6339 (MAS 403 BT) ДЕРЖАВКИ ИНСТРУМЕНТА
ТЕРМОУСАДОЧНЫЙ ПАТРОН
JIS B 6339, Form AD, h6, Standard G 2.5, 25 000 об/мин
- Изготовлен из высокотемпературной стали, подходит для машин высокочастотного нагрева.
- Для зажима режущего инструмента с цилиндрическим хвостовиком допуска h6.
- Высокая сила зажима инструмента и точность обработки.
- 360-градусный концентричный зажим без установочных винтов и цанг.
- Разработан для обеспечения высокой степени балансировки.
- С разметочной линией для глубины хвостовика фрезы.
| Номер заказа | Модель | Хвостовик | d | l1 | l | L | D | Ключ |
|---|---|---|---|---|---|---|---|---|
| 122-02-301 | BT30-SFX03-60 | BT30-AD | 3 | 10 | 60 | 10 | ||
| 122-02-302 | BT30-SFX04-60 | BT30-AD | 4 | 10 | 60 | 12 | ||
| 122-02-303 | BT30-SFX05-60 | BT30-AD | 5 | 10 | 60 | 15 | ||
| 122-02-304 | BT30-SFX06-80 | BT30-AD | 6 | 21 | 27 | 80 | 36 | S005014C |
| 122-02-305 | BT30-SFX06-105 | BT30-AD | 6 | 21 | 27 | 105 | 36 | S005014C |
| 122-02-306 | BT30-SFX06-120 | BT30-AD | 6 | 21 | 27 | 120 | 36 | S005014C |
| 122-02-307 | BT30-SF08-80 | BT30-AD | 8 | 21 | 27 | 80 | 36 | S006014C |
| 122-02-308 | BT30-SF08-105 | BT30-AD | 8 | 21 | 27 | 105 | 36 | S006014C |
| 122-02-309 | BT30-SF08-120 | BT30-AD | 8 | 21 | 32 | 120 | 36 | S006014C |
| 122-02-310 | BT30-SF10-80 | BT30-AD | 10 | 24 | 32 | 80 | 42 | S008014C |
| 122-02-311 | BT30-SF10-105 | BT30-AD | 10 | 24 | 32 | 105 | 42 | S008014C |
| 122-02-312 | BT30-SF10-120 | BT30-AD | 10 | 24 | 32 | 120 | 42 | S008014C |
| 122-02-313 | BT30-SF12-80 | BT30-AD | 12 | 24 | 32 | 80 | 47 | S008014C |
| 122-02-314 | BT30-SF12-105 | BT30-AD | 12 | 24 | 32 | 105 | 47 | S008014C |
| 122-02-315 | BT30-SF12-120 | BT30-AD | 12 | 24 | 34 | 120 | 47 | S008014C |
| 122-02-316 | BT30-SF14-80 | BT30-AD | 14 | 27 | 34 | 80 | 47 | S008014C |
| 122-02-317 | BT30-SF14-105 | BT30-AD | 14 | 27 | 34 | 105 | 47 | S008014C |
| 122-02-318 | BT30-SF14-120 | BT30-AD | 14 | 27 | 34 | 120 | 47 | S008014C |
| 122-02-319 | BT30-SF16-80 | BT30-AD | 16 | 27 | 34 | 80 | 50 | S012014C |
| 122-02-320 | BT30-SF16-105 | BT30-AD | 16 | 27 | 34 | 105 | 50 | S012014C |
| 122-02-321 | BT30-SF16-120 | BT30-AD | 16 | 27 | 34 | 120 | 50 | S012014C |
| 122-02-401 | BT40-SFX03-80 | BT40-AD | 3 | 10 | 80 | 10 | ||
| 122-02-402 | BT40-SFX04-80 | BT40-AD | 4 | 10 | 80 | 12 | ||
| 122-02-403 | BT40-SFX05-80 | BT40-AD | 5 | 10 | 80 | 15 | ||
| 122-02-404 | BT40-SFX06-90 | BT40-AD | 6 | 21 | 27 | 90 | 36 | S005014C |
| 122-02-405 | BT40-SFX06-120 | BT40-AD | 6 | 21 | 27 | 120 | 36 | S005014C |
| 122-02-406 | BT40-SFX06-160 | BT40-AD | 6 | 21 | 32 | 160 | 36 | S005014C |
| 122-02-407 | BT40-SF08-90 | BT40-AD | 8 | 21 | 27 | 90 | 36 | S006014C |
| 122-02-408 | BT40-SF08-120 | BT40-AD | 8 | 21 | 27 | 120 | 36 | S006014C |
| 122-02-409 | BT40-SF08-160 | BT40-AD | 8 | 21 | 32 | 160 | 36 | S006014C |
| 122-02-410 | BT40-SF10-90 | BT40-AD | 10 | 24 | 32 | 90 | 42 | S008014C |
| 122-02-411 | BT40-SF10-120 | BT40-AD | 10 | 24 | 32 | 120 | 42 | S008014C |
| 122-02-412 | BT40-SF10-160 | BT40-AD | 10 | 24 | 34 | 160 | 42 | S008014C |
| 122-02-413 | BT40-SF12-90 | BT40-AD | 12 | 24 | 32 | 90 | 47 | S008014C |
| 122-02-414 | BT40-SF12-120 | BT40-AD | 12 | 24 | 32 | 120 | 47 | S008014C |
| 122-02-415 | BT40-SF12-160 | BT40-AD | 12 | 24 | 34 | 160 | 47 | S008014C |
| 122-02-416 | BT40-SF14-90 | BT40-AD | 14 | 27 | 34 | 90 | 47 | S008014C |
| 122-02-417 | BT40-SF14-120 | BT40-AD | 14 | 27 | 34 | 120 | 47 | S008014C |
| 122-02-418 | BT40-SF14-160 | BT40-AD | 14 | 27 | 42 | 160 | 47 | S008014C |
| 122-02-419 | BT40-SF16-90 | BT40-AD | 16 | 27 | 34 | 90 | 50 | S012014C |
| 122-02-420 | BT40-SF16-120 | BT40-AD | 16 | 27 | 34 | 120 | 50 | S012014C |
| 122-02-421 | BT40-SF16-160 | BT40-AD | 16 | 27 | 42 | 160 | 50 | S012014C |
| 122-02-422 | BT40-SF18-90 | BT40-AD | 18 | 33 | 42 | 90 | 50 | S012014C |
| 122-02-423 | BT40-SF18-120 | BT40-AD | 18 | 33 | 42 | 120 | 50 | S012014C |
| 122-02-424 | BT40-SF18-160 | BT40-AD | 18 | 33 | 51 | 160 | 50 | S012014C |
| 122-02-425 | BT40-SF20-90 | BT40-AD | 20 | 33 | 42 | 90 | 52 | S016016C |
| 122-02-426 | BT40-SF20-120 | BT40-AD | 20 | 33 | 42 | 120 | 52 | S016016C |
| 122-02-427 | BT40-SF20-160 | BT40-AD | 20 | 33 | 51 | 160 | 52 | S016016C |
| 122-02-428 | BT40-SF25-100 | BT40-AD | 25 | 44 | 53 | 100 | 58 | S016016C |
| 122-02-429 | BT40-SF25-120 | BT40-AD | 25 | 44 | 53 | 120 | 58 | S016016C |
| 122-02-430 | BT40-SF25-160 | BT40-AD | 25 | 44 | 60 | 160 | 58 | S016016C |
