Общий каталог Harlingen 2024

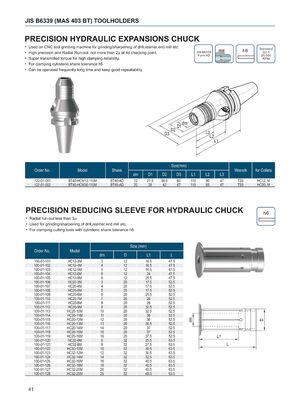

JIS B6339 (MAS 403 BT) ДЕРЖАВКИ ИНСТРУМЕНТА

Используется на станках с ЧПУ для заточки/шлифования сверл, разверток, концевых фрез и т.д.
Высокая точность, радиальное биение не более 2p в точке замера 4d.
Сверхвысокий передаваемый крутящий момент для надежного зажима.
Для зажима инструмента с цилиндрическим хвостовиком допуска h6.
Может эксплуатироваться часто и длительное время с сохранением высокой повторяемости.

JIS B 6339, Form AD, h6, Standard G 2.5, 25 000 об/мин

Номер заказа	Модель	Хвостовик	dm	d	l	L1	L	D	Ключ	Для цанг
122-01-001	BT40-HCM12-110M	BT40-AD	12	21.5	36.5	60	110	80	TS5	HC12..M
122-01-002	BT40-HCM20-110M	BT40-AD	20	28	42	67	110	85	TS5	HC20..M

Номер заказа	Модель	dm	D	L1	L
100-01-101	HC12-3M	3	12	16.5	47.5
100-01-102	HC12-4M	4	12	16.5	47.5
100-01-103	HC12-5M	5	12	16.5	47.5
100-01-104	HC12-6M	6	12	24	47.5
100-01-105	HC12-8M	8	12	25.5	47.5
100-01-106	HC20-3M	3	20	17.5	52.5
100-01-107	HC20-4M	4	20	17.5	52.5
100-01-108	HC20-5M	5	20	17.5	52.5
100-01-109	HC20-6M	6	20	25.5	52.5
100-01-110	HC20-7M	7	20	28	52.5
100-01-111	HC20-8M	8	20	28	52.5
100-01-112	HC20-9M	9	20	32.5	52.5
100-01-113	HC20-10M	10	20	32.5	52.5
100-01-114	HC20-11M	11	20	36	52.5
100-01-115	HC20-12M	12	20	36	52.5
100-01-116	HC20-13M	13	20	36.5	52.5
100-01-117	HC20-14M	14	20	37	52.5
100-01-118	HC20-15M	15	20	37	52.5
100-01-119	HC20-16M	16	20	37.5	52.5
100-01-120	HC32-6M	6	32	25.5	63.5
100-01-121	HC32-8M	8	32	27.5	63.5
100-01-122	HC32-10M	10	32	30.5	63.5
100-01-123	HC32-12M	12	32	30.5	63.5
100-01-124	HC32-14M	14	32	32.5	63.5
100-01-125	HC32-16M	16	32	40.5	63.5
100-01-126	HC32-18M	18	32	40.5	63.5
100-01-127	HC32-20M	20	32	40.5	63.5
100-01-128	HC32-25M	25	32	48.5	63.5
