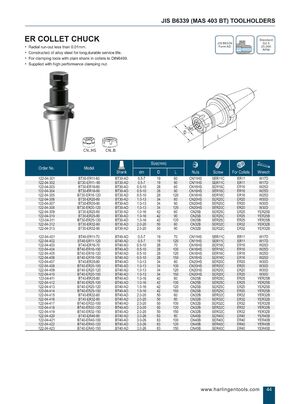

JIS B6339 (MAS 403 BT) ДЕРЖАВКИ ИНСТРУМЕНТА
ЦАНГОВЫЙ ПАТРОН ER
JIS B 6339, Form AD, Standard G 2.5, 25 000 об/мин
- Радиальное биение менее 0.01мм.
- Изготовлен из легированной стали для длительного срока службы.
- Для зажима инструмента с гладким хвостовиком в цангах по DIN 6499.
- Поставляется с высокопроизводительной зажимной гайкой.
| Номер заказа | Модель | Хвостовик | Диапазон | D | L | Гайка | Ключ | Цанга | Ключ для цанги |
|---|---|---|---|---|---|---|---|---|---|
| 122-04-301 | BT30-ER11-60 | BT30-AD | 0.5-7 | 19 | 60 | CN11HS | SER11C | ER11 | W17D |
| 122-04-302 | BT30-ER11-90 | BT30-AD | 0.5-7 | 19 | 90 | CN11HS | SER11C | ER11 | W17D |
| 122-04-303 | BT30-ER16-60 | BT30-AD | 0.5-10 | 28 | 60 | CN16HS | SER16C | ER16 | W25D |
| 122-04-304 | BT30-ER16-90 | BT30-AD | 0.5-10 | 28 | 90 | CN16HS | SER16C | ER16 | W25D |
| 122-04-305 | BT30-ER16-120 | BT30-AD | 0.5-10 | 28 | 120 | CN16HS | SER16C | ER16 | W25D |
| 122-04-306 | BT30-ER20-60 | BT30-AD | 1.0-13 | 34 | 60 | CN20HS | SER20C | ER20 | W30D |
| 122-04-307 | BT30-ER20-90 | BT30-AD | 1.0-13 | 34 | 90 | CN20HS | SER20C | ER20 | W30D |
| 122-04-308 | BT30-ER20-120 | BT30-AD | 1.0-13 | 34 | 120 | CN20HS | SER20C | ER20 | W30D |
| 122-04-309 | BT30-ER25-60 | BT30-AD | 1.0-16 | 42 | 60 | CN25B | SER25C | ER25 | YER25B |
| 122-04-310 | BT30-ER25-90 | BT30-AD | 1.0-16 | 42 | 90 | CN25B | SER25C | ER25 | YER25B |
| 122-04-311 | BT30-ER25-120 | BT30-AD | 1.0-16 | 42 | 120 | CN25B | SER25C | ER25 | YER25B |
| 122-04-312 | BT30-ER32-60 | BT30-AD | 2.0-20 | 50 | 60 | CN32B | SER32C | ER32 | YER32B |
| 122-04-313 | BT30-ER32-90 | BT30-AD | 2.0-20 | 50 | 90 | CN32B | SER32C | ER32 | YER32B |
| 122-04-401 | BT40-ER11-70 | BT40-AD | 0.5-7 | 19 | 70 | CN11HS | SER11C | ER11 | W17D |
| 122-04-402 | BT40-ER11-120 | BT40-AD | 0.5-7 | 19 | 120 | CN11HS | SER11C | ER11 | W17D |
| 122-04-403 | BT40-ER16-70 | BT40-AD | 0.5-10 | 28 | 70 | CN16HS | SER16C | ER16 | W25D |
| 122-04-404 | BT40-ER16-100 | BT40-AD | 0.5-10 | 28 | 100 | CN16HS | SER16C | ER16 | W25D |
| 122-04-405 | BT40-ER16-120 | BT40-AD | 0.5-10 | 28 | 120 | CN16HS | SER16C | ER16 | W25D |
| 122-04-406 | BT40-ER16-150 | BT40-AD | 0.5-10 | 28 | 150 | CN16HS | SER16C | ER16 | W25D |
| 122-04-407 | BT40-ER20-80 | BT40-AD | 1.0-13 | 34 | 80 | CN20HS | SER20C | ER20 | W30D |
| 122-04-408 | BT40-ER20-100 | BT40-AD | 1.0-13 | 34 | 100 | CN20HS | SER20C | ER20 | W30D |
| 122-04-409 | BT40-ER20-120 | BT40-AD | 1.0-13 | 34 | 120 | CN20HS | SER20C | ER20 | W30D |
| 122-04-410 | BT40-ER20-150 | BT40-AD | 1.0-13 | 34 | 150 | CN20HS | SER20C | ER20 | W30D |
| 122-04-411 | BT40-ER25-80 | BT40-AD | 1.0-16 | 42 | 80 | CN25B | SER25C | ER25 | YER25B |
| 122-04-412 | BT40-ER25-100 | BT40-AD | 1.0-16 | 42 | 100 | CN25B | SER25C | ER25 | YER25B |
| 122-04-413 | BT40-ER25-120 | BT40-AD | 1.0-16 | 42 | 120 | CN25B | SER25C | ER25 | YER25B |
| 122-04-414 | BT40-ER25-150 | BT40-AD | 1.0-16 | 42 | 150 | CN25B | SER25C | ER25 | YER25B |
| 122-04-415 | BT40-ER32-60 | BT40-AD | 2.0-20 | 50 | 60 | CN32B | SER32C | ER32 | YER32B |
| 122-04-416 | BT40-ER32-80 | BT40-AD | 2.0-20 | 50 | 80 | CN32B | SER32C | ER32 | YER32B |
| 122-04-417 | BT40-ER32-100 | BT40-AD | 2.0-20 | 50 | 100 | CN32B | SER32C | ER32 | YER32B |
| 122-04-418 | BT40-ER32-120 | BT40-AD | 2.0-20 | 50 | 120 | CN32B | SER32C | ER32 | YER32B |
| 122-04-419 | BT40-ER32-150 | BT40-AD | 2.0-20 | 50 | 150 | CN32B | SER32C | ER32 | YER32B |
| 122-04-420 | BT40-ER40-80 | BT40-AD | 3.0-26 | 63 | 80 | CN40B | SER40C | ER40 | YER40B |
| 122-04-421 | BT40-ER40-100 | BT40-AD | 3.0-26 | 63 | 100 | CN40B | SER40C | ER40 | YER40B |
| 122-04-422 | BT40-ER40-120 | BT40-AD | 3.0-26 | 63 | 120 | CN40B | SER40C | ER40 | YER40B |
| 122-04-423 | BT40-ER40-150 | BT40-AD | 3.0-26 | 63 | 150 | CN40B | SER40C | ER40 | YER40B |
