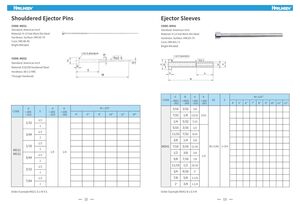

Ступенчатые выталкивающие штифты
КОД: MD21
Стандарт: американский дюймовый
Материал: H-13, сталь для горячей штамповки
Твёрдость: поверхность HRC65-74, сердцевина HRC40-45
Светлое азотирование
КОД: MD22
Стандарт: американский дюймовый
Материал: E52100, закалённая сталь
Твёрдость: 60±2 HRC, сквозная закалка
| CODE | G +.000/-.010 | S | H +.000/-.010 | K +.000/-.002 |
|---|---|---|---|---|
| MD21 / MD22 | 1/32 | 1/2 – 2 | 1/4 | 1/8 |
| 3/64 | 1/2 – 2 | |||
| 1/16 | 1/2 – 2 | |||
| 5/64 | 1/2 – 2 | |||
| 3/32 | 1/2 – 2 | |||
| 7/64 | 1/2 – 2 |
Диапазон длин M +.375": 4", 6", 8", 10", 12", 14"
Пример заказа: MD21-G x M X S
Выталкивающие втулки
КОД: MD41
Стандарт: американский дюймовый
Материал: H-13, сталь для горячей штамповки
Твёрдость: поверхность HRC65-74, сердцевина HRC40+/-5
Светлое азотирование
| CODE | G -.0003/-.001 | B +.0005/-.000 | H +.000/-.010 | K +.000/-.002 | B1 |
|---|---|---|---|---|---|
| MD41 | 3/16 | 3/32 | 3/8 | 1/4 | B1+1/64 |
| 7/32 | 1/8 | 13/32 | |||
| 1/4 | 5/32 | 7/16 | |||
| 5/16 | 3/16 | 1/2 | |||
| 11/32 | 7/32 | 9/16 | |||
| 3/8 | 1/4 | 5/8 | |||
| 7/16 | 5/16 | 11/16 | |||
| 1/2 – 1" | 3/8 – 3/4 | 3/4 – 1-1/4 |
Диапазон длин S: 1+3/4
Пример заказа: MD41-B x G X M
