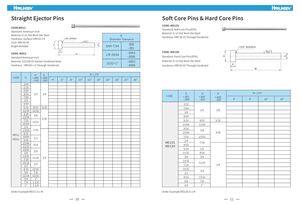

Каталог Harlingen инструмент для пресс-форм 2024 - страница 8

Предыдущая страница Следующая страница

Навигация

Прямые выталкивающие штифты

КОД: MD11
Стандарт: американский дюймовый
Материал: H-13, сталь для горячей штамповки
Твёрдость: поверхность HRC65-74, сердцевина HRC40-45
Светлое азотирование

КОД: MD12
Стандарт: американский дюймовый
Материал: E52100 или аналогичная закалённая сталь
Твёрдость: HRC60+/-2, сквозная закалка

Допуск диаметра G: 3/64~7/64: .000/-.001 (-.0003); 1/8~29/64: -.0006 (-.0003); 15/32~1": -.0008 (-.0003)

CODEGH +.000/-.010K +.000/-.002
MD11 / MD123/64 – 7/641/41/8
1/8 – 5/329/325/32
11/64 – 3/1611/323/16
13/64 – 7/323/8
15/64 – 1/413/32
17/64 – 9/327/16
19/64 – 5/161/2
21/64 – 11/329/16
23/64 – 3/85/8
13/32 – 7/1611/161/4
15/32 – 1/23/4
9/16 – 5/813/16
11/16 – 3/47/8
7/8 – 1"15/16 – 1"

Диапазон длин M +.375": 4", 6", 8", 10", 12", 14", 16", 20", 25", 36"

Пример заказа: MD11-G x M

Штифты с мягкой сердцевиной и с твёрдой сердцевиной

КОД: MD13S
Стандарт: штифты с мягкой сердцевиной (EPS)
Материал: H-13, сталь для горячей штамповки
Твёрдость: HRC30-35, сквозная закалка

КОД: MD13H
Стандарт: штифты с твёрдой сердцевиной (EPH)
Материал: H-13, сталь для горячей штамповки
Твёрдость: HRC50-55, сквозная закалка

CODEG +.001/-.000H +.000/-.010K +.000/-.002
MD13S / MD13H3/32 – 7/641/41/8
1/8 – 9/649/325/32
5/32 – 11/6411/323/16
3/16 – 13/643/8
7/32 – 1/413/32 – 7/16
9/32 – 5/161/21/4
11/32 – 3/89/16 – 5/8
13/32 – 7/1611/16 – 3/4

Диапазон длин M +.375": 3", 6", 10", 14"

Пример заказа: MD13S-G x M
