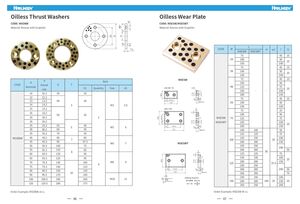

Безмасляные упорные шайбы
CODE: MSOBW
Материал: бронза с графитом
| CODE | d номинальный | d фактический | D | T | D1 | Кол-во отверстий | Болт: размер | d1 |
|---|---|---|---|---|---|---|---|---|
| MSOBW | 10 | 10.2 | 30 | 3 | 20 | 2 | M3 | 3.5 |
| MSOBW | 12 | 12.2 | 40 | 28 | ||||
| MSOBW | 13 | 13.2 | 40 | 28 | ||||
| MSOBW | 14 | 14.2 | 50 | 35 | ||||
| MSOBW | 15 | 15.2 | 50 | 35 | ||||
| MSOBW | 16 | 16.2 | 50 | 35 | ||||
| MSOBW | 18 | 18.2 | 50 | 5 | 35 | 2 | M5 | 6 |
| MSOBW | 20 | 20.2 | 55 | 40 | ||||
| MSOBW | 25 | 25.2 | 55 | 5 | 40 | 2 | M5 | 6 |
| MSOBW | 30 | 30.2 | 60 | 7 | 45 | 2 | M6 | 7 |
| MSOBW | 35 | 35.2 | 70 | 50 | ||||
| MSOBW | 40 | 40.2 | 80 | 60 | ||||
| MSOBW | 45 | 45.3 | 90 | 8 | 67.5 | 4 | M8 | 9 |
| MSOBW | 50 | 50.3 | 100 | 75 | ||||
| MSOBW | 55 | 55.3 | 110 | 85 | ||||
| MSOBW | 60 | 60.3 | 120 | 10 | 90 | 4 | M10 | 11 |
| MSOBW | 65 | 65.3 | 125 | 95 | ||||
| MSOBW | 70 | 70.3 | 130 | 100 | ||||
| MSOBW | 75 | 75.3 | 140 | 110 | ||||
| MSOBW | 80 | 80.3 | 150 | 10 | 120 | 4 | M10 | 11 |
| MSOBW | 90 | 90.5 | 170 | 10 | 140 | 4 | M10 | 11 |
| MSOBW | 100 | 100.5 | 190 | 160 | ||||
| MSOBW | 120 | 120.5 | 200 | 10 | 175 | 4 | M10 | 11 |
Пример заказа: MSOBW-d x L
Безмасляная износостойкая пластина
CODE: MSESW/MSESWT
Материал: бронза с графитом
| CODE | W | L (MSESW) | L (MSESWT) | w | w1 | l | l1 |
|---|---|---|---|---|---|---|---|
| MSESW | 28 | 75 | 45 | 15 | |||
| 100 | 50 | 25 | |||||
| 150 | 100 | ||||||
| MSESW | 38 | 75 | 45 | 15 | |||
| 100 | 50 | 25 | |||||
| 150 | 100 | ||||||
| MSESW | 48 | 75 | - | - | 45 | 15 | |
| 100 | 50 | 25 | |||||
| 125 | 75 | ||||||
| 150 | - | 100 | |||||
| 200 | 150 | ||||||
| MSESW | 58 | 75 | 45 | 15 | |||
| 100 | 50 | 25 | |||||
| 150 | 100 | ||||||
| MSESW/MSESWT | 75 | 75 | 25 | ||||
| 100 | 50 | ||||||
| 125 | 75 | ||||||
| 150 | 100 | 25 | |||||
| 200 | 150 | ||||||
| MSESWT | 100 | 100 | 50 | 50 | |||
| 125 | 75 | ||||||
| 150 | 100 | ||||||
| 200 | 150 | 25 | |||||
| 250 | 200 | ||||||
| MSESWT | 125 | 300 | 50 | 50 | 200 | ||
| 125 | 75 | 37.5 | |||||
| 150 | 100 | ||||||
| 200 | 150 | ||||||
| MSESWT | 150 | 250 | 50 | 75 | 200 | ||
| 300 | 200 | 50 | |||||
| 350 | |||||||
| 150 | 100 | ||||||
| 200 | 100 | 25 | 150 | 25 | |||
| 250 | 200 |
Пример заказа: MSESW-W x L
