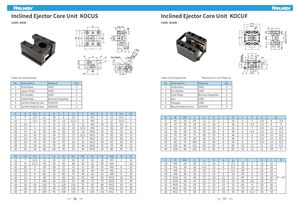

Блок наклонного выталкивающего керна KOCUS

CODE: M208

Таблица компонентов

№	Наименование	Материал	Кол-во
1	Скользящее основание	S45C	1
2	Верхняя плита	S45C	2
3	Держатель штифта	S45C	1
4	Скользящая пластина	бронза+графит	2
5	Винт с шестигранной головкой под ключ	SCM435	1
6	Винт с шестигранной головкой под ключ	SCM435	4

D	d	D1	A	B	C	E	F	MJ	G	H	H1	H2
8	7	4.5	11	20	8	10	7	M4	8	22	12.5	5
10	7	5.5	15	25	10	12.5	9	M5	9	27	15.5	5
12	10	7	17	25	12	15	11	M6	10	32	18	7
16	12	9	22	30	16	15	14.5	M8	12	36	20	8
20	14	11	26	40	20	16	18	M10	16	42	23	11
25	16	14	32	45	25	17	22.5	M12	20	50	28	15
30	18	14	38	50	30	17	27	M12	25	55	30	15
35	20	14	45	60	35	18	32	M12	30	62	35	15
40	25	18	55	70	40	19	36	M16	35	70	40	15
45	30	18	60	80	45	24	40	M16	40	80	45	15

H3	H4	H5	L	L1	W	W1	W2	P1	P2	MK	N	ST
11	7	10.5	32	20	33	30	19	24	20	M3	3	10
15	8	11.3	45	25	45	40	25	32	30	M4		18
16	10	4	50	30	57	51	31	39	35	M6	6	20
20	10	5	65	40	65	58	38	46	40	M6	6	25
22	12	8	80	50	80	72	44	56	55	M8	8	30
26	15	8	90	55	93	85	52	66	65	M10	10	35
30	15	9	100	60	101	93	60	74	70	M10	10	40
34	18	10	120	75	120	110	70	85	80	M12	10	45
44	18	12	135	85	130	120	80	95	90	M12	10	50
50	20	14	150	95	140	130	90	105	110	M12	10	55

Блок наклонного выталкивающего керна KOCUF

CODE: M208F

Таблица компонентов

№	Наименование	Материал	Кол-во
1	Скользящее основание	S45C	2
2	Держатель штифта	S45C	1
3	Боковая пластина	бронза+графит	2
4	Шпонка	S45C	1
5	Стопор	S45C	2
6	Винт с полукруглой головкой	SCM435	4

* Стопорную пластину (поз. 5) удалить как показано.

D	W	W1	L	L1	K	C	H	e	E	d	d1
8	41	33	44	12	25	3	24	4	5	3.4	3.4
10	47	38	50	16	30	3	28	5	5.5	4.5	5
12	53	42	60	20	40	4	36	6	7	6.6	4.8
16	64	50	70	25	50	6	40	6	6.6	6.6	6.5
20	76	60	75	30	55	8	46	8	9	8.6	8.5
25	81	65	85	40	65	8	48	8	9	8.6	8.5
30	88	72	100	50	80	8	54	8	9	8.6	8.5
35	100	80	115	50	85	8	60	10	11	11	6.5
40	108	88	125	50	85	8	65	10	11	11	7

h	M	W2	A	a	B	b	g	F	G	T	θ
10	M4	24	20	7.5	10	5	6.5	25	5	13	0°—10°
15	M5	28	20	8.5	12	6	6.5	32	4	17
20	M8	31	25	10	13	7	8.5	40	5	20
20	M8	36	30	13	16	9	10	45	6	24
25	M10	43	40	17	20	11	13	45	8	24
25	M10	48	45	22	25	14	14	50	9.5	26
25	M10	55	50	27	25	14	15	60	9	30
25	M10	64	55	31	25	14	15	70	10	34
30	M12	72	60	36	32	18	16	80	11.5	38
