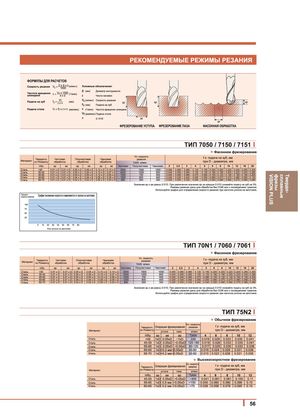

Основной каталог Hanita - страница 58
Навигация
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
ТИП 7050 / 7150 / 7151
-> Фасонное фрезерование
Vc- скорость
Твердость Чистовая Получистовая Черновая резания
f z- подача на зуб, мм
Материал по Роквеллу обработка обработка обработка TiAIN м/мин -
при D диаметре, мм
HRc ар ае ар ае ар ае 1истовая Получистовая Черновая 2 2.5 3 4 5 6 8 10 12 16 20
Сталь <30 0.01 х D 0.01 х D 0.05 х D 0.05 х D 0.10 х D 0.10 х D 3000 1500 1000 0.050 0.060 0.080 0.120 0.150 0.200 0.200 0.220 0.240 0.260 0.300
Сталь 30-40 0.01 xD 0.01 xD 0.05 х D 0.05 х D 0.10 x D 0.07 x D 2400 1200 800 0.040 0.050 0.060 0.100 0.130 0.180 0.180 0.200 0.220 0.240 0.280
Сталь
Сталь
Сталь
40-50
50- 60
60-70
0.01 x D
0.01 x D
0.01 x D
0.01 xD
0.01 x D
0.01 x D
0.05 x D
0.04 x D
0.03 x D
0.05 x D
0.04 x D
0.03 x D
0.10 x D
0.05 x D
0.05 x D
0.05 x D
0.05 x D
0.03 x D
1500
1200
900
750
600
500
500
400
300
0.040
0.030
0.020
0.040
0.030
0.020
0.060
0.040
0.030
0.070
0.050
0.040
0.080 0.100 0.120 0.140 0.160 0.180 0.200
0.050 0.060 0.070 0.070 0.080 0.090 0.100
0.040 0.050 0.060 0.060 0.070 0.080 0.080
< -8- g н
Значения ар и ае равны 0.01D. При увеличении значения ар на каждые 0.01 D снижайте подачу на зуб на 3%. - w Q) T3
О
Режимы резания даны для обработки без СОЖ или с охлаждением туманом. ГО la
Используйте график для определения скорости резания при наличии уклона на заготовке. zЕIо
"О E 1
D
(
С
сп
ТИП 70N1 / 7060 / 7061
> Фасонное фрезерование
-
Vc- скорость
Твердость Чистовая Получистовая Черновая резания
f z- подача на зуб, мм
Материал по Роквеллу обработка обработка обработка TiAIN м/мин -
при D диаметре, мм
HRc ар ае ар ае ар ае овая Получистовая Черновая 2 2.5 3 4 5 6 8 10 12 16 20
Сталь <30 0.01 х D 0.01 х D 0.05 х D 0.05 х D 0.10 х D 0.10 х D 3000 1500 1000 0.050 0.060 0.080 0.120 0.150 0.200 0.200 0.220 0.240 0.260 0.300
Сталь 30-40 0.01 х D 0.01 х D 0.05 х D 0.05 х D 0.10 х D 0.07 х D 2400 1200 800 0.040 0.050 0.060 0.100 0.130 0.180 0.180 0.200 0.220 0.240 0.280
Сталь 40-50 0.01 х D 0.01 х D 0.05 хР 0.05 х D 0.10 х D 0.05 х D 1500 750 500 0.040 0.040 0.060 0.070 0.080 0.100 0.120 0.140 0.160 0.180 0.200
Сталь 50- 60 0.01 х D 0.01 х D 0.04 х D 0.04 х D 0.05 х D 0.05 х D 1200 600 400 0.030 0.030 0.040 0.050 0.050 0.060 0.070 0.070 0.080 0.090 0.100
Сталь 60-70 0.01 х D 0.01 х D 0.03 х D 0.03 х D 0.05 х D 0.03 х D 900 500 300 0.020 0.020 0.030 0.040 0.040 0.050 0.060 0.060 0.070 0.080 0.080
Значения ар и ае равны 0.01 D. При увеличении значения ар на каждые 0.01D снижайте подачу на зуб на 3%.
Режимы резания даны для обработки без СОЖ или с охлаждением туманом .
Используйте график для определения скорости резания при наличии уклона на заготовке.
ТИП 75N2
-> Обычное фрезерование
Vc- скорость
Твердость Операция фрезерования резания f z- подача на зуб, мм
Материал по Роквеллу
уступа паза м/мин
при D - диаметре, мм
HRc Ш ае ар TiAIN 4 6. 8. 10 12
Сталь <45 1 xD 0.05xD ~1 xD 220 0.019 0.028 0.033 0.035 0.041
Сталь 45-55 1xD 0.05 xD ~0.05 xD 120-180 0.019 0.028 0.033 0.035 0.041
Сталь 55-60 1xD 0.05xD ~0.05xD 80 -120 0.017 0.025 0.030 0.032 0.038
Сталь 60-65 -
1xD 0.2 MM~ 0.05 XD 50 - 80 0.016 0.024 0.029 0.031 0.036
Сталь 65-70 -
1 xD 0.2 мм 0.05 xD -
20-50 0.015 0.023 0.028 0.031 0.035
-> Высокоскоростное фрезерование
7с- скорость
Твердость Операция фрезерования резания f z- подача на зуб, мм
Материал по Роквеллу
уступа паза м/мин
-
при D диаметре, мм
HRc Ш ае ар TiAIN 4 6 8 10 12
Сталь 45-55 1xD 0.05 xD ~0.05 xD - 300 0.041 0.061 0.081 0.100 0.11
Сталь 55-60 1xD 0.5 мм ~ 0.05xD -150 0.040 0.060 0.080 0.098 0.10
Сталь 60 -65 IxDl 0.2 мм |~0.05xD - 75 0.038 0.058 0.078 0.095 0.10
56
