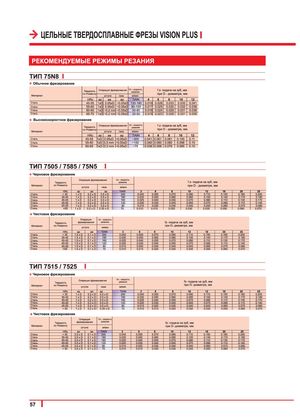

ЦЕЛЬНЫЕ ТВЕРДОСПЛАВНЫЕ ФРЕЗЫ VISION PLUS
РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ
ТИП 75N8
Обычное фрезерование
Твердость Операция фрезерования Vc - скорость f z- подача на зуб, мм
резания
Материал
по Роквеллу
уступа паза м/мин
-
при D диаметре , мм
HRc Ш ае Ш TiAIN 4 6 8 10 12
Сталь 45-55 1 xD 0.05xD ~ 0.05xD 120-180 0.019 0.028 0.033 0.035 0.041
Сталь 55-60 1 xD 0.05xD ~ 0.05xD 80-120 0.017 0.025 0.030 0.032 0.038
Сталь 60 -65 1 xD ~0.2 mm ~0.05xD 50-80 0.016 0.024 0.029 0.031 0.036
Сталь 65-70 -
1 xD 0.2 mm ~0.05xD 20-50 0.015 0.023 0.028 0.031 0.035
Высокоскоростное фрезерование
Твердость
Операция фрезерования Vc - скорость f z - подача на зуб , мм
Материал
по Роквеллу
уступа паза
резания
м/мин
-
при D диаметре, мм
HRc Ж ае Ж TiAIN 4 6. 8. 10 12
Сталь 45- 55 1 xD 0.05xD ~0.05 xD -300 0.041 0.061 0.081 0.100 0.11
Сталь 55-60 1 xD 0.5 mm ~0.05 xD -150 0.040 0.060 0.080 0.098 0.10
Сталь 60-65 1 xD 0.2 mm ~ 0.05 xD - 75 0.038 0.058 0.078 0.095 0.10
ТИП 7505 / 7585 / 75N5
Черновое фрезерование
Операция фрезерования Vc - скорость
Твердость резания f z- подача на зуб , мм
Материал по Роквеллу
уступа паза м/мин -
при D диаметре , мм
HRc ар ае ар TiAIN 3 6 8 10 12 16 20 25
Сталь < 30 1хD 0.2 хР 0.5 х D 200 0.040 0.055 0.070 0.090 0.110 0.150 0.180 0.200
Сталь 30-40 1хD 0.2 х D 0.5 хР 180 0.030 0.050 0.060 0.085 0.100 0.140 0.170 0.190
Сталь 40-45 1хР 0.2 хР 0.5 хР 160 0.025 0.040 0.055 0.070 0.080 0.110 0.130 0.170
Сталь 45-50 1хР 0.2 хР 0.5 хР 120 0.020 0.030 0.045 0.055 0.070 0.090 0.110 0.140
Сталь 50-55 1хР 0.2 хР 0.5 хР 80 0.015 0.020 0.030 0.040 0.045 0.060 0.075 0.090
Сталь > 55 1хР 0.2 х Р 0.25 х Р 70 0.010 0.015 0.020 0.030 0.035 0.050 0.060 0.070
Чистовое фрезерование
Операция Vc - скорость
Твердость фрезерования резания fz- подача на зуб, мм
Материал по Роквеллу при D - диаметре, мм
уступа м/мин
HRc ар ае TiAIN 3 6 8 10 12 16 20 25
Сталь < 30 1.5 х Р 0.1 х Р 200 0.040 0.055 0.070 0.090 0.110 0.150 0.180 0.200
Сталь 30-40 1.5 хР 0.1 х Р 180 0.030 0.050 0.060 0.085 0.100 0.140 0.170 0.190
Сталь 40-45 1.5 х Р 0.1 х Р 160 0.025 0.040 0.055 0.070 0.080 0.110 0.130 0.170
Сталь 45-50 1.5 хР 0.1 х Р 120 0.020 0.030 0.045 0.055 0.070 0.090 0.110 0.140
Сталь 50-55 1.5 хР 0.1 х Р 80 0.015 0.020 0.030 0.040 0.045 0.060 0.075 0.090
Сталь >55 1.5 хР 0.1 х Р 70 0.010 0.015 0.020 0.030 0.035 0.050 0.060 0.070
ТИП 7515 / 7525
Черновое фрезерование
Операция фрезерования -
Vc скорость
Твердость резания fz- подача на зуб, мм
Материал по Роквеллу при D- диаметре , мм
уступа паза м /мин
HRc ар ае ар TiAIN 3 6 8 10 12 16 20 25
Сталь < 30 1хР 0.2 хР 0.5 х Р 200 0.040 0.055 0.070 0.090 0.110 0.150 0.180 0.200
Сталь 30- 40 1хР 0.2 хР 0.5 х Р 180 0.030 0.050 0.060 0.085 0.100 0.140 0.170 0.190
Сталь 40- 45 1хР 0.2 хР 0.5 х Р 160 0.025 0.040 0.055 0.070 0.080 0.110 0.130 0.170
Сталь 45-50 1хР 0.2 х Р 0.5 хР 120 0.020 0.030 0.045 0.055 0.070 0.090 0.110 0.140
Сталь 45-50 1хР 0.2 хР 0.5 х Р 80 0.015 0.020 0.030 0.040 0.045 0.060 0.075 0.090
Сталь > 50 1хР 0.2 хР 0.25 х Р 70 0.010 0.015 0.020 0.030 0.035 0.050 0.060 0.070
» Чистовое фрезерование
Операция Vc - скорость
фрезерования резания
Твердость fz- подача на зуб, мм
Материал по Роквеллу при D- диаметре, мм
уступа м/мин
HRc ар. ае TiAIN 3. 6. 8 10 12 16. 20 25
Сталь < 30 3.5 хР 0.1 х Р 200 0.040 0.055 0.070 0.090 0.110 0.150 0.180 0.200
Сталь 30-40 3.5 хР 0.1 х Р 180 0.030 0.050 0.060 0.085 0.100 0.140 0.170 0.190
Сталь 40-45 3.5 хР 0.1 х Р 160 0.025 0.040 0.055 0.070 0.080 0.110 0.130 0.170
Сталь 45-50 3.5 х Р 0.1 х Р 120 0 020
, 0.030 0,045 0.055 0 070
, 0 090
, 0.110 0 140
,
Сталь 45-50 3.5 хР 0.1 х Р 80 0.015 0.020 0.030 0.040 0.045 0.060 0.075 0.090
Сталь > 50 3.5 хР 0.1 х Р 70 0.010 0.015 0.020 0.030 0.035 0.050 0.060 0.070
