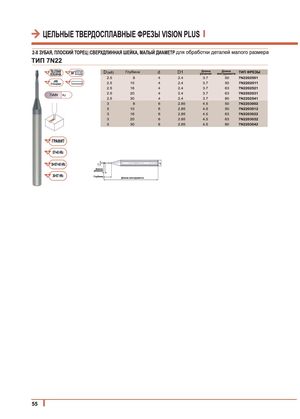

2-Х ЗУБАЯ, ПЛОСКИЙ ТОРЕЦ |СВЕРХДЛИННАЯ ШЕЙКА, МАЛЫЙ ДИАМЕТР для обработки деталей малого размера
ТИП 7N22
Щ
| D(е8) | Глубина | d | D1 | Длина резания | Длина инструмента | ТИП ФРЕЗЫ |
| 2.5 | 8 | 4 | 2.4 | 3.7 | 50 | 7N2202501 |
| 2.5 | 10 | 4 | 2.4 | 3.7 | 50 | 7N2202511 |
| 2.5 | 16 | 4 | 2.4 | 3.7 | 63 | 7N2202521 |
| 2.5 | 20 | 4 | 2.4 | 3.7 | 63 | 7N2202531 |
| 2.5 | 30 | 4 | 2.4 | 3.7 | 80 | 7N2202541 |
| 3 | 8 | 6 | 2.85 | 4.5 | 50 | 7N2203002 |
| 3 | 10 | 6 | 2.85 | 4.5 | 50 | 7N2203012 |
| 3 | 16 | 6 | 2.85 | 4.5 | 63 | 7N2203022 |
| 3 | 20 | 6 | 2.85 | 4.5 | 63 | 7N2203032 |
| 3 | 30 | 6 | 2.85 | 4.5 | 80 | 7N2203042 |
JIS \ |
^ v ч TiAIN RJ
ГРАФИТ
ST>45 HRc
10<ST<45 HRc)
J
30>STHRc )
1 0D Длина резания Глубина Длина инструмента
