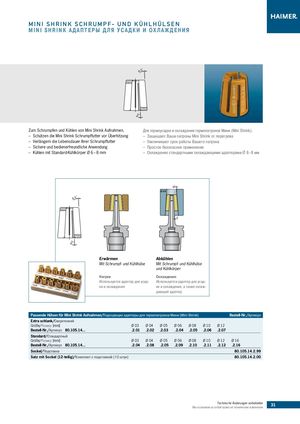

MINI SHRINK S C H R U M P F - UND KÜHLHÜLSEN

MINI SHRINK АДАПТЕРЫ ДЛЯ УСАДКИ И ОХЛАЖДЕНИЯ

4,5˚

3˚

Zum Schrumpfen und Kühlen von Mini Shrink Aufnahmen. Для термоусадки и охлаждения термопатронов Мини (Mini Shrink).

– Schützen die Mini Shrink Schrumpffutter vor Überhitzung–Защищают Ваши патроны Mini Shrink от перегрева
– Verlängern die Lebensdauer Ihrer Schrumpffutter–Увеличивают срок работы Вашего патрона
– Sichere und bedienerfreundliche Anwendung–Простое безопасное применение
– Kühlen mit Standard-Kühlkörper Ø 6 – 8 mm–Охлаждение стандартными охлаждающими адаптерами Ø 6–8 мм

4,5˚

3˚

ErwärmenAbkühlen
Mit Schrumpf- und KühlhülseMit Schrumpf- und Kühlhülse
und Kühlkörper
НагревОхлаждение
Используется адаптер для усад-Используeтся адаптер для усад-
ки и охлажденияки и охлаждения, а также охлаж-

дающий адаптер

Passende Hülsen für Mini Shrink Aufnahmen/Подходящие адаптеры для термопатроновМини (Mini Shrink)Bestell-Nr./Артикул
Extra schlank/Сверхтонкий
Größe/Размер [mm]Ø 03Ø 04Ø 05Ø 06Ø 08Ø 10Ø 12
Bestell-Nr./Артикул80.105.14….2.01.2.02.2.03.2.04.2.05.2.06.2.07
Standard/Cтандартный
Größe/Размер [mm]Ø 03Ø 04Ø 05Ø 06Ø 08Ø 10Ø 12Ø 16
Bestell-Nr./Артикул80.105.14….2.04.2.08.2.05.2.09.2.10.2.11.2.12.2.16
Sockel/Подставка80.105.14.2.99
Funktio Satz mit Sockel (12-teilig)/Комплект с подставкой (12 штук)nsbeschreibung/Function80.105.14.2.00
