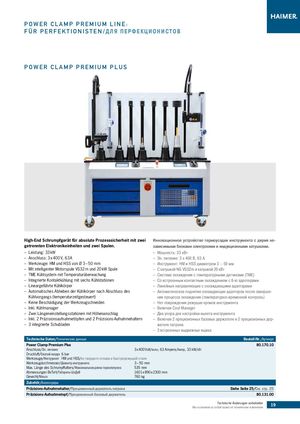

Каталог Haimer технология индукционной устадки инструмента - страница 19
Навигация
Каталог Haimer 3d-индикаторы
Каталог Haimer 3d-индикаторы-2
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer инструментальные оправки для станков Makino
Каталог Haimer оправки для шлифовальных кругов
Каталог Haimer термоусадочная техника
POWER CLAMP PREMIUM L I N E :
FÜR P E R F E K T I O N I S T E N /ДЛЯ ПЕРФЕКЦИОНИСТОВ
POWER CLAMP PREMIUM PLUS
High-End Schrumpfgerät für absolute Prozesssicherheit mit zwei Инновационное устройство термоусадки инструмента с двумя неgetrennten Elektronikeinheiten und zwei Spulen. зависимыми блоками электроники и индукционными катушками.
| – Leistung: 33 kW | – | Мощность: 33 кВт |
| – Anschluss: 3 x 400 V, 63 A | – | Эл. питание: 3 x 400 В, 63 A |
| – Werkzeuge: HM und HSS von Ø 3 – 50 mm | – | Инструмент: HM и HSS диаметром 3 – 50 мм |
| – Mit intelligenter Motorspule VS32 m und 20 kW Spule | – | С катушкой NG VS32 m и катушкой 20 кВт |
| – TME Kühlsystem mit Temperaturüberwachung | – | Система охлаждения с температурными датчиками (TME) |
| – Integrierte Kontaktkühlung mit sechs Kühlstationen | – | Со встроенным контактным охлаждением с 6-ю адаптерами |
| – Lineargeführte Kühlkörper | – | Линейные направляющие с охлаждающими адаптарами |
| – Automatisches Abheben der Kühlkörper nach Abschluss des | – | Автоматическое поднятие охлаждающих адаптеров после заверше- |
| Kühlvorgangs (temperaturzeitgesteuert) | ния процесса охлаждения (температурно-временной контроль) | |
| – Keine Beschädigung der Werkzeugschneiden | – | Нет повреждения режущих кромок инструмента |
| – Inkl. Kühlmanager | – | Включая Cool Manager |
| – Zwei Längeneinstellungsstationen mit Höhenanschlag | – | Два упора для настройки вылета инструмента |
| – Inkl. 2 Präzisionsaufnahmetöpfen und 2 Präzisions-Aufnahmehaltern | – | Включая 2 прецизионных базовых держателя и 2 прецизионных дер- |
– 3 integrierte Schubladen жателя патрона – 3 встроенных выдвижных ящика
| Technische Daten/Технические данные | Bestell-Nr./Артикул | |
| Power Clamp Premium Plus | 80.170.10 | |
| Anschluss/Эл. питание | 3 x 400 Volt/вольт, 63 Ampere/Ампер, 33 kW/кВт | |
| Druckluft/Сжатый воздух6 bar | ||
| Werkzeuge/Инструмент HM und HSS/из твердого сплава и быстрореж | ущей стали | |
| Werkzeugdurchmesser/Диаметр инструмента | 3 – 50 mm | |
| Max. Länge des Schrumpffutters/Максимальная длина термопатрона | 535 mm | |
| Abmessungen BxTxH/Габариты ШхДхВ | 1601 x 890 x 2300 mm | |
| Gewicht/Масса | 760 kg | |
| Zubehör/Аксессуары | ||
| Präzisions-Aufnahmehalter/Прецизионный держатель патрона | Siehe Seite 25/Cм. cтр. 25 | |
| Präzisions-Aufnahmetopf/Прецизионный базовый держатель | 80.131.00 |
