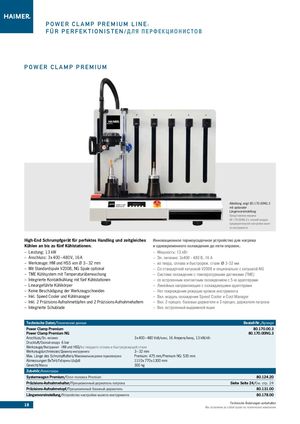

POWER CLAMP PREMIUM L I N E :
FÜR P E R F E K T I O N I S T E N /ДЛЯ ПЕРФЕКЦИОНИСТОВ
POWER CLAMP PREMIUM
Abbildung zeigt 80.170.00NG.3 mit optionaler Längenvoreinstellung Представлена машина 80.170.00NG.3 с опцией модуль предварительной настройки вылета инструмента
| High-End Schrumpfgerät für perfektes Handling und zeitgleiches | Инновационное термоусадочное устройство для нагрева | |
| Kühlen an bis zu fünf Kühlstationen. | и одновременного охлаждения до пяти оправок. | |
| – Leistung: 13 kW | – Мощность: 13 кВт | |
| – Anschluss: 3 x 400 – 480 V, 16 A | – Эл. питание: 3х400 - 480 В, 16 А | |
| – Werkzeuge: HM und HSS von Ø 3 – 32 mm | – из тверд. сплава и быстрореж. cтали Ø 3-32 мм | |
| – Mit Standardspule V2008, NG Spule optional | – Со стандартной катушкой V2008 и опционально с катушкой NG | |
| – TME Kühlsystem mit Temperaturüberwachung | – | Система охлаждения с температурными датчиками (TME) |
| – Integrierte Kontaktkühlung mit fünf Kühlstationen | – со встроенным контактным охлаждением с 5-ю адаптерами | |
| – Lineargeführte Kühlkörper | – | Линейные направляющие с охлаждающими адаптерами |
| – Keine Beschädigung der Werkzeugschneiden | – Нет повреждения режущих кромок инструмента | |
| – Inkl. Speed Cooler und Kühlmanager | – | Вкл. модуль охлаждения Speed Cooler и Сool Manager |
| – Inkl. 2 Präzisions-Aufnahmetöpfen und 2 Präzisions-Aufnahmehaltern | – | Вкл. 2 прециз. базовых держателя и 2 прециз. держателя патрона |
– Integrierte Schublade – Вкл. встроенный выдвижной ящик
| Technische Daten/Технические данные | Bestell-Nr./Артикул | |
| Power Clamp Premium | 80.170.00.3 | |
| Power Clamp Premium NG | 80.170.00NG.3 | |
| Anschluss/Эл. питание | 3 x 400 – 480 Volt/вольт, 16 Ampere/Ампер, 13 kW/кВт | |
| Druckluft/Сжатый воздух6 bar | ||
| Werkzeuge/Инструмент HM und HSS/из твердого сплава и быстрорежу | щей стали | |
| Werkzeugdurchmesser/Диаметр инструмента | 3 – 32 mm | |
| Max. Länge des Schrumpffutters/Максимальная длина термопатрона | Premium: 475 mm/Premium NG: 535 mm | |
| Abmessungen BxTxH/Габариты ШхДхВ | 1110 x 770 x 1300 mm | |
| Gewicht/Масса | 300 kg | |
| Zubehör/Аксессуары | ||
| Systemwagen Premium/Стол-тележка Premium | 80.124.20 | |
| Präzisions-Aufnahmehalter/Прецизионный держатель патрона | Siehe Seite 24/Cм. cтр. 24 | |
| Präzisions-Aufnahmetopf/Прецизионный базовый держатель | 80.131.00 | |
| Längenvoreinstellung/Устройство настройки вылета инструмента | 80.178.00 |
