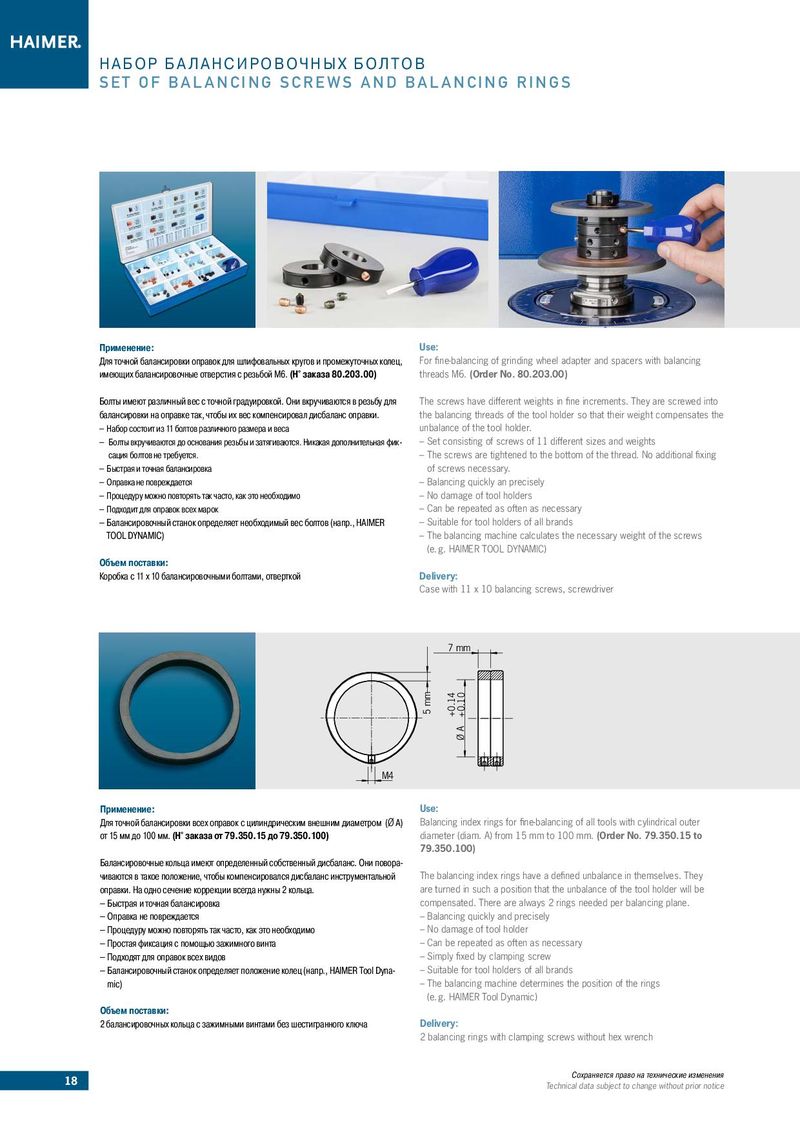

НАБОР БАЛАНСИРОВОЧНЫХ БОЛТОВ
SET O F BALANCING SCREWS AND BALANCING RINGS
| Применение: | Use: |
| Для точной балансировки оправок для шлифовальных кругов и промежуточных колец, | For fine-balancing of grinding wheel adapter and spacers with balancing |
| имеющих балансировочные отверстия с резьбой M6. (Н° заказа 80.203.00) | threads M6. (Order No. 80.203.00) |
| Болты имеют различный вес с точной градуировкой. Они вкручиваются в резьбу для | The screws have different weights in fine increments. They are screwed into |
| балансировки на оправке так, чтобы их вес компенсировал дисбаланс оправки. | the balancing threads of the tool holder so that their weight compensates the |
| – Набор состоит из 11 болтов различного размера и веса | unbalance of the tool holder. |
| – Болты вкручиваются до основания резьбы и затягиваются. Никакая дополнительная фик- | – Set consisting of screws of 11 different sizes and weights |
| сация болтов не требуется. | – The screws are tightened to the bottom of the thread. No additional fixing 54 |
| – Быстрая и точная балансировка | of screws necessary. |
| – Оправка не повреждается | – Balancing quickly an precisely |
| – Процедуру можно повторять так часто, как это необходимо | – No damage of tool holders |
| – Подходит для оправок всех марок | – Can be repeated as often as necessary |
| – Балансировочный станок определяет необходимый вес болтов (напр., HAIMER | – Suitable for tool holders of all brands |
| TOOL DYNAMIC) | – The balancing machine calculates the necessary weight of the screws |
| (e. g. HAIMER TOOL DYNAMIC) | |
| Объем поставки: | |
| Коробка с 11 x 10 балансировочными болтами, отверткой | Delivery: |
Case with 11 x 10 balancing screws, screwdriver
7 mm
+0.14 +0.10
M4
| Применение: | Use: |
| Для точной балансировки всех оправок с цилиндрическим внешним диаметром (Ø A) | Balancing index rings for fine-balancing of all tools with cylindrical outer |
| от 15 мм до 100 мм. (Н° заказа от 79.350.15 до 79.350.100) | diameter (diam. A) from 15 mm to 100 mm. (Order No. 79.350.15 to |
| 79.350.100) | |
| Балансировочные кольца имеют определенный собственный дисбаланс. Они повора- | |
| чиваются в такое положение, чтобы компенсировался дисбаланс инструментальной | The balancing index rings have a defined unbalance in themselves. They |
| оправки. На одно сечение коррекции всегда нужны 2 кольца. | are turned in such a position that the unbalance of the tool holder will be |
| – Быстрая и точная балансировка | compensated. There are always 2 rings needed per balancing plane. |
| – Оправка не повреждается | – Balancing quickly and precisely |
| – Процедуру можно повторять так часто, как это необходимо | – No damage of tool holder |
| – Простая фиксация с помощью зажимного винта | – Can be repeated as often as necessary |
| – Подходят для оправок всех видов | – Simply fixed by clamping screw |
| – Балансировочный станок определяет положение колец (напр., HAIMER Tool Dyna- | – Suitable for tool holders of all brands |
| mic) | – The balancing machine determines the position of the rings |
| (e. g. HAIMER Tool Dynamic) | |
| Объем поставки: | |
| 2 балансировочных кольца с зажимными винтами без шестигранного ключа | Delivery: |
2 balancing rings with clamping screws without hex wrench
