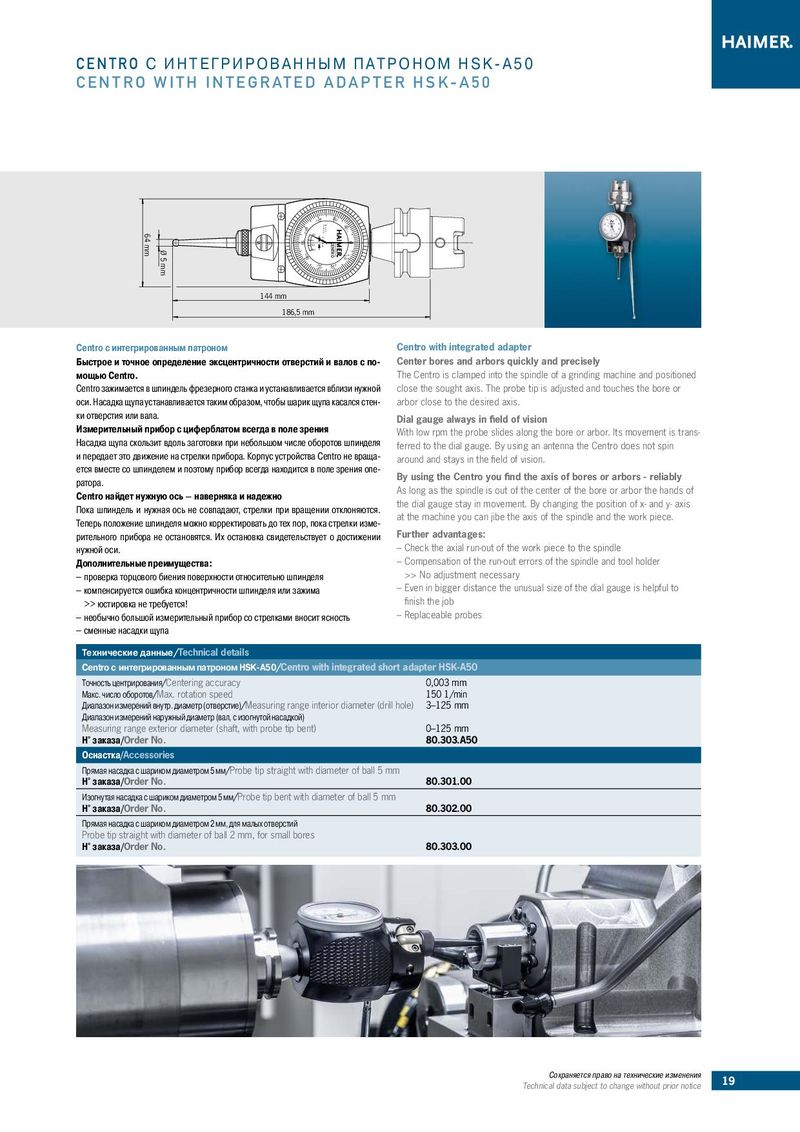

CENTRO C ИНТЕГРИРОВАННЫМ ПАТРОНОМ HSK-A50 CENTRO WITH I N T E G R AT E D ADAPTER HSK-A50 3070 80 20 60 40 G e rm a n y M a d e in 90 10 64 mm 0 W 50 1 0.01 m m B 2 CENTRO 0 Ø5 3 6040 10 90 mm 70 30 20 80 144 mm 186,5 mm Centro c интегрированным патроном Centro with integrated adapter Быстрое и точное определение эксцентричности отверстий и валов с по- Center bores and arbors quickly and precisely мощью Centro. The Centro is clamped into the spindle of a grinding machine and positioned Centro зажимается в шпиндель фрезерного станка и устанавливается вблизи нужной close the sought axis. The probe tip is adjusted and touches the bore or оси. Насадка щупа устанавливается таким образом, чтобы шарик щупа касался стен- arbor close to the desired axis. ки отверстия или вала. Dial gauge always in field of vision Измерительный прибор с циферблатом всегда в поле зрения With low rpm the probe slides along the bore or arbor. Its movement is trans- Насадка щупа скользит вдоль заготовки при небольшом числе оборотов шпинделя ferred to the dial gauge. By using an antenna the Centro does not spin и передает это движение на стрелки прибора. Корпус устройства Centro не враща- around and stays in the field of vision. ется вместе со шпинделем и поэтому прибор всегда находится в поле зрения опе- By using the Centro you find the axis of bores or arbors - reliably ратора. As long as the spindle is out of the center of the bore or arbor the hands of Centro найдет нужную ось – наверняка и надежно the dial gauge stay in movement. By changing the position of x- and y- axis Пока шпиндель и нужная ось не совпадают, стрелки при вращении отклоняются. at the machine you can jibe the axis of the spindle and the work piece. Теперь положение шпинделя можно корректировать до тех пор, пока стрелки изме- рительного прибора не остановятся. Их остановка свидетельствует о достижении Further advantages: нужной оси. ––Check the axial run-out of the work piece to the spindle Дополнительные преимущества: ––Compensation of the run-out errors of the spindle and tool holder ––проверка торцового биения поверхности относительно шпинделя >> No adjustment necessary ––компенсируется ошибка концентричности шпинделя или зажима ––Even in bigger distance the unusual size of the dial gauge is helpful to >> юстировка не требуется! finish the job ––необычно большой измерительный прибор со стрелками вносит ясность ––Replaceable probes ––сменные насадки щупа Технические данные/Technical details Centro с интегрированным патроном HSK-A50/Centro with integrated short adapter HSK-A50 Точность центрирования/Centering accuracy 0,003 mm Макс. число оборотов/Max. rotation speed 150 1/min Диапазон измерений внутр. диаметр (отверстие)/Measuring range interior diameter (drill hole) 3–125 mm Диапазон измерений наружный диаметр (вал, с изогнутой насадкой) Measuring range exterior diameter (shaft, with probe tip bent) 0–125 mm Н° заказа/Order No. 80.303.A50 Оснастка/Accessories Прямая насадка с шариком диаметром 5 мм/Probe tip straight with diameter of ball 5 mm Н° заказа/Order No. 80.301.00 Изогнутая насадка с шариком диаметром 5 мм/Probe tip bent with diameter of ball 5 mm Н° заказа/Order No. 80.302.00 Прямая насадка с шариком диаметром 2 мм, для малых отверстий Probe tip straight with diameter of ball 2 mm, for small bores Н° заказа/Order No. 80.303.00 Сохраняется право на технические изменения 19 Technical data subject to change without prior notice
