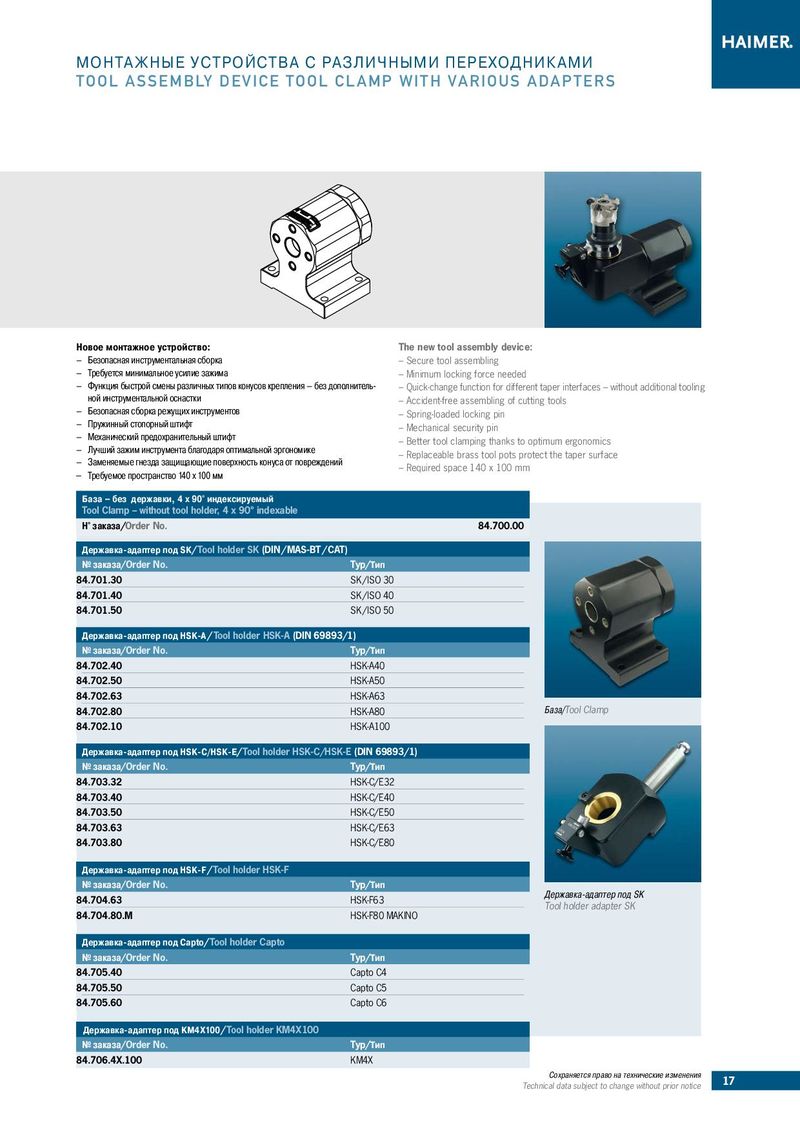

МОНТА ЖНЫЕ УСТРОЙСТВА С РАЗЛИЧНЫМИ ПЕРЕХОДНИК АМИ
TOOL ASSEMBLY DEVICE TOOL CLAMP WITH VARIOUS ADAPTERS
| Новое монтажное устройство: | The new tool assembly device: |
| – Безопасная инструментальная сборка | – Secure tool assembling |
| – Требуется минимальное усилие зажима | – Minimum locking force needed |
| – Функция быстрой смены различных типов конусов крепления — без дополнитель- | – Quick-change function for different taper interfaces – without additional tooling |
| ной инструментальной оснастки – Accident-free assembling of cutting tools | |
| – Безопасная сборка режущих инструментов | – Spring-loaded locking pin |
| – Пружинный стопорный штифт | – Mechanical security pin |
| – Механический предохранительный штифт | – Better tool clamping thanks to optimum ergonomics |
| – Лучший зажим инструмента благодаря оптимальной эргономике | – Replaceable brass tool pots protect the taper surface |
– Заменяемые гнезда защищающие поверхность конуса от повреждений – Required space 140 x 100 mm – Требуемое пространство 140 x 100 мм База – без державки, 4 x 90° индексируемый
Tool Clamp – without tool holder, 4 x 90° indexable Н° заказа/Order No. 84.700.00 Державка-адаптер под SK/ Tool holder SK (DIN / MAS-BT / CAT)
| № заказа/Order No. | Typ/Тип |
| 84.701.30 | SK / ISO 30 |
| 84.701.40 | SK / ISO 40 |
| 84.701.50 | SK / ISO 50 |
| Державка-адаптер под HSK-A / Tool holder HSK-A (DIN 69893/1) | |
| № заказа/Order No. | Typ/Тип |
| 84.702.40 | HSK-A40 |
| 84.702.50 | HSK-A50 |
| 84.702.63 | HSK-A63 |
| 84.702.80 | База/Tool Clamp HSK-A80 |
| 84.702.10 | HSK-A100 |
| Державка-адаптер под HSK-C/HSK-E/ Tool holder HSK-C/HSK-E (DIN 69893/1) | |
| № заказа/Order No. | Typ/Тип |
| 84.703.32 | HSK-C/E32 |
| 84.703.40 | HSK-C/E40 |
| 84.703.50 | HSK-C/E50 |
| 84.703.63 | HSK-C/E63 |
| 84.703.80 | HSK-C/E80 |
| Державка-адаптер под HSK-F / Tool holder HSK-F | |
| № заказа/Order No. | Typ/Тип |
84.704.63 Державка-адаптер под SK HSK-F63 Tool holder adapter SK 84.704.80.M HSK-F80 MAKINO
Державка-адаптер под Capto/ Tool holder Capto
| № заказа/Order No. | Typ/Тип | |
| 84.705.40 | Capto C4 | |
| 84.705.50 | Capto C5 | |
| 84.705.60 | Capto C6 | |
| Державка-адаптер под KM4X100/ Tool holder KM4X100 | ||
| № заказа/Order No. | Typ/Тип | |
| 84.706.4X.100 | KM4X |
