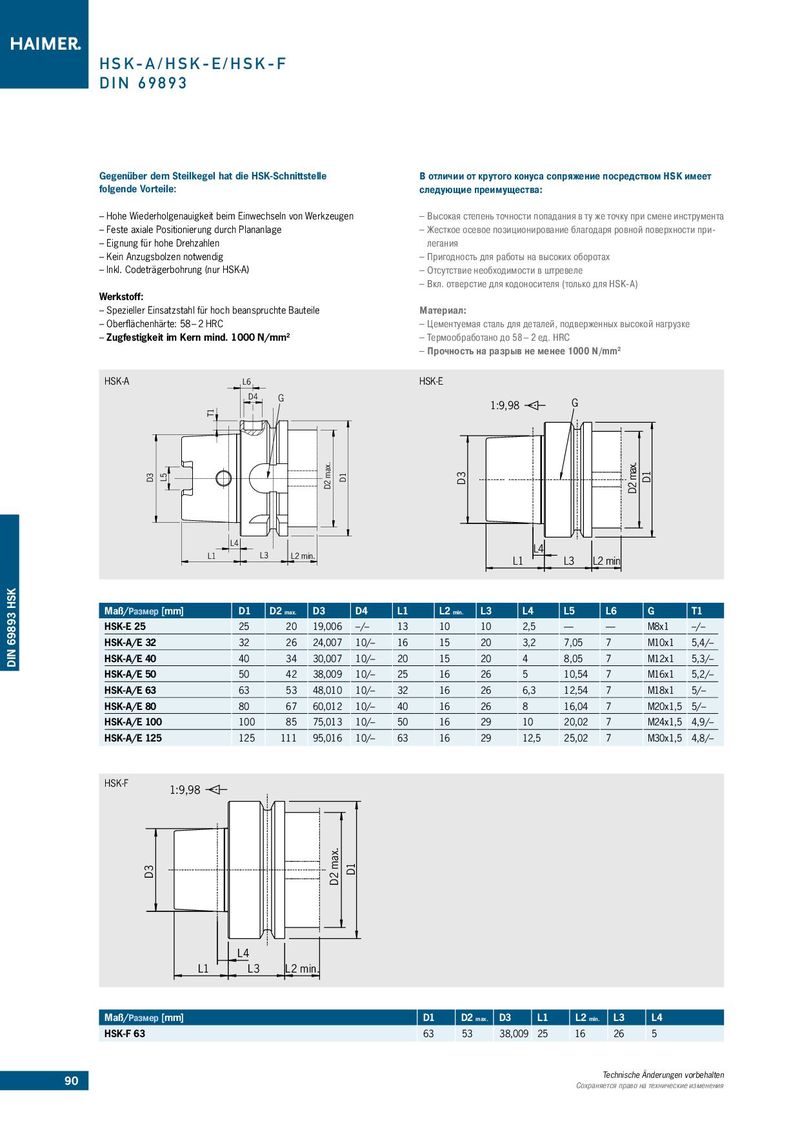

HSK-A/HSK-E/HSK-F DIN 69893 Gegenüber dem Steilkegel hat die HSK-Schnittstelle В отличии от крутого конуса сопряжение посредством HSK имеет folgende Vorteile: следующие преимущества: ––Hohe Wiederholgenauigkeit beim Einwechseln von Werkzeugen ––Высокая степень точности попадания в ту же точку при смене инструмента ––Feste axiale Positionierung durch Plananlage ––Жесткое осевое позиционирование благодаря ровной поверхности при- ––Eignung für hohe Drehzahlen легания ––Kein Anzugsbolzen notwendig a3 a3 ––Пригодность для работы на высоких оборотах ––Inkl. Codeträgerbohrung (nur HSK-A) ––Отсутствие необходимости в штревеле ––Вкл. отверстие для кодoносителя (только для HSK-A) Werkstoff: ––Spezieller Einsatzstahl für hoch beanspruchte Bauteile Материал: ––Oberflächenhärte: 58 – 2 HRC ––Цементуемая сталь для деталей, подверженных высокой нагрузке ––Zugfestigkeit im Kern mind. 1000 N/mm2 ––Термообработано до 58 – 2 ед. HRC ––Прочность на разрыв не менее 1000 N/mm2 HSK-A L6 HSK-E D4 G 1:9,98 G 1:9,98 G 1:9,98 G 1:9,98 G T1 D2 max. D2 max. D1 D3 D3 D1 D1 D1 L5 D3 L5 D2 L5 D2 max. D1 D3 D3 D2 L4 L4 L4 L1 L3 L1 L4 L3L2 min. L2 L1L4 L3 L2 min L1 L3 L2 L1 L3 L2 min DIN 69893 HSK Maß/Размер [mm] D1 D2 max. D3 D4 L1 L2 min. L3 L4 L5 L6 G T1 HSK-E 25 25 20 19,006 –/– 13 10 10 2,5 — — M8x1 –/– HSK-A/E 32 32 26 24,007 10/– 16 15 20 3,2 7,05 7 M10x1 5,4/– HSK-A/E 40 40 34 30,007 10/– 20 15 20 4 8,05 7 M12x1 5,3/– HSK-A/E 50 50 42 38,009 10/– 25 16 26 5 10,54 7 M16x1 5,2/– HSK-A/E 63 63 53 48,010 10/– 32 16 26 6,3 12,54 7 M18x1 5/– HSK-A/E 80 80 67 60,012 10/– 40 16 26 8 16,04 7 M20x1,5 5/– HSK-A/E 100 100 85 75,013 10/– 50 16 29 10 20,02 7 M24x1,5 4,9/– HSK-A/E 125 125 111 95,016 10/– 63 16 29 12,5 25,02 7 M30x1,5 4,8/– 1:9,98 HSK-F 1:9,98 D1 D2 max. D1 D3 D2 max. D3 L4 L1 L3 L2 min. L4 L1 L3 L2 min. Maß/Размер [mm] D1 D2 max. D3 L1 L2 min. L3 L4 HSK-F 63 63 53 38,009 25 16 26 5 Technische Änderungen vorbehalten 90 Сохраняется право на технические изменения
