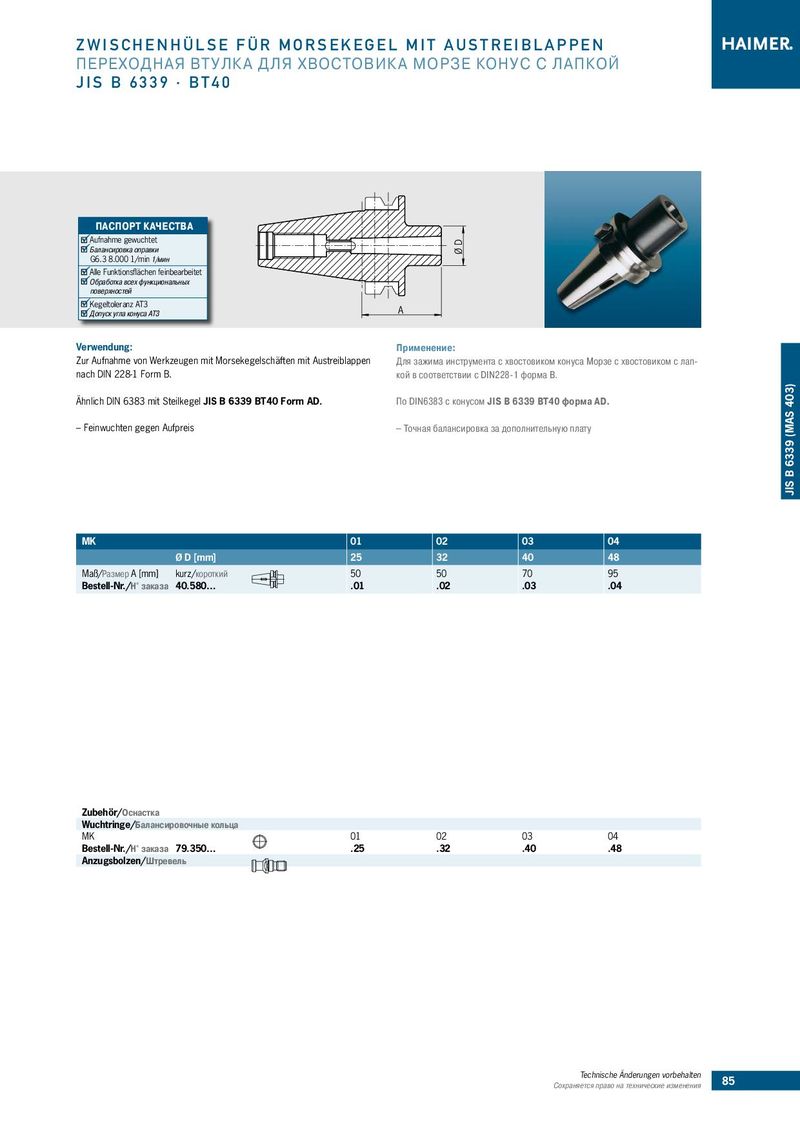

Каталог Haimer инструментальные оправки - страница 85
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
ПАСПОРТ КАЧЕСТВА
Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 A Допуск угла конуса АТ3
| Verwendung: | Применение: |
| Zur Aufnahme von Werkzeugen mit Morsekegelschäften mit Austreiblappen | Для зажима инструмента с хвостовиком конуса Морзе с хвостовиком с лап- |
| nach DIN 228-1 Form B. | кой в соответствии с DIN228-1 форма В. |
| Ähnlich DIN 6383 mit Steilkegel JIS B 6339 BT40 Form AD. | По DIN6383 с конусом JIS B 6339 BT40 форма AD. |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
| MK | 01 | 02 | 03 | 04 | |
| Ø D [mm] | 25 | 32 | 40 | 48 | |
| Maß/Размер A [mm] | kurz/короткий | 50 | 50 | 70 | 95 |
| Bestell-Nr./Н° заказа | 40.580… | .01 | .02 | .03 | .04 |
Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 01 02 03 04 Bestell-Nr./Н° заказа 79.350… .25 .32 .40 .48 Anzugsbolzen/Штревель
