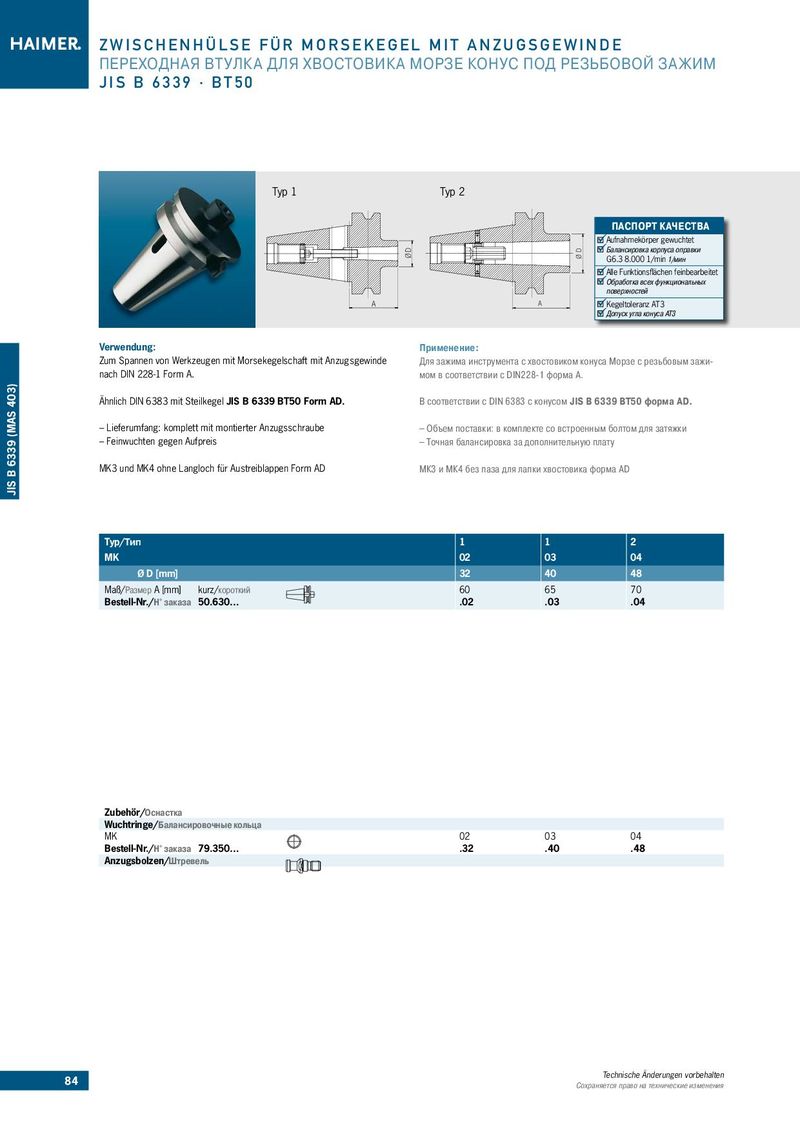

Typ 1 Typ 2
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper gewuchtet Балансировка корпуса оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей
| A | A Kegeltoleranz AT3 | |
| Допуск угла конуса АТ3 | ||
| Verwendung: | Применение: | |
| Zum Spannen von Werkzeugen mit Morsekegelschaft mit Anzugsgewinde | Для зажима инструмента с хвостовиком конуса Морзе с резьбовым зажи- | |
| nach DIN 228-1 Form A. | мом в соответствии с DIN228-1 форма А. | |
| Ähnlich DIN 6383 mit Steilkegel JIS B 6339 BT50 Form AD. | В соответствии с DIN 6383 с конусом JIS B 6339 BT50 форма AD. | |
| – Lieferumfang: komplett mit montierter Anzugsschraube | – Объем поставки: в комплекте со встроенным болтом для затяжки | |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату | |
| MK3 und MK4 ohne Langloch für Austreiblappen Form AD | МК3 и МК4 без паза для лапки хвостовика форма AD |
Typ/Тип 1 1 2 MK 02 03 04
Ø D [mm] 32 40 48
Maß/Размер A [mm] kurz/короткий 60 65 70
Bestell-Nr./Н° заказа 50.630… .02 .03 .04
Zubehör/Оснастка Wuchtringe/Балансировочные кольца MK 02 03 04 Bestell-Nr./Н° заказа 79.350… .32 .40 .48 Anzugsbolzen/Штревель
