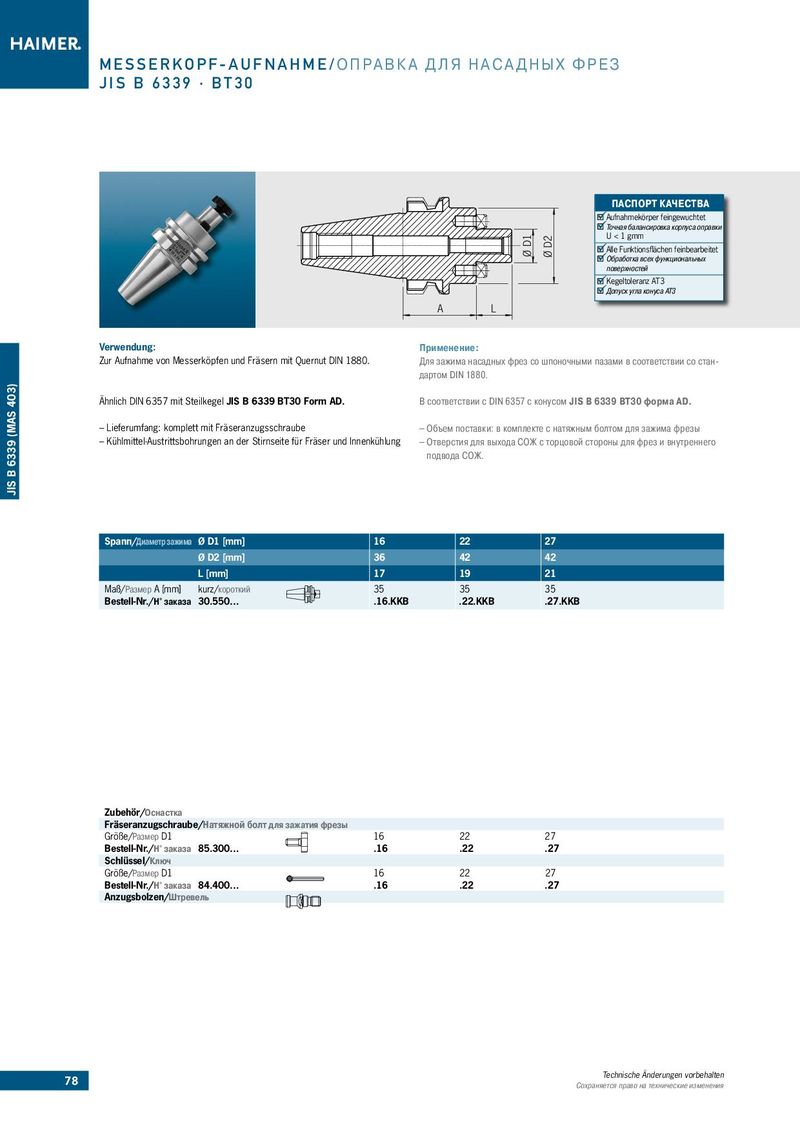

M E S S E R KO P F - AU F N A H M E / ОПРАВК А ДЛЯ НАСА ДНЫХ ФРЕЗ JIS B 6339 · BT30 ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Ø D1 Ø D2 Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 A L Verwendung: Применение: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880. Для зажима насадных фрез со шпоночными пазами в соответствии со стан- дартом DIN 1880. JIS B 6339 (MAS 403) Ähnlich DIN 6357 mit Steilkegel JIS B 6339 BT30 Form AD. В соответствии с DIN 6357 с конусом JIS B 6339 BT30 форма AD. ––Lieferumfang: komplett mit Fräseranzugsschraube ––Объем поставки: в комплекте с натяжным болтом для зажима фрезы ––Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung ––Отверстия для выхода СОЖ с торцовой стороны для фрез и внутреннего подвода СОЖ. Spann/Диаметр зажима Ø D1 [mm] 16 22 27 Ø D2 [mm] 36 42 42 L [mm] 17 19 21 Maß/Размер A [mm] kurz/короткий 35 35 35 Bestell-Nr./Н° заказа 30.550… .16.KKB .22.KKB .27.KKB Zubehör/Оснастка Fräseranzugschraube/Натяжной болт для зажатия фрезы Größe/Размер D1 16 22 27 Bestell-Nr./Н° заказа 85.300… .16 .22 .27 Schlüssel/Ключ Größe/Размер D1 16 22 27 Bestell-Nr./Н° заказа 84.400… .16 .22 .27 Anzugsbolzen/Штревель Technische Änderungen vorbehalten 78 Сохраняется право на технические изменения
