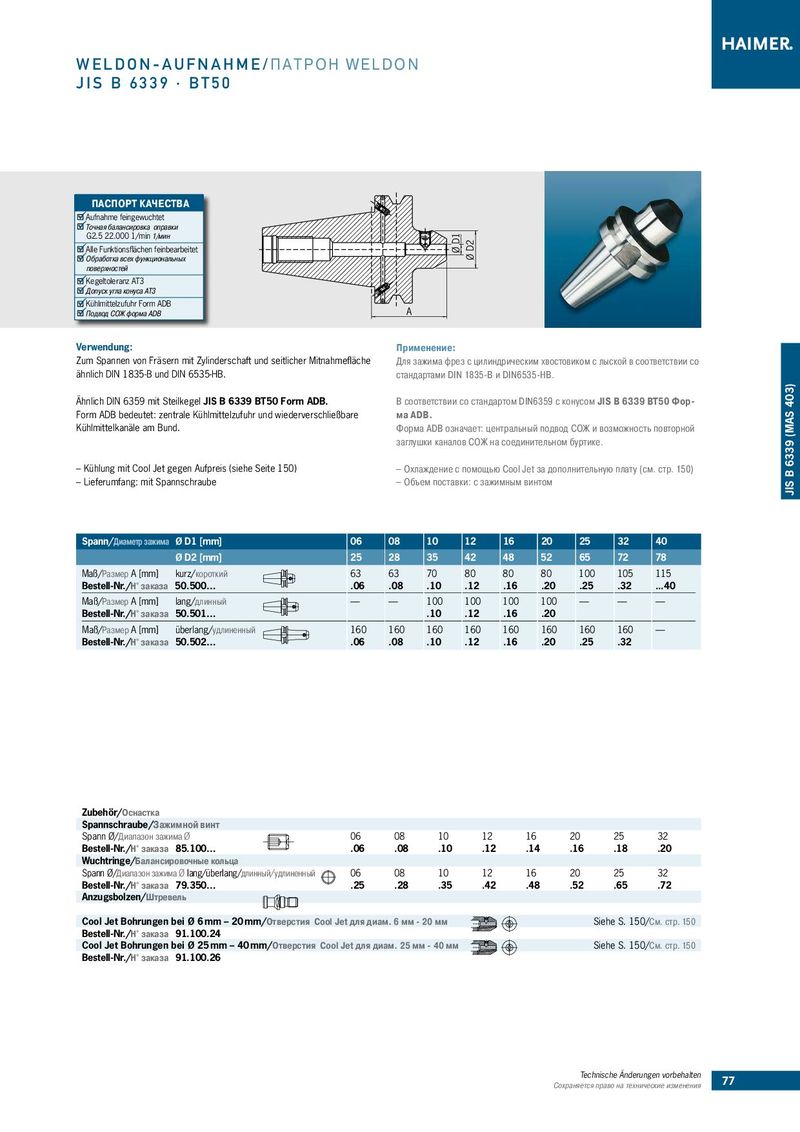

ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB
| Подвод СОЖ форма ADB | A |
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche | Для зажима фрез с цилиндрическим хвостовиком с лыской в соответствии со |
| ähnlich DIN 1835-B und DIN 6535-HB. | стандартами DIN 1835-B и DIN6535-HB. |
| Ähnlich DIN 6359 mit Steilkegel JIS B 6339 BT50 Form ADB. | В соответствии со стандартом DIN6359 с конусом JIS B 6339 BT50 Фор- |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | ма ADB. |
| Kühlmittelkanäle am Bund. | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| заглушки каналов СОЖ на соединительном буртике. | |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение с помощью Cool Jet за дополнительную плату (cм. cтр. 150) |
| – Lieferumfang: mit Spannschraube | – Объем поставки: с зажимным винтом |
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 16 | 20 | 25 | 32 | 40 |
| Ø D2 [mm] | 25 | 28 | 35 | 42 | 48 | 52 | 65 | 72 | 78 | |
| Maß/Размер A [mm] | kurz/короткий | 63 | 63 | 70 | 80 | 80 | 80 | 100 | 105 | 115 |
| Bestell-Nr./Н° заказа | 50.500… | .06 | .08 | .10 | .12 | .16 | .20 | .25 | .32 | ...40 |
| Maß/Размер A [mm] | lang/длинный | — | — | 100 | 100 | 100 | 100 | — | — | — |
| Bestell-Nr./Н° заказа | 50.501… | .10 | .12 | .16 | .20 | |||||
| Maß/Размер A [mm] | überlang/удлиненный | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | — |
| Bestell-Nr./Н° заказа | 50.502… | .06 | .08 | .10 | .12 | .16 | .20 | .25 | .32 |
Zubehör/Оснастка
| Spannschraube/Зажимной винт | |||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 16 | 20 | 25 | 32 | |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | |
| Wuchtringe/Балансировочные кольца | |||||||||
| Spann Ø/Диапазон зажимаØlang/überlang/дл | инный/удлиненный | 06 | 08 | 10 | 12 | 16 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .48 | .52 | .65 | .72 | |
| Anzugsbolzen/Штревель | |||||||||
| Cool Jet Bohrungen bei Ø 6 mm – 20 m | m/Отверстия C | ool Jet для диа | м. 6 мм - | 20 мм | Siehe S. 15 | 0/См. cтр. 150 | |||
| Bestell-Nr./Н° заказа 91.100.24 | |||||||||
| Cool Jet Bohrungen bei Ø 25 mm – 40 Bestell-Nr./Н° заказа 91.100.26 | mm/Отверстия | Cool Jet для ди | ам. 25 мм | - 40 мм | Siehe S. 15 | 0/См. cтр. 150 |
