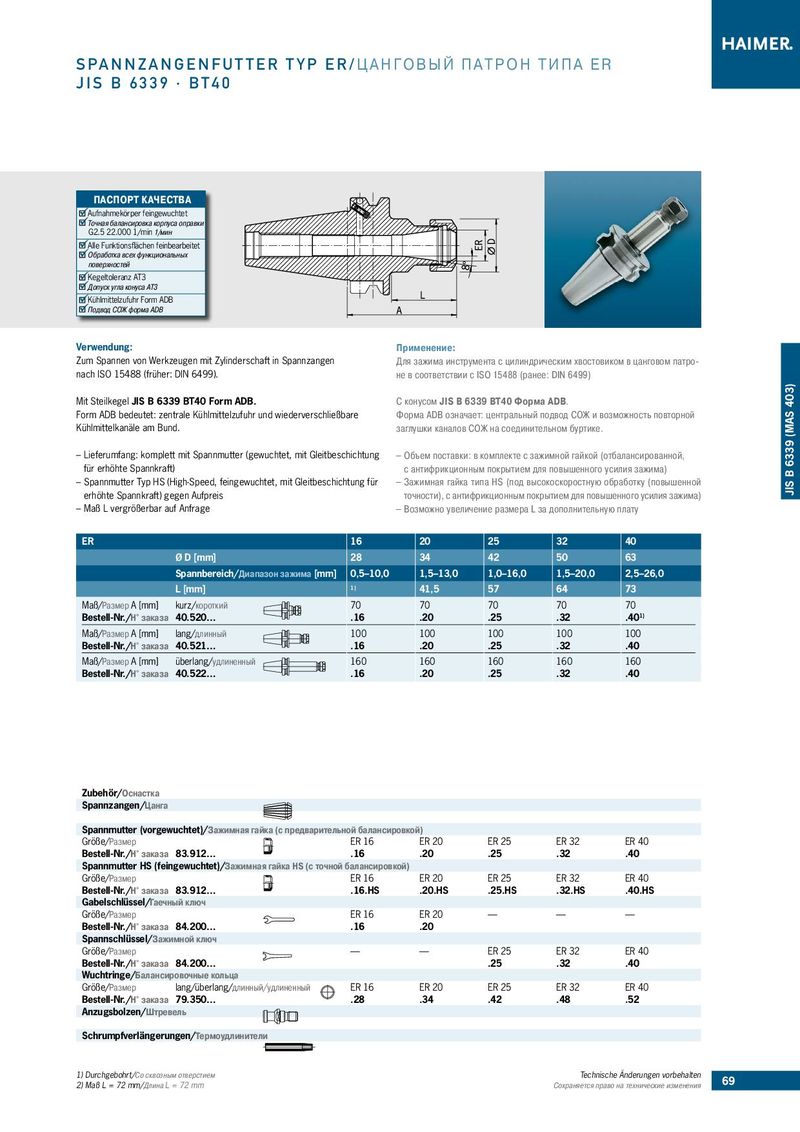

ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen | Для зажима инструмента с цилиндрическим хвостовиком в цанговом патро- |
| nach ISO 15488 (früher: DIN 6499). | не в соответствии c ISO 15488 (ранее: DIN 6499) |
| Mit Steilkegel JIS B 6339 BT40 Form ADB. | С конусом JIS B 6339 BT40 Форма ADB. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. |
| – Lieferumfang: komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung | – Объем поставки: в комплекте с зажимной гайкой (отбалансированной, |
| für erhöhte Spannkraft) | с антифрикционным покрытием для повышенного усилия зажима) |
| – Spannmutter Typ HS (High-Speed, feingewuchtet, mit Gleitbeschichtung für | – Зажимная гайка типа HS (под высокоскоростную обработку (повышенной |
| erhöhte Spannkraft) gegen Aufpreis | точности), с антифрикционным покрытием для повышенного усилия зажима) |
| – Maß L vergrößerbar auf Anfrage | – Возможно увеличение размера L за дополнительную плату |
| ER | 16 | 20 | 25 | 32 | 40 | |
| Ø D [mm] | 28 | 34 | 42 | 50 | 63 | |
| Spannbereich/Диап | азон зажима [mm] 0,5–10,0 | 1,5–13,0 | 1,0–16,0 | 1,5–20,0 | 2,5–26,0 | |
| L [mm] | 1) | 41,5 | 57 | 64 | 73 | |
| Maß/Размер A [mm] | kurz/короткий | 70 | 70 | 70 | 70 | 70 |
| Bestell-Nr./Н° заказа | 40.520… | .16 | .20 | .25 | .32 | .401) |
| Maß/Размер A [mm] | lang/длинный | 100 | 100 | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | 40.521… | .16 | .20 | .25 | .32 | .40 |
| Maß/Размер A [mm] | überlang/удлиненный | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | 40.522… | .16 | .20 | .25 | .32 | .40 |
Zubehör/Оснастка Spannzangen/Цанга
| Spannmutter (vorgewuchtet)/Зажимная | гайка (с предваритель | ной балансиро | вкой) | |||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | |
| Bestell-Nr./Н° заказа 83.912… | .16 | .20 | .25 | .32 | .40 | |
| Spannmutter HS (feingewuchtet)/Зажим | ная гайка HS (с точной | балансировко | й) | |||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 | |
| Bestell-Nr./Н° заказа 83.912… | .16.HS | .20.HS | .25.HS | .32.HS | .40.HS | |
| Gabelschlüssel/Гаечный ключ | ||||||
| Größe/Размер | ER 16 | ER 20 | — | — | — | |
| Bestell-Nr./Н° заказа 84.200… | .16 | .20 | ||||
| Spannschlüssel/Зажимной ключ | ||||||
| Größe/Размер | — | — | ER 25 | ER 32 | ER 40 | |
| Bestell-Nr./Н° заказа 84.200… | .25 | .32 | .40 | |||
| Wuchtringe/Балансировочные кольца | ||||||
| Größe/Размер lang/überlang/длин | ный/удлиненный | ER 16 | ER 20 | ER 25 | ER 32 | ER 40 |
| Bestell-Nr./Н° заказа 79.350… | .28 | .34 | .42 | .48 | .52 | |
| Anzugsbolzen/Штревель | ||||||
| Schrumpfverlängerungen/Термоудлини | тели |
1) Durchgebohrt/Со сквозным отверстием Technische Änderungen vorbehalten 6969
2) Maß L = 72 mm/Длина L = 72 mm Сохраняется право на технические изменения
