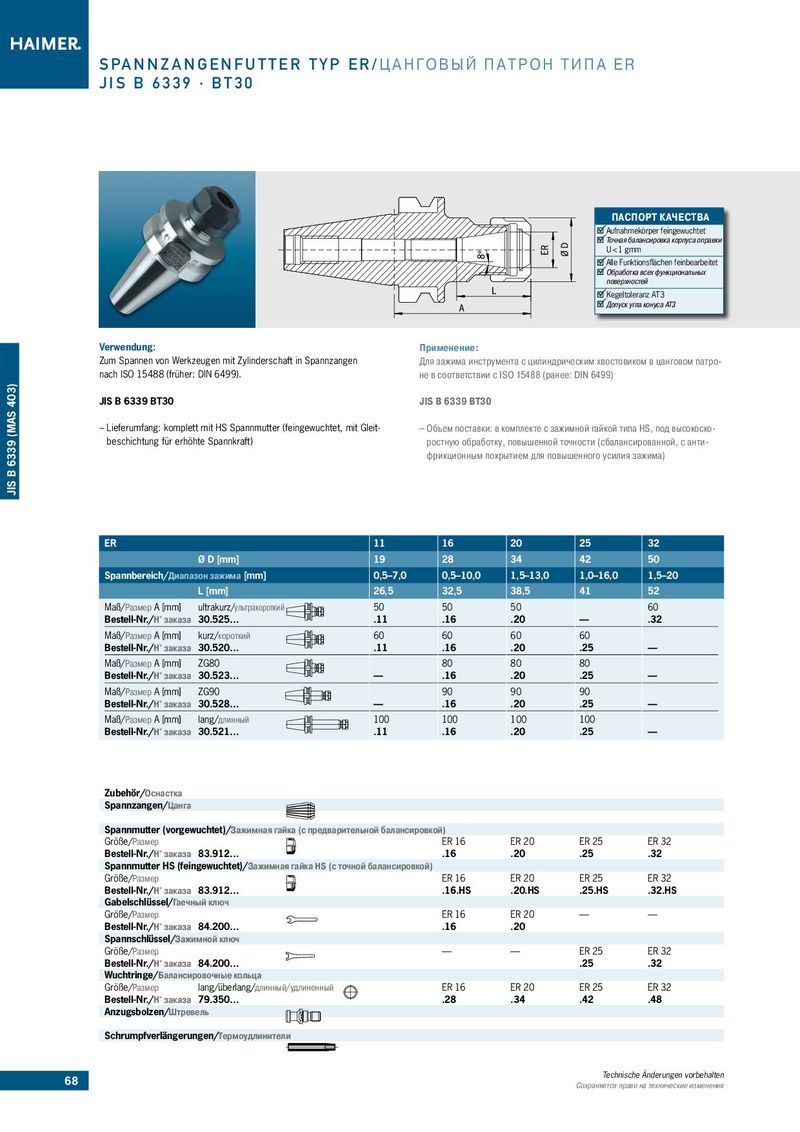

ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3
| Verwendung: | Применение: |
| Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen | Для зажима инструмента с цилиндрическим хвостовиком в цанговом патро- |
| nach ISO 15488 (früher: DIN 6499). | не в соответствии c ISO 15488 (ранее: DIN 6499) |
| JIS B 6339 BT30 | JIS B 6339 BT30 |
| – Lieferumfang: komplett mit HS Spannmutter (feingewuchtet, mit Gleit- | – Объем поставки: в комплекте с зажимной гайкой типа HS, под высокоско- |
| beschichtung für erhöhte Spannkraft) | ростную обработку, повышенной точности (сбалансированной, с анти- |
фрикционным покрытием для повышенного усилия зажима)
| ER | 11 | 16 | 20 | 25 | 32 | |
| Ø D [mm] | 19 | 28 | 34 | 42 | 50 | |
| Spannbereich/Диапа | зон зажима [mm] | 0,5–7,0 | 0,5–10,0 | 1,5–13,0 | 1,0–16,0 | 1,5–20 |
| L [mm] | 26,5 | 32,5 | 38,5 | 41 | 52 | |
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 50 | 50 | 50 | 60 | |
| Bestell-Nr./Н° заказа | 30.525… | .11 | .16 | .20 | — | .32 |
| Maß/Размер A [mm] | kurz/короткий | 60 | 60 | 60 | 60 | |
| Bestell-Nr./Н° заказа | 30.520… | .11 | .16 | .20 | .25 | — |
| Maß/Размер A [mm] | ZG80 | 80 | 80 | 80 | ||
| Bestell-Nr./Н° заказа | 30.523… | — | .16 | .20 | .25 | — |
| Maß/Размер A [mm] | ZG90 | 90 | 90 | 90 | ||
| Bestell-Nr./Н° заказа | 30.528… | — | .16 | .20 | .25 | — |
| Maß/Размер A [mm] | lang/длинный | 100 | 100 | 100 | 100 | |
| Bestell-Nr./Н° заказа | 30.521… | .11 | .16 | .20 | .25 | — |
| Zubehör/Оснастка | ||||||
| Spannzangen/Цанга Spannmutter (vorgewuchtet)/Зажимна | я | гайка (с предварительной бала | нсировкой) | |||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ||
| Bestell-Nr./Н° заказа 83.912… | .16 | .20 | .25 | .32 | ||
| Spannmutter HS (feingewuchtet)/Зажи | м | ная гайка HS (с точной баланси | ровкой) | |||
| Größe/Размер | ER 16 | ER 20 | ER 25 | ER 32 | ||
| Bestell-Nr./Н° заказа 83.912… | .16.HS | .20.HS | .25.HS | .32.HS | ||
| Gabelschlüssel/Гаечный ключ | ||||||
| Größe/Размер | ER 16 | ER 20 | — | — | ||
| Bestell-Nr./Н° заказа 84.200… | .16 | .20 | ||||
| Spannschlüssel/Зажимной ключ | ||||||
| Größe/Размер | — | — | ER 25 | ER 32 | ||
| Bestell-Nr./Н° заказа 84.200… | .25 | .32 | ||||
| Wuchtringe/Балансировочные кольца | ||||||
| Größe/Размер lang/überlang/дли | н | ный/удлиненный | ER 16 | ER 20 | ER 25 | ER 32 |
| Bestell-Nr./Н° заказа 79.350… | .28 | .34 | .42 | .48 | ||
| Anzugsbolzen/Штревель | ||||||
| Schrumpfverlängerungen/Термоудлин | и | тели |
