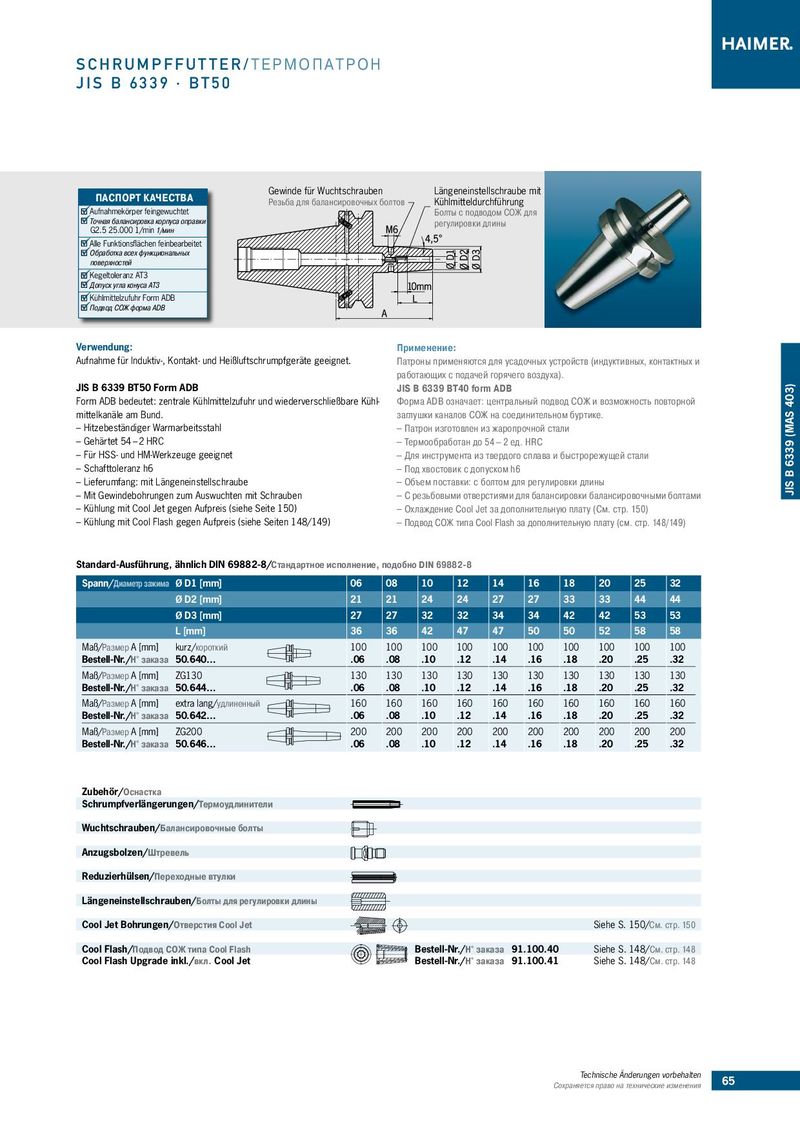

Gewinde für Wuchtschrauben Längeneinstellschraube mit
ПАСПОРТ КАЧЕСТВА Резьба для балансировочных болтов Kühlmitteldurchführung
Aufnahmekörper feingewuchtet Болты с подводом СОЖ для Точная балансировка корпуса оправки регулировки длины G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet
Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| JIS B 6339 BT50 Form ADB | JIS B 6339 BT40 form ADB |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Kühl- | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| mittelkanäle am Bund. | заглушки каналов СОЖ на соединительном буртике. |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge geeignet | – Для инструмента из твердого сплава и быстрорежущей стали |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Lieferumfang: mit Längeneinstellschraube | – Объем поставки: c болтом для регулировки длины |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – C резьбовыми отверстиями для балансировки балансировочными болтами |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение Cool Jet за дополнительную плату (См. cтр. 150) |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 [mm] | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | 44 | 44 | |
| Ø D3 [mm] | 27 | 27 | 32 | 32 | 34 | 34 | 42 | 42 | 53 | 53 | |
| L [mm] | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | 58 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | 50.640… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/Размер A [mm] | ZG130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Bestell-Nr./Н° заказа | 50.644… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/Размер A [mm] | extra lang/удлиненный | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | 50.642… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Maß/Размер A [mm] | ZG200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Bestell-Nr./Н° заказа | 50.646… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 |
| Zubehör/Оснастка | ||
| Schrumpfverlängerungen/Термоудлинители | ||
| Wuchtschrauben/Балансировoчные болты | ||
| Anzugsbolzen/Штревель | ||
| Reduzierhülsen/Переходные втулки | ||
| Längeneinstellschrauben/Болты для регулировки длины | ||
| Cool Jet Bohrungen/Отверстия Cool Jet | Siehe S. 150/См. cтр. 150 | |
| Cool Flash/Подвод СОЖ типа Cool Flash | Bestell-Nr./Н° заказа 91.100.40 | Siehe S. 148/См. cтр. 148 |
| Cool Flash Upgrade inkl./вкл. Cool Jet | Bestell-Nr./Н° заказа 91.100.41 | Siehe S. 148/См. cтр. 148 |
