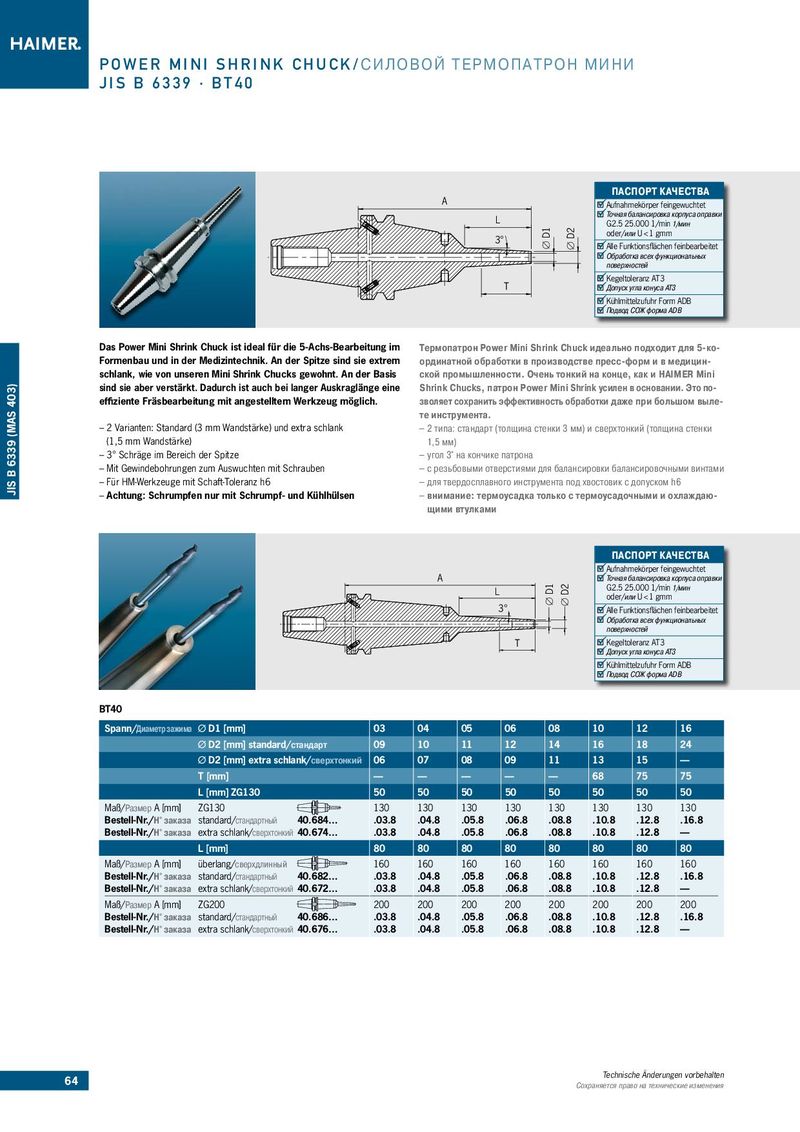

POWER MINI SHRINK C H U C K /СИЛОВОЙ ТЕРМОПАТРОН МИНИ
ПАСПОРТ КАЧЕСТВА
A Aufnahmekörper feingewuchtet L Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm 3° Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 T Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Das Power Mini Shrink Chuck ist ideal für die 5-Achs-Bearbeitung im | Термопатрон Power Mini Shrink Chuck идеально подходит для 5-ко- |
| Formenbau und in der Medizintechnik. An der Spitze sind sie extrem | ординатной обработки в производстве пресс-форм и в медицин- |
| schlank, wie von unseren Mini Shrink Chucks gewohnt. An der Basis | ской промышленности. Очень тонкий на конце, как и HAIMER Mini |
| sind sie aber verstärkt. Dadurch ist auch bei langer Auskraglänge eine | Shrink Chucks, патрон Power Mini Shrink усилен в основании. Это по- |
| effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich. | зволяет сохранить эффективность обработки даже при большом выле- |
| те инструмента. | |
| – 2 Varianten: Standard (3 mm Wandstärke) und extra schlank | – 2 типа: стандарт (толщина стенки 3 мм) и сверхтонкий (толщина стенки |
| (1,5 mm Wandstärke) | 1,5 мм) |
| – 3° Schräge im Bereich der Spitze | – угол 3° на кончике патрона |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – с резьбовыми отверстиями для балансировки балансировочными винтами |
| – Für HM-Werkzeuge mit Schaft-Toleranz h6 | – для твердосплавного инструмента под хвостовик с допуском h6 |
| – Achtung: Schrumpfen nur mit Schrumpf- und Kühlhülsen | – внимание: термоусадка только с термоусадочными и охлаждаю- |
щими втулками
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet
| A | Точная балансировка корпуса оправки |
| L | G2.5 25.000 1/min 1/мин |
| oder/или U < 1 gmm | |
| 3° | Alle Funktionsflächen feinbearbeitet |
| Oбработка всех функциональных | |
| поверхностей | |
| T Kegeltoleranz AT3 |
Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
BT40
Spann/Диаметр зажима D1 [mm] 03 04 05 06 08 10 12 16
- D2 [mm] standard/стандарт 09 10 11 12 14 16 18 24
- D2 [mm] extra schlank/сверхтонкий 06 07 08 09 11 13 15 —
| T [mm] | — — — — — 68 75 75 | |
| L [mm] ZG130 | 50 50 50 50 50 50 50 50 | |
| Maß/Размер A [mm] ZG130 | 130 130 130 130 130 130 130 130 | |
| Bestell-Nr./Н° заказа standard/стандартный 40.684… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 .16.8 | |
| Bestell-Nr./Н° заказа extra schlank/сверхтонкий 40.674… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 — | |
| L [mm] | 80 80 80 80 80 80 80 80 | |
| Maß/Размер A [mm] | überlang/сверхдлинный | 160 160 160 160 160 160 160 160 |
| Bestell-Nr./Н° заказа standard/стандартный 40.682… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 .16.8 | |
| Bestell-Nr./Н° заказа extra schlank/сверхтонкий 40.672… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 — | |
| Maß/Размер A [mm] ZG200 | 200 200 200 200 200 200 200 200 | |
| Bestell-Nr./Н° заказа standard/стандартный 40.686… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 .16.8 | |
| Bestell-Nr./Н° заказа extra schlank/сверхтонкий 40.676… | .03.8 .04.8 .05.8 .06.8 .08.8 .10.8 .12.8 — |
