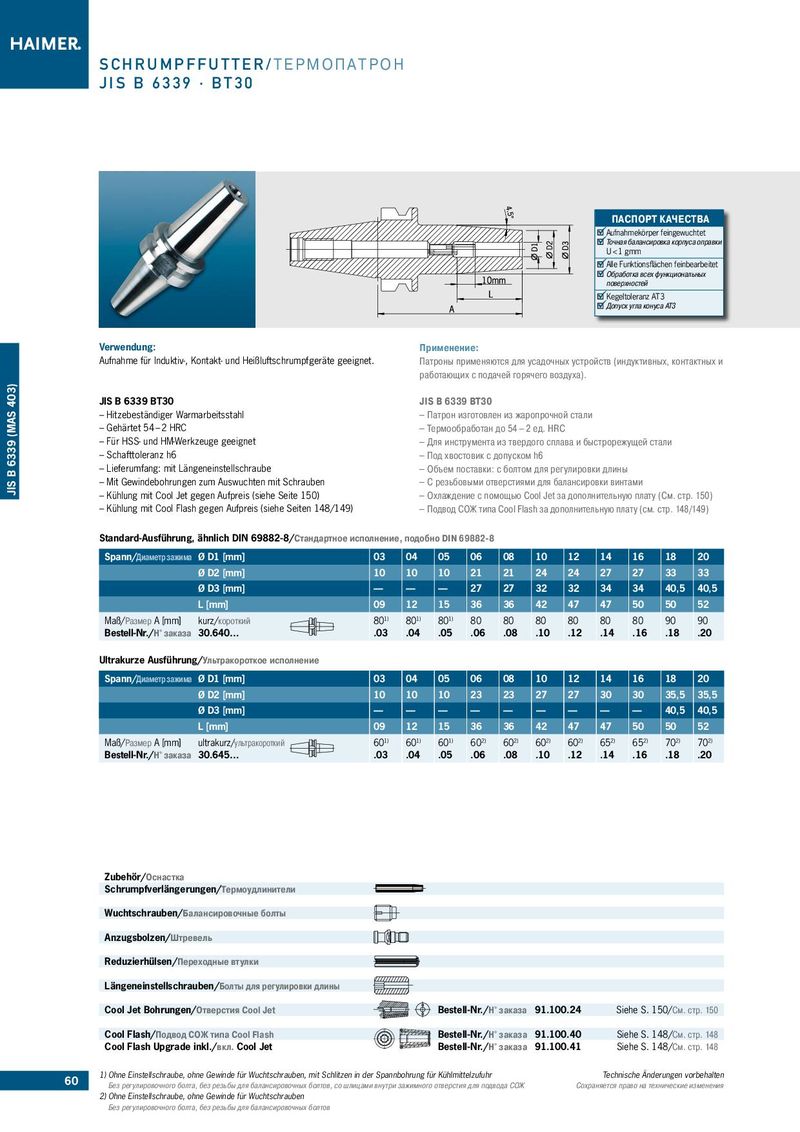

Каталог Haimer инструментальные оправки - страница 60
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| JIS B 6339 BT30 | JIS B 6339 BT30 |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge geeignet | – Для инструмента из твердого сплава и быстрорежущей стали |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Lieferumfang: mit Längeneinstellschraube | – Объем поставки: с болтом для регулировки длины |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – С резьбовыми отверстиями для балансировки винтами |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение с помощью Cool Jet за дополнительную плату (См. cтр. 150) |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | 33 | 33 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | 40,5 | 40,5 | |
| L [mm] | 09 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | 50 | 52 | |
| Maß/Размер A [mm] | kurz/короткий | 801) | 801) | 801) | 80 | 80 | 80 | 80 | 80 | 80 | 90 | 90 |
| Bestell-Nr./Н° заказа | 30.640… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 |
Ultrakurze Ausführung/Ультракороткое исполнение
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 |
| Ø D2 [mm] | 10 | 10 | 10 | 23 | 23 | 27 | 27 | 30 | 30 | 35,5 | 35,5 | |
| L [mm] Ø D3 [mm] | 09 — | 12 — | 15 — | 36 — | 36 — | 42 — | 47 — | 47 — | 50 — | 50 4 ,5 | 52 40,5 | |
| Maß/Размер A [mm] | ultrakurz/ультракороткий L [mm] | 601) 09 | 601) 12 | 601) 15 | 602) 36 | 602) 36 | 602) 42 | 602) 47 | 652) 47 | 652) 50 | 702) 50 | 702) 52 |
| Bestell-Nr./Н° заказа Maß/Размер A [mm] | 30.645. ultrakurz/ультракороткий | .03 601) | .04 601) | .05 601) | .06 602) | .08 602) | .10 602) | .12 602) | .14 652) | .16 652) | .18 702) | .20 702) |
| Bestell-Nr./Н° заказа | 30.645… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 |
Zubehör/Оснастка Schrumpfverlängerungen/Термоудлинители Wuchtschrauben/Балансировoчные болты Anzugsbolzen/Штревель Reduzierhülsen/Переходные втулки Längeneinstellschrauben/Болты для регулировки длины
Cool Jet Bohrungen/Отверстия Cool Jet Bestell-Nr./Н° заказа 91.100.24 Siehe S. 150/См. cтр. 150
6060 1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr Technische Änderungen vorbehalten
2) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben Без регулировочного болта, без резьбы для балансировочных болтов
