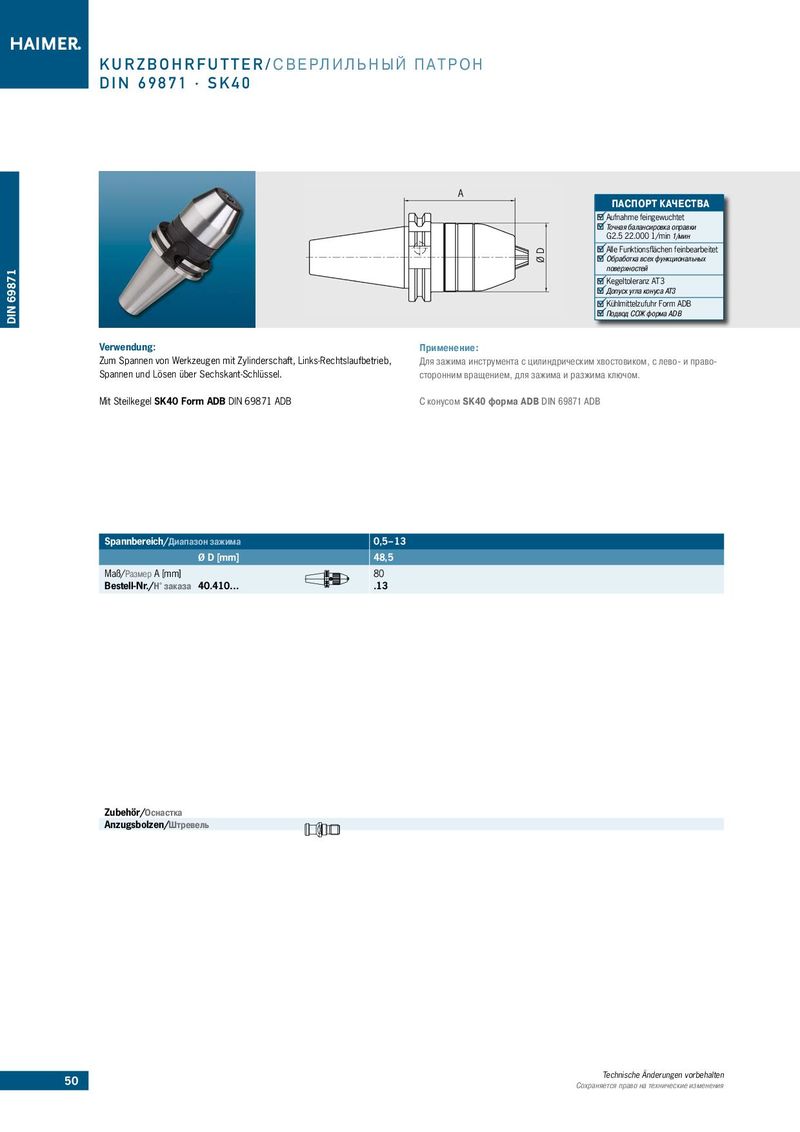

K U R Z B O H R F U T T E R / С В Е РЛ И Л Ь Н Ы Й П А Т Р О Н DIN 69871 · SK40 A ПАСПОРТ КАЧЕСТВА Aufnahme feingewuchtet Точная балансировка оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet ØD Oбработка всех функциональных поверхностей DIN 69871 Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB Verwendung: Применение: Zum Spannen von Werkzeugen mit Zylinderschaft, Links-Rechtslaufbetrieb, Для зажима инструмента с цилиндрическим хвостовиком, с лево- и право- Spannen und Lösen über Sechskant-Schlüssel. сторонним вращением, для зажима и разжима ключом. Mit Steilkegel SK40 Form ADB DIN 69871 ADB С конусом SK40 форма ADB DIN 69871 ADB Spannbereich/Диапазон зажима 0,5 – 13 Ø D [mm] 48,5 Maß/Размер A [mm] 80 Bestell-Nr./Н° заказа 40.410… .13 Zubehör/Оснастка Anzugsbolzen/Штревель Technische Änderungen vorbehalten 50 Сохраняется право на технические изменения
