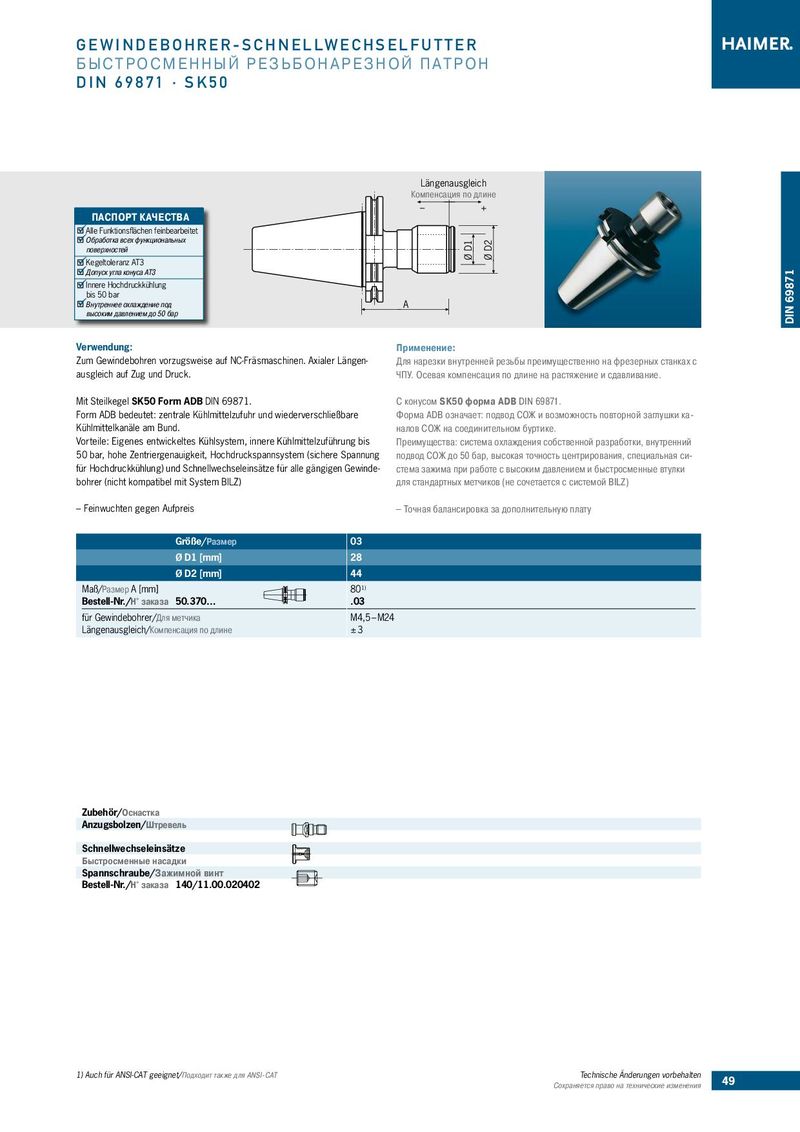

Каталог Haimer инструментальные оправки - страница 49

G E W I N D E B O H R E R - S C H N E L LW E C H S E L F U T T E R БЫСТРОСМЕННЫЙ РЕЗЬБОНАРЕЗНОЙ ПАТРОН DIN 69871 · SK50 Längenausgleich Компенсация по длине –      + ПАСПОРТ КАЧЕСТВА Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных Ø D1 Ø D2 поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 DIN 69871 Innere Hochdruckkühlung bis 50 bar Внутреннее охлаждение под A высоким давлением до 50 бар Verwendung: Применение: Zum Gewindebohren vorzugsweise auf NC-Fräsmaschinen. Axialer Längen­ Для нарезки внутренней резьбы преимущественно на фрезерных станках с ausgleich auf Zug und Druck. ЧПУ. Осевая компенсация по длине на растяжение и сдавливание. Mit Steilkegel SK50 Form ADB DIN 69871. С конусом SK50 форма ADB DIN 69871. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: подвод СОЖ и возможность повторной заглушки ка- Kühlmittelkanäle am Bund. налов СОЖ на соединительном буртике. Vorteile: Eigenes entwickeltes Kühlsystem, innere Kühlmittelzuführung bis Преимущества: cистема охлаждения собственной разработки, внутренний 50 bar, hohe Zentriergenauigkeit, Hochdruckspannsystem (sichere Spannung подвод СОЖ до 50 бар, высокая точность центрирования, специальная си- für Hochdruckkühlung) und Schnellwechseleinsätze für alle gängigen Gewinde­ стема зажима при работе с высоким давлением и быстросменные втулки bohrer (nicht kompatibel mit System BILZ) для стандартных метчиков (не сочетается с системой BILZ) ––Feinwuchten gegen Aufpreis ––Точная балансировка за дополнительную плату Größe/Размер 03 Ø D1 [mm] 28 Ø D2 [mm] 44 Maß/Размер A [mm] 801) Bestell-Nr./Н° заказа 50.370… .03 für Gewindebohrer/Для метчика M4,5 – M24 Längenausgleich/Компенсация по длине ± 3 Zubehör/Оснастка Anzugsbolzen/Штревель Schnellwechseleinsätze Быстросменные насадки Spannschraube/Зажимной винт Bestell-Nr./Н° заказа 140/11.00.020402 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten 49 Сохраняется право на технические изменения
