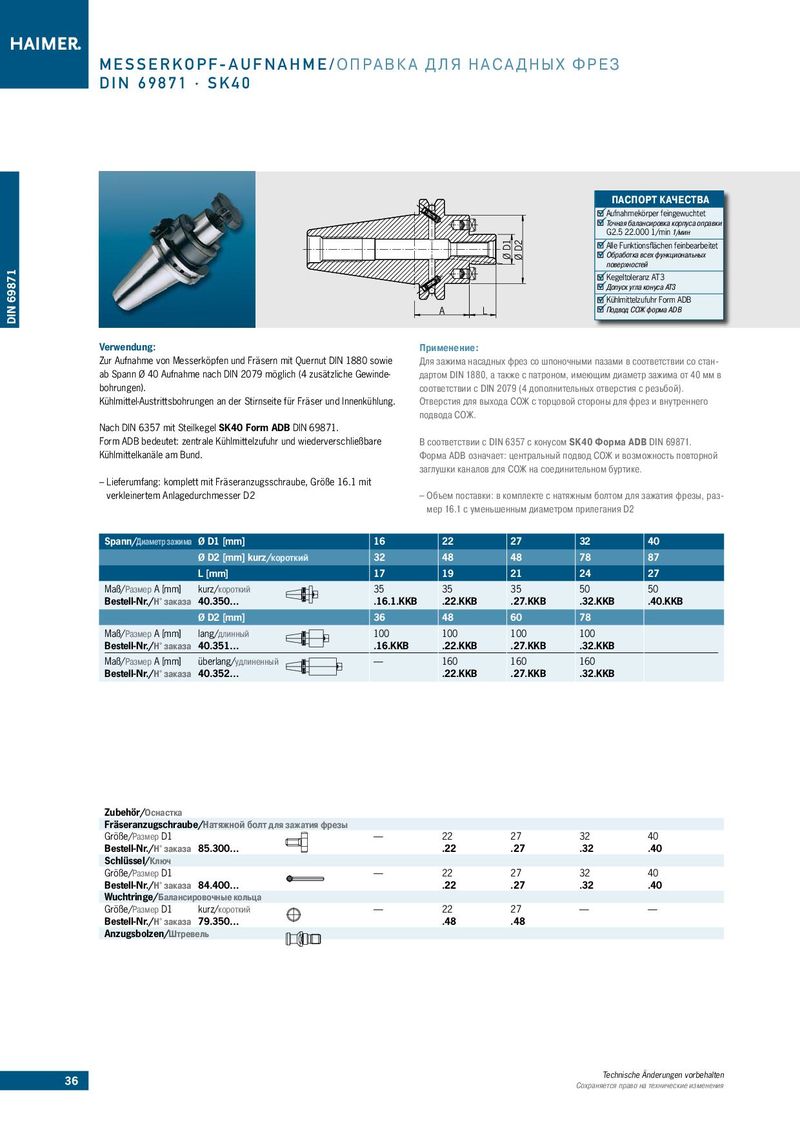

Каталог Haimer инструментальные оправки - страница 36
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Ø D1 Ø D2 Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB
| Подвод СОЖ форма ADB L A | |
| Verwendung: | Применение: |
| Zur Aufnahme von Messerköpfen und Fräsern mit Quernut DIN 1880 sowie | Для зажима насадных фрез со шпоночными пазами в соответствии со стан- |
| ab Spann Ø 40 Aufnahme nach DIN 2079 möglich (4 zusätzliche Gewinde- | дартом DIN 1880, а также с патроном, имеющим диаметр зажима от 40 мм в |
| bohrungen). | соответствии с DIN 2079 (4 дополнительных отверстия с резьбой). |
| Kühlmittel-Austrittsbohrungen an der Stirnseite für Fräser und Innenkühlung. | Отверстия для выхода СОЖ с торцовой стороны для фрез и внутреннего |
| подвода СОЖ. | |
| Nach DIN 6357 mit Steilkegel SK40 Form ADB DIN 69871. | |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | В соответствии с DIN 6357 с конусом SK40 Форма ADB DIN 69871. |
| Kühlmittelkanäle am Bund. | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| заглушки каналов для СОЖ на соединительном буртике. | |
| – Lieferumfang: komplett mit Fräseranzugsschraube, Größe 16.1 mit | |
| verkleinertem Anlagedurchmesser D2 | – Объем поставки: в комплекте с натяжным болтом для зажатия фрезы, раз- |
| мер 16.1 с уменьшенным диаметром прилегания D2 |
| Spann/Диаметр зажима Ø D1 [mm] | 40 32 27 22 16 | ||
| Ø D2 [mm] kurz/короткий 32 48 48 78 87 | |||
| L [mm] | 17 19 21 24 27 | ||
| Maß/Размер A [mm] | kurz/короткий | 35 35 35 50 50 | |
| Bestell-Nr./Н° заказа 40.350… | .16.1.KKB .22.KKB .27.KKB .32.KKB .40.KKB | ||
| Ø D2 [mm] | 36 48 60 78 | ||
| Maß/Размер A [mm] | lang/длинный | 100 100 100 100 | |
| Bestell-Nr./Н° заказа 40.351… | .16.KKB .22.KKB .27.KKB .32.KKB | ||
| Maß/Размер A [mm] | überlang/удлиненный | — 160 160 160 |
Bestell-Nr./Н° заказа 40.352… .22.KKB .27.KKB .32.KKB
Zubehör/Оснастка
| Fräseranzugschraube/Натяжной болт д | ля зажатия фрезы | ||||
| Größe/Размер D1 | — | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.300… | .22 | .27 | .32 | .40 | |
| Schlüssel/Ключ | |||||
| Größe/Размер D1 | — | 22 | 27 | 32 | 40 |
| Bestell-Nr./Н° заказа 84.400… | .22 | .27 | .32 | .40 | |
| Wuchtringe/Балансировочные кольца | |||||
| Größe/Размер D1 kurz/короткий | — | 22 | 27 | — | — |
| Bestell-Nr./Н° заказа 79.350… | .48 | .48 | |||
| Anzugsbolzen/Штревель |
