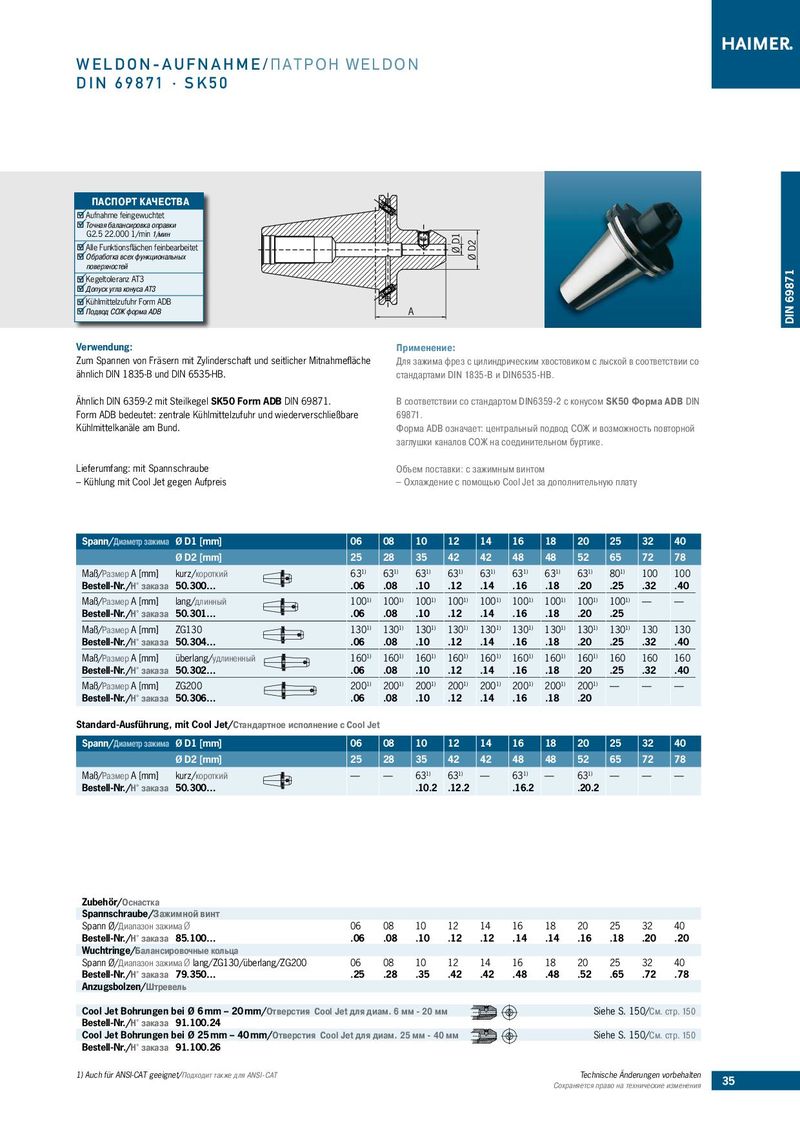

ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 22.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB A
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und seitlicher Mitnahmefläche | Для зажима фрез с цилиндрическим хвостовиком с лыской в соответствии со |
| ähnlich DIN 1835-B und DIN 6535-HB. | стандартами DIN 1835-B и DIN6535-HB. |
| Ähnlich DIN 6359-2 mit Steilkegel SK50 Form ADB DIN 69871. | В соответствии со стандартом DIN6359-2 с конусом SK50 Форма ADB DIN |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | 69871. |
| Kühlmittelkanäle am Bund. | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| заглушки каналов СОЖ на соединительном буртике. | |
| Lieferumfang: mit Spannschraube | Объем поставки: с зажимным винтом |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение с помощью Cool Jet за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Ø D2 [mm] | 25 | 28 | 35 | 42 | 42 | 48 | 48 | 52 | 65 | 72 | 78 | |
| Maß/Размер A [mm] | kurz/короткий | 631) | 631) | 631) | 631) | 631) | 631) | 631) | 631) | 801) | 100 | 100 |
| Bestell-Nr./Н° заказа | 50.300… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | .40 |
| Maß/Размер A [mm] | lang/длинный | 1001) | 1001) | 1001) | 1001) | 1001) | 1001) | 1001) | 1001) | 1001) | — | — |
| Bestell-Nr./Н° заказа | 50.301… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | ||
| Maß/Размер A [mm] | ZG130 | 1301) | 1301) | 1301) | 1301) | 1301) | 1301) | 1301) | 1301) | 1301) | 130 | 130 |
| Bestell-Nr./Н° заказа | 50.304… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | .40 |
| Maß/Размер A [mm] | überlang/удлиненный | 1601) | 1601) | 1601) | 1601) | 1601) | 1601) | 1601) | 1601) | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | 50.302… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .25 | .32 | .40 |
| Maß/Размер A [mm] | ZG200 | 2001) | 2001) | 2001) | 2001) | 2001) | 2001) | 2001) | 2001) | — | — | — |
| Bestell-Nr./Н° заказа | 50.306… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 |
Standard-Ausführung, mit Cool Jet/Стандартное исполнение с Cool Jet
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Ø D2 [mm] | 25 | 28 | 35 | 42 42 | 48 | 48 | 52 | 65 | 72 | 78 | |
| Maß/Размер A [mm] | kurz/короткий | — | — | 631) | 631) — | 631) | — | 631) | — | — | — |
| Bestell-Nr./Н° заказа | 50.300… | .10.2 | .12.2 | .16.2 | .20.2 |
Zubehör/Оснастка
| Spannschraube/Зажимной винт | |||||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 | .18 | .20 | .20 |
| Wuchtringe/Балансировочные кольца | |||||||||||
| Spann Ø/Диапазон зажимаØlang/ZG130/überlang/ZG200 | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 | 40 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .42 | .48 | .48 | .52 | .65 | .72 | .78 |
| Anzugsbolzen/Штревель | |||||||||||
| Cool Jet Bohrungen bei Ø 6 mm – 20 mm/Отверстия Bestell-Nr./Н° заказа 91.100.24 | Cool Jet для д | иам. 6 | мм - 20 | мм | Sie | he S. | 150/См. | cтр. 150 | |||
| Cool Jet Bohrungen bei Ø 25 mm – 40 mm/Отверстия | Cool Jet для | диам. 2 | 5 мм - 4 | 0 мм | Sie | he S. | 150/См. | cтр. 150 |
