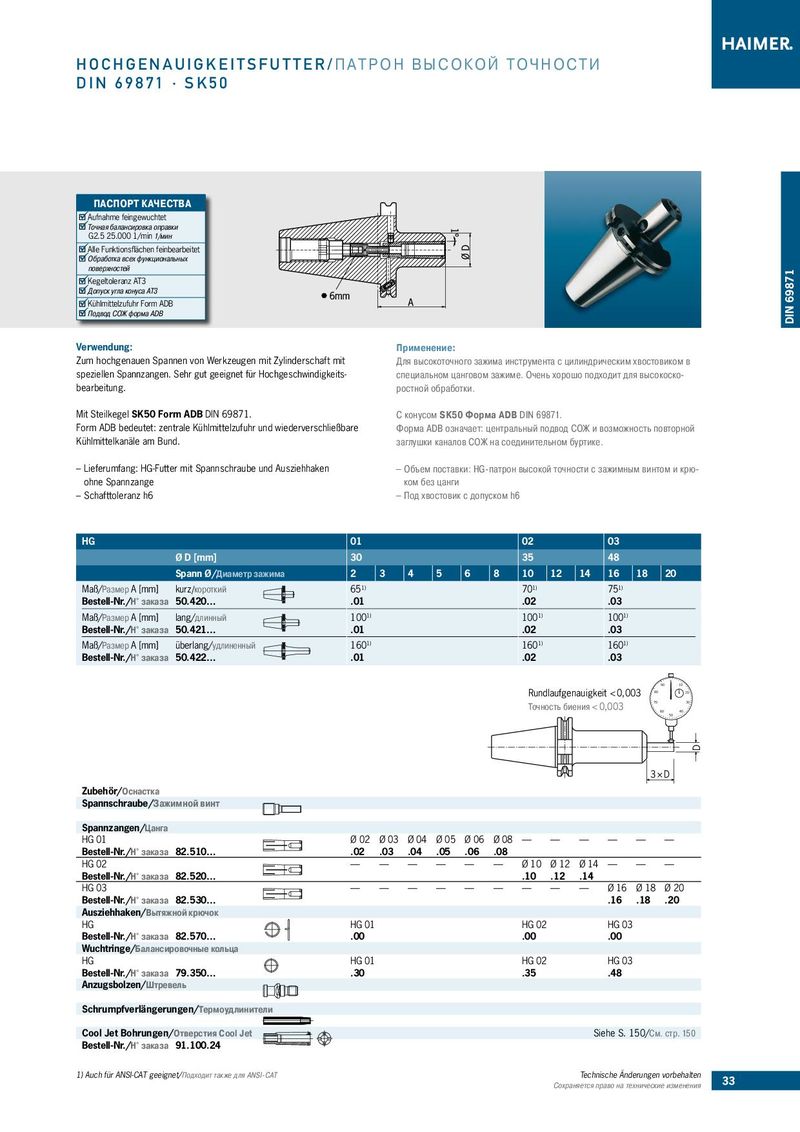

HOCHGENAUIGKEITSFUTTER/ПАТРОН ВЫСОКОЙ ТОЧНОСТИ DIN 69871 · SK50 ПАСПОРТ КАЧЕСТВА Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей DIN 69871 Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB Verwendung: Применение: Zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft mit Для высокоточного зажима инструмента с цилиндрическим хвостовиком в speziellen Spannzangen. Sehr gut geeignet für Hochgeschwindigkeits­ специальном цанговом зажиме. Очень хорошо подходит для высокоско- bearbeitung. ростной обработки. Mit Steilkegel SK50 Form ADB DIN 69871. С конусом SK50 Форма ADB DIN 69871. Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare Форма ADB означает: центральный подвод СОЖ и возможность повторной Kühlmittelkanäle am Bund. заглушки каналов СОЖ на соединительном буртике. ––Lieferumfang: HG-Futter mit Spannschraube und Ausziehhaken ––Объем поставки: HG-патрон высокой точности с зажимным винтом и крю- ohne Spannzange ком без цанги ––Schafttoleranz h6 ––Под хвостовик с допуском h6 HG 01 02 03 Ø D [mm] 30 35 48 Spann Ø/Диаметр зажима 2 3 4 5 6 8 10 12 14 16 18 20 Maß/Размер A [mm] kurz/короткий 651) 701) 751) Bestell-Nr./Н° заказа 50.420… .01 .02 .03 Maß/Размер A [mm] lang/длинный 1001) 1001) 1001) Bestell-Nr./Н° заказа 50.421… .01 .02 .03 Maß/Размер A [mm] überlang/удлиненный 1601) 1601) 1601) Bestell-Nr./Н° заказа 50.422… .01 .02 .03 90 10 Rundlaufgenauigkeit < 0,003 80 20 Точность биения < 0,003 70 30 60 40 50 D 3 × D Zubehör/Оснастка Spannschraube/Зажимной винт Spannzangen/Цанга HG 01 Ø 02 Ø 03 Ø 04 Ø 05 Ø 06 Ø 08 — — — — — — Bestell-Nr./Н° заказа 82.510… .02 .03 .04 .05 .06 .08 HG 02 — — — — — — Ø 10 Ø 12 Ø 14 — — — Bestell-Nr./Н° заказа 82.520… .10 .12 .14 HG 03 — — — — — — — — — Ø 16 Ø 18 Ø 20 Bestell-Nr./Н° заказа 82.530… .16 .18 .20 Ausziehhaken/Вытяжной крючок HG HG 01 HG 02 HG 03 Bestell-Nr./Н° заказа 82.570… .00 .00 .00 Wuchtringe/Балансировочные кольца HG HG 01 HG 02 HG 03 Bestell-Nr./Н° заказа 79.350… .30 .35 .48 Anzugsbolzen/Штревель Schrumpfverlängerungen/Термоудлинители Cool Jet Bohrungen/Отверстия Cool Jet Siehe S. 150/См. cтр. 150 Bestell-Nr./Н° заказа 91.100.24 1) Auch für ANSI-CAT geeignet/Подходит также для ANSI-CAT Technische Änderungen vorbehalten 33 Сохраняется право на технические изменения
