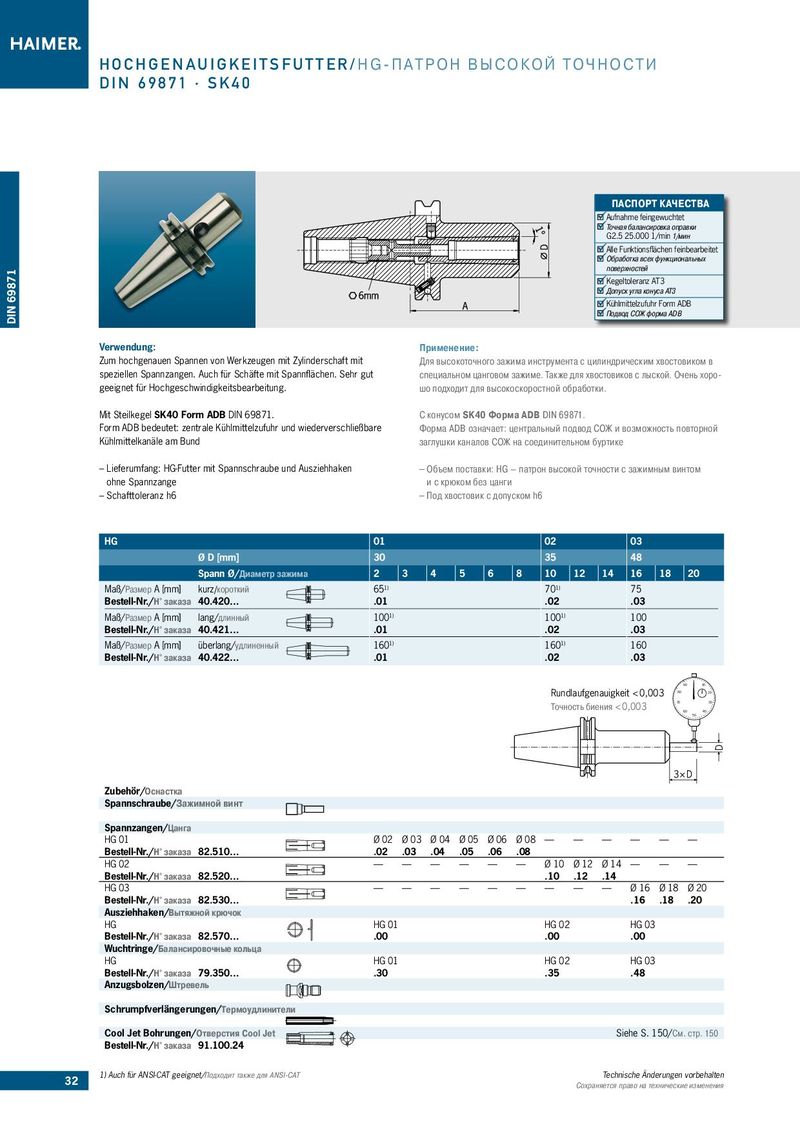

ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Kegeltoleranz AT3 Допуск угла конуса АТ3 Kühlmittelzufuhr Form ADB Подвод СОЖ форма ADB
| Verwendung: | Применение: |
| Zum hochgenauen Spannen von Werkzeugen mit Zylinderschaft mit | Для высокоточного зажима инструмента с цилиндрическим хвостовиком в |
| speziellen Spannzangen. Auch für Schäfte mit Spannflächen. Sehr gut | специальном цанговом зажиме. Также для хвостовиков с лыской. Очень хоро- |
| geeignet für Hochgeschwindigkeitsbearbeitung. | шо подходит для высокоскоростной обработки. |
| Mit Steilkegel SK40 Form ADB DIN 69871. | С конусом SK40 Форма ADB DIN 69871. |
| Form ADB bedeutet: zentrale Kühlmittelzufuhr und wiederverschließbare | Форма ADB означает: центральный подвод СОЖ и возможность повторной |
| Kühlmittelkanäle am Bund | заглушки каналов СОЖ на соединительном буртике |
| – Lieferumfang: HG-Futter mit Spannschraube und Ausziehhaken | – Объем поставки: HG – патрон высокой точности с зажимным винтом |
| ohne Spannzange | и с крюком без цанги |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
HG 01 02 03 Ø D [mm] 30 35 48 Spann Ø/Диаметр зажима 2 3 4 5 6 8 10 12 14 16 18 20
| Maß/Размер A [mm] | kurz/короткий 651) | 701) | 75 | |
| Bestell-Nr./Н° заказа | 40.420… | .01 .02 .03 | ||
| Maß/Размер A [mm] | lang/длинный 1001) | 1001) | 100 | |
| Bestell-Nr./Н° заказа | 40.421… | .01 .02 .03 | ||
| Maß/Размер A [mm] | überlang/удлиненный 1601) | 1601) | 160 | |
| Bestell-Nr./Н° заказа | 40.422… | .01 .02 .03 |
| Rundl Точно | aufgen сть бие | auigkeit < 0,0 ния< 0,003 | 10 90 50 20 30 40 60 70 80 03 D 3× D | |||||||
| Zubehör/Оснастка | ||||||||||
| Spannschraube/Зажимной винт | ||||||||||
| Spannzangen/Цанга | ||||||||||
| HG 01 | Ø 02 | Ø 03 | Ø 04 | Ø 05 | Ø 06 | Ø 08 | — | — | — — | — — |
| Bestell-Nr./Н° заказа 82.510… | .02 | .03 | .04 | .05 | .06 | .08 | ||||
| HG 02 | — | — | — | — | — | — | Ø 10 | Ø 12 | Ø 14 — | — — |
| Bestell-Nr./Н° заказа 82.520… | .10 | .12 | .14 | |||||||
| HG 03 | — | — | — | — | — | — | — | — | — Ø 16 | Ø 18 Ø 20 |
| Bestell-Nr./Н° заказа 82.530… | .16 | .18 .20 | ||||||||
| Ausziehhaken/Вытяжной крючок | ||||||||||
| HG | HG 01 | HG 02 | HG 03 | |||||||
| Bestell-Nr./Н° заказа 82.570… | .00 | .00 | .00 | |||||||
| Wuchtringe/Балансировочные кольца | ||||||||||
| HG | HG 01 | HG 02 | HG 03 | |||||||
| Bestell-Nr./Н° заказа 79.350… | .30 | .35 | .48 | |||||||
| Anzugsbolzen/Штревель | ||||||||||
| Schrumpfverlängerungen/Термоудлинит | ели | |||||||||
| Cool Jet Bohrungen/Отверстия Cool Jet | Siehe S. 1 | 50/См. cтр. 150 | ||||||||
| Bestell-Nr./Н° заказа 91.100.24 |
