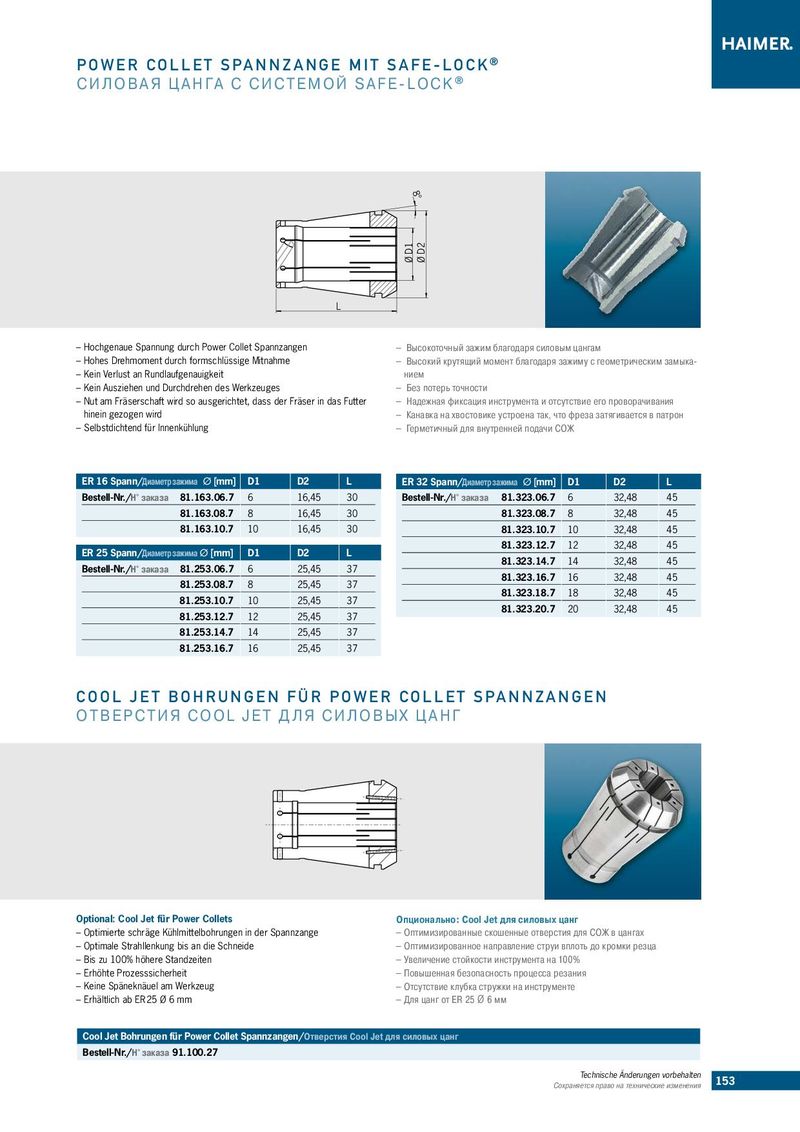

POWER COLLET SPANNZANGE MIT S A F E - L O C K ®
CИЛОВАЯ ЦАНГА С СИСТЕМОЙ S A F E - L O C K ®
8°
Ø D1 Ø D2
L
| – Hochgenaue Spannung durch Power Collet Spannzangen | – Высокоточный зажим благодаря силовым цангам |
| – Hohes Drehmoment durch formschlüssige Mitnahme | – Высокий крутящий момент благодаря зажиму с геометрическим замыка- |
| – Kein Verlust an Rundlaufgenauigkeit | нием |
| – Kein Ausziehen und Durchdrehen des Werkzeuges | – Без потерь точности |
| – Nut am Fräserschaft wird so ausgerichtet, dass der Fräser in das Futter | – Надежная фиксация инструмента и отсутствие его проворачивания |
| hinein gezogen wird | – Канавка на хвостовике устроена так, что фреза затягивается в патрон |
| – Selbstdichtend für Innenkühlung | – Герметичный для внутренней подачи СОЖ |
| ER 16 Spann/Диаметр з | ажима Ø[mm] | D1 | D2 | L |
| Bestell-Nr./Н° заказа | 81.163.06.7 | 6 | 16,45 | 30 |
| 81.163.08.7 | 8 | 16,45 | 30 | |
| 81.163.10.7 | 10 | 16,45 | 30 | |
| ER 25 Spann/Диаметр з | ажима Ø[mm] | D1 | D2 | L |
| Bestell-Nr./Н° заказа | 81.253.06.7 | 6 | 25,45 | 37 |
| 81.253.08.7 | 8 | 25,45 | 37 | |
| 81.253.10.7 | 10 | 25,45 | 37 | |
| 81.253.12.7 | 12 | 25,45 | 37 | |
| 81.253.14.7 | 14 | 25,45 | 37 | |
| 81.253.16.7 | 16 | 25,45 | 37 |
| ER 32 Spann/Диаметр | зажима Ø[mm] | D1 | D2 | L |
| Bestell-Nr./Н° заказа | 81.323.06.7 | 6 | 32,48 | 45 |
| 81.323.08.7 | 8 | 32,48 | 45 | |
| 81.323.10.7 | 10 | 32,48 | 45 | |
| 81.323.12.7 | 12 | 32,48 | 45 | |
| 81.323.14.7 | 14 | 32,48 | 45 | |
| 81.323.16.7 | 16 | 32,48 | 45 | |
| 81.323.18.7 | 18 | 32,48 | 45 | |
| 81.323.20.7 | 20 | 32,48 | 45 |
COOL JET BOHRUNGEN FÜR POWER COLLET SPANNZANGEN
ОТВЕРСТИЯ СOOL JET ДЛЯ СИЛОВЫХ ЦАНГ
| Optional: Cool Jet für Power Collets | Опционально: Cool Jet для силовых цанг |
| – Optimierte schräge Kühlmittelbohrungen in der Spannzange | – Оптимизированные скошенные отверстия для СОЖ в цангах |
| – Optimale Strahllenkung bis an die Schneide | – Оптимизированное направление струи вплоть до кромки резца |
| – Bis zu 100% höhere Standzeiten | – Увеличение стойкости инструмента на 100% |
| – Erhöhte Prozesssicherheit | – Повышенная безопасность процесса резания |
| – Keine Späneknäuel am Werkzeug | – Отсутствие клубка стружки на инструменте |
| – Erhältlich ab ER 25 Ø 6 mm | – Для цанг от ER 25 Ø 6 мм |
Cool Jet Bohrungen für Power Collet Spannzangen/Отверстия Сool Jet для силовых цанг
