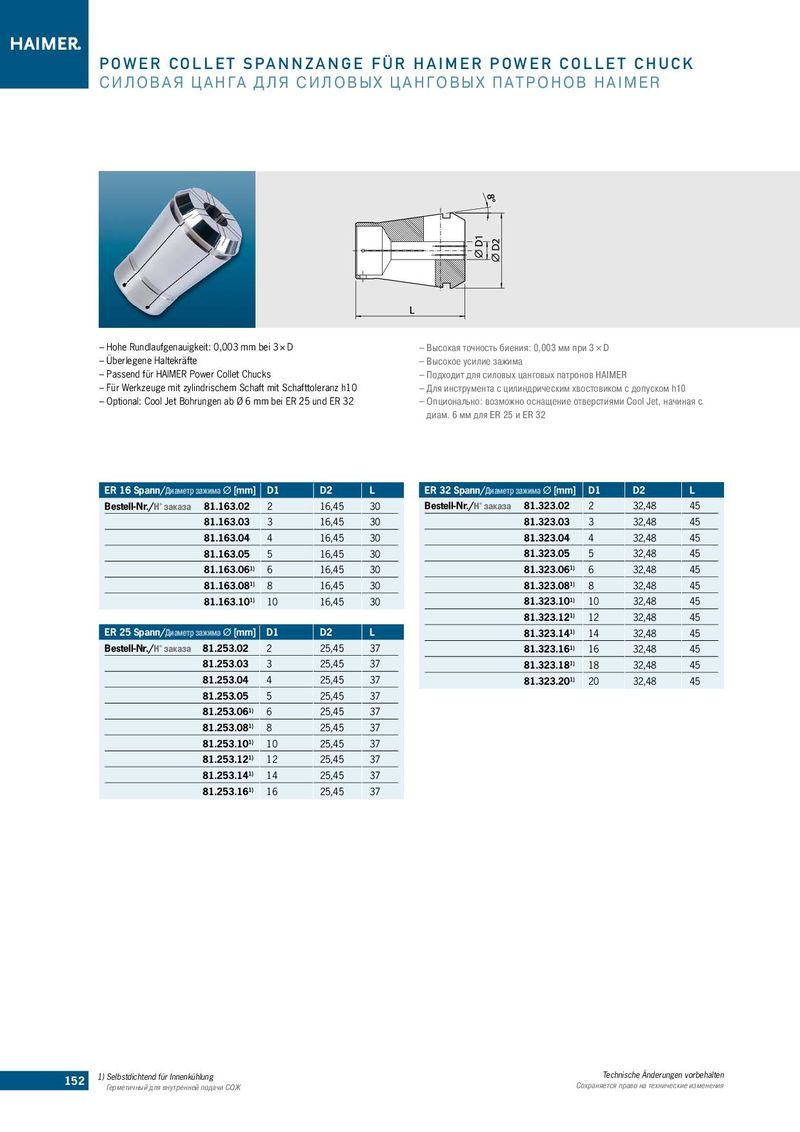

POWER COLLET SPANNZANGE FÜR HAIMER POWER COLLET CHUCK
CИЛОВАЯ ЦАНГА ДЛЯ СИЛОВЫХ ЦАНГОВЫХ ПАТРОНОВ HAIMER
| – Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D | – Высокая точность биения: 0,003 мм при 3 × D |
| – Überlegene Haltekräfte | – Высокое усилие зажима |
| – Passend für HAIMER Power Collet Chucks | – Подходит для силовых цанговых патронов HAIMER |
| – Für Werkzeuge mit zylindrischem Schaft mit Schafttoleranz h10 | – Для инструмента с цилиндрическим хвостовиком с допуском h10 |
| – Optional: Cool Jet Bohrungen ab Ø 6 mm bei ER 25 und ER 32 | – Опционально: возможно оснащение отверстиями Cool Jet, начиная с |
диам. 6 мм для ER 25 и ER 32
| ER 16 Spann/Диаметр з | ажима Ø[mm] | D1 | D2 | L | ER 32 Spann/Диаметр з | ажима Ø[mm] | D1 | D2 | L |
| Bestell-Nr./Н° заказа | 81.163.02 | 2 | 16,45 | 30 | Bestell-Nr./Н° заказа | 81.323.02 | 2 | 32,48 | 45 |
| 81.163.03 | 3 | 16,45 | 30 | 81.323.03 | 3 | 32,48 | 45 | ||
| 81.163.04 | 4 | 16,45 | 30 | 81.323.04 | 4 | 32,48 | 45 | ||
| 81.163.05 | 5 | 16,45 | 30 | 81.323.05 | 5 | 32,48 | 45 | ||
| 81.163.061) | 6 | 16,45 | 30 | 81.323.061) | 6 | 32,48 | 45 | ||
| 81.163.081) | 8 | 16,45 | 30 | 81.323.081) | 8 | 32,48 | 45 | ||
| 81.163.101) | 10 | 16,45 | 30 | 81.323.101) | 10 | 32,48 | 45 | ||
| 81.323.121) | 12 | 32,48 | 45 | ||||||
| ER 25 Spann/Диаметр з | ажима Ø[mm] | D1 | D2 | L | 81.323.141) | 14 | 32,48 | 45 | |
| Bestell-Nr./Н° заказа | 81.253.02 | 2 | 25,45 | 37 | 81.323.161) | 16 | 32,48 | 45 | |
| 81.253.03 | 3 | 25,45 | 37 | 81.323.181) | 18 | 32,48 | 45 | ||
| 81.253.04 | 4 | 25,45 | 37 | 81.323.201) | 20 | 32,48 | 45 | ||
| 81.253.05 | 5 | 25,45 | 37 | ||||||
| 81.253.061) | 6 | 25,45 | 37 | ||||||
| 81.253.081) | 8 | 25,45 | 37 | ||||||
| 81.253.101) | 10 | 25,45 | 37 | ||||||
| 81.253.121) | 12 | 25,45 | 37 | ||||||
| 81.253.141) | 14 | 25,45 | 37 | ||||||
| 81.253.161) | 16 | 25,45 | 37 |
152 1) Selbstdichtend für Innenkühlung Technische Änderungen vorbehalten
Герметичный для внутренней подачи CОЖ Сохраняется право на технические изменения
