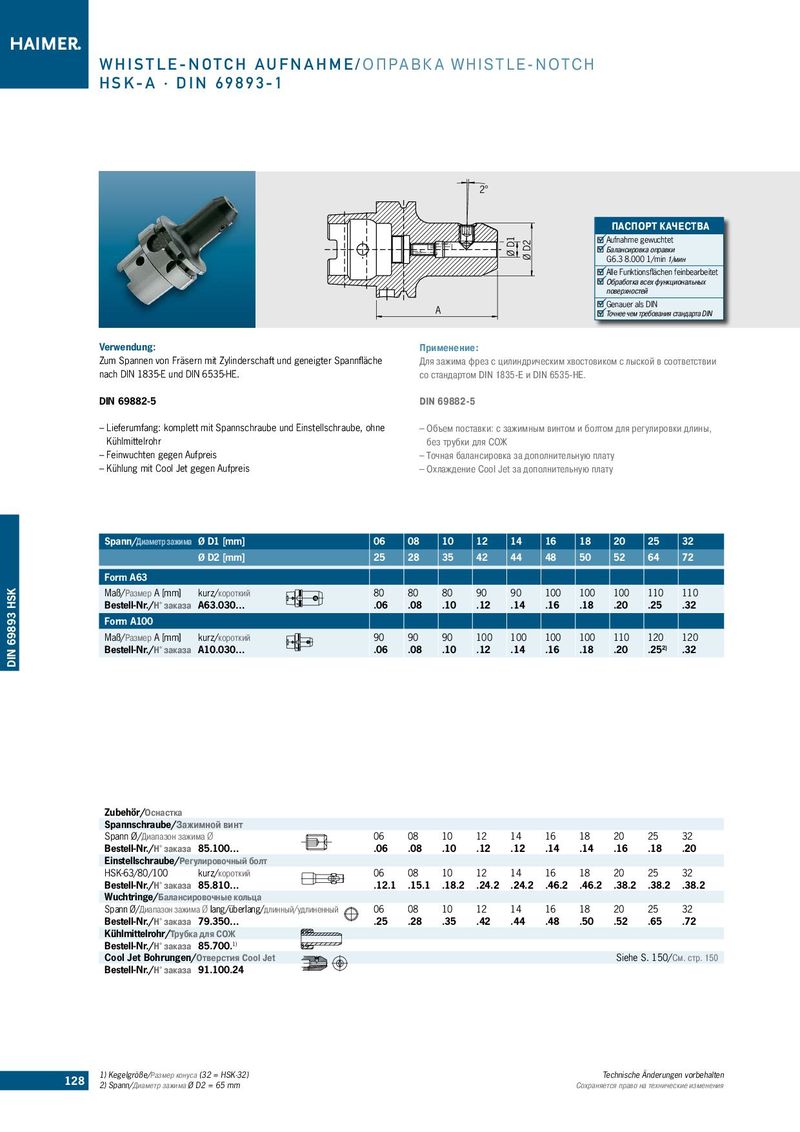

W H I S T L E - N O T C H A U F N A H M E /ОПРАВКА W H I S T L E - N O TC H
2°
ПАСПОРТ КАЧЕСТВА
Aufnahme gewuchtet Балансировка оправки G6.3 8.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN A Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Zum Spannen von Fräsern mit Zylinderschaft und geneigter Spannfläche | Для зажима фрез с цилиндрическим хвостовиком с лыской в соответствии |
| nach DIN 1835-E und DIN 6535-HE. | со стандартом DIN 1835-E и DIN 6535-HE. |
| DIN 69882-5 | DIN 69882-5 |
| – Lieferumfang: komplett mit Spannschraube und Einstellschraube, ohne | – Объем поставки: с зажимным винтом и болтом для регулировки длины, |
| Kühlmittelrohr | без трубки для СОЖ |
| – Feinwuchten gegen Aufpreis | – Точная балансировка за дополнительную плату |
| – Kühlung mit Cool Jet gegen Aufpreis | – Охлаждение Cool Jet за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Ø D2 [mm] | 25 | 28 | 35 | 42 | 44 | 48 | 50 | 52 | 64 | 72 | |
| Form A63 | |||||||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A63.030… | 80 .06 | 80 .08 | 80 .10 | 90 .12 | 90 .14 | 100 .16 | 100 .18 | 100 .20 | 110 .25 | 110 .32 |
| Form A100 | |||||||||||
| Maß/Размер A [mm] | kurz/короткий | 90 | 90 | 90 | 100 | 100 | 100 | 100 | 110 | 120 | 120 |
| Bestell-Nr./Н° заказа | A10.030… | .06 | .08 | .10 | .12 | .14 | .16 | .18 | .20 | .252) | .32 |
Zubehör/Оснастка
| Spannschraube/Зажимной винт | ||||||||||
| Spann Ø/Диапазон зажимаØ | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.100… | .06 | .08 | .10 | .12 | .12 | .14 | .14 | .16 | .18 | .20 |
| Einstellschraube/Регулировочный болт | ||||||||||
| HSK-63/80/100 kurz/короткий | 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 85.810… | .12.1 | .15.1 | .18.2 | .24.2 | .24.2 | .46.2 | .46.2 | .38.2 | .38.2 | .38.2 |
| Wuchtringe/Балансировочные кольца | ||||||||||
| Spann Ø/Диапазон зажимаØlang/überlang/длинны | й/удлиненный 06 | 08 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 32 |
| Bestell-Nr./Н° заказа 79.350… | .25 | .28 | .35 | .42 | .44 | .48 | .50 | .52 | .65 | .72 |
| Kühlmittelrohr/Трубка для СОЖ | ||||||||||
| Bestell-Nr./Н° заказа 85.700.1) | ||||||||||
| Cool Jet Bohrungen/Отверстия Cool Jet | Siehe | S. 150/С | м. cтр. 150 | |||||||
| Bestell-Nr./Н° заказа 91.100.24 |
2) Spann/Диаметр зажима Ø D2 = 65 mm Сохраняется право на технические изменения
