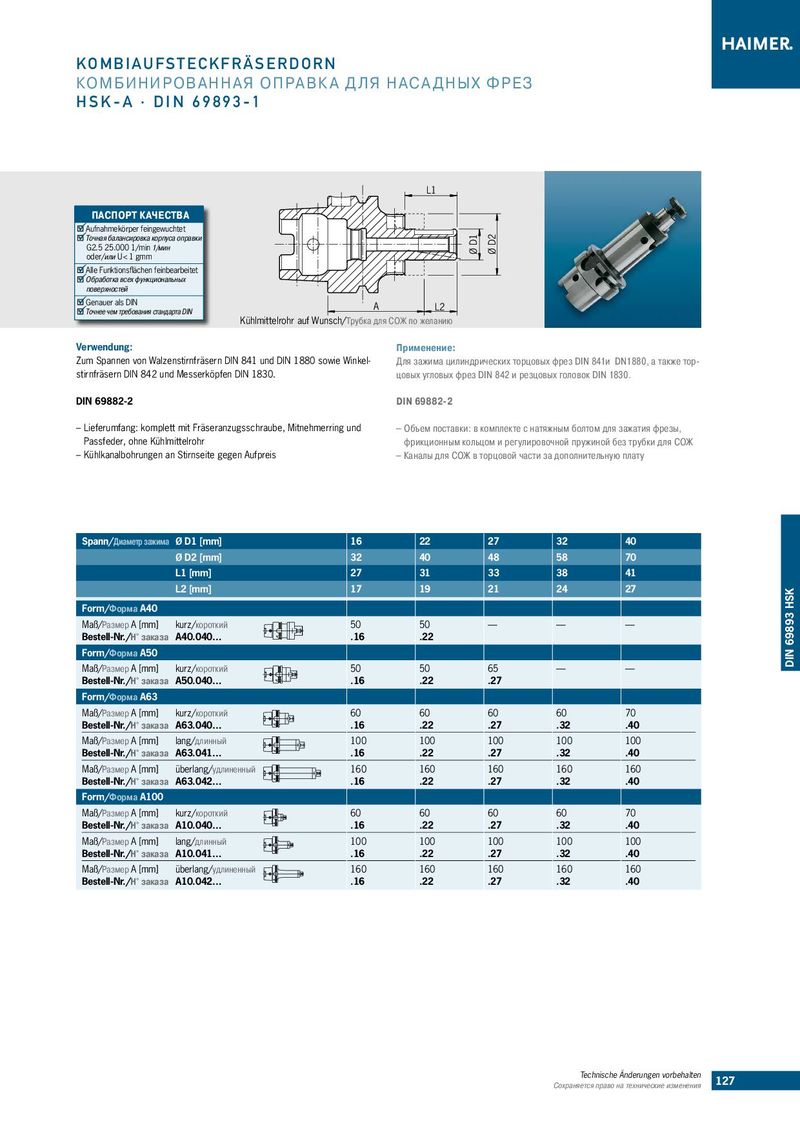

КОМБИНИРОВАННАЯ ОПРАВК А Д ЛЯ НАСА ДНЫХ ФРЕЗ
H S K - A · DIN 6 9 8 9 3 - 1
L1
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей
| Genauer als DIN | L2 A |
| Точнее чем требования стандарта DIN | |
| Kühlmittelrohr auf Wunsch/Трубка для СОЖ по желанию | |
| Verwendung: | Применение: |
| Zum Spannen von Walzenstirnfräsern DIN 841 und DIN 1880 sowie Winkel- | Для зажима цилиндрических торцовых фрез DIN 841и DN1880, а также тор- |
| stirnfräsern DIN 842 und Messerköpfen DIN 1830. | цовых угловых фрез DIN 842 и резцовых головок DIN 1830. |
| DIN 69882-2 | DIN 69882-2 |
| – Lieferumfang: komplett mit Fräseranzugsschraube, Mitnehmerring und | – Объем поставки: в комплекте с натяжным болтом для зажатия фрезы, |
| Passfeder, ohne Kühlmittelrohr | фрикционным кольцом и регулировочной пружиной без трубки для СОЖ |
| – Kühlkanalbohrungen an Stirnseite gegen Aufpreis | – Каналы для СОЖ в торцовой части за дополнительную плату |
| Spann/Диаметр зажима | Ø D1 [mm] | 16 | 22 | 27 | 32 | 40 |
| Ø D2 [mm] | 32 | 40 | 48 | 58 | 70 | |
| L1 [mm] | 27 | 31 | 33 | 38 | 41 | |
| L2 [mm] | 17 | 19 | 21 | 24 | 27 | |
| Form/Форма A40 | ||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A40.040… | 50 .16 | 50 .22 | — | — | — |
| Form/Форма A50 | ||||||
| Maß/Размер A [mm] Bestell-Nr./Н° заказа | kurz/короткий A50.040… | 50 .16 | 50 .22 | 65 .27 | — | — |
| Form/Форма A63 | ||||||
| Maß/Размер A [mm] | kurz/короткий | 60 | 60 | 60 | 60 | 70 |
| Bestell-Nr./Н° заказа | A63.040… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | lang/длинный | 100 | 100 | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | A63.041… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | überlang/удлиненный | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | A63.042… | .16 | .22 | .27 | .32 | .40 |
| Form/Форма A100 | ||||||
| Maß/Размер A [mm] | kurz/короткий | 60 | 60 | 60 | 60 | 70 |
| Bestell-Nr./Н° заказа | A10.040… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | lang/длинный | 100 | 100 | 100 | 100 | 100 |
| Bestell-Nr./Н° заказа | A10.041… | .16 | .22 | .27 | .32 | .40 |
| Maß/Размер A [mm] | überlang/удлиненный | 160 | 160 | 160 | 160 | 160 |
| Bestell-Nr./Н° заказа | A10.042… | .16 | .22 | .27 | .32 | .40 |
