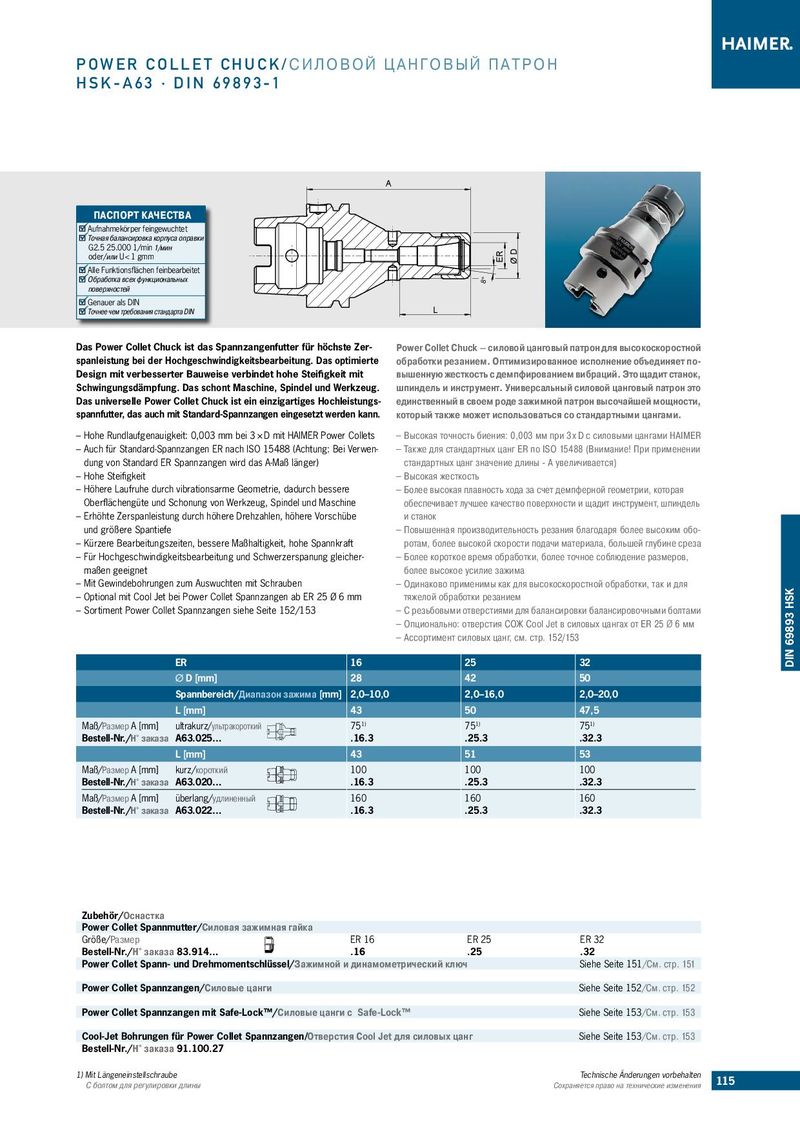

A
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных 8° поверхностей Genauer als DIN Точнее чем требования стандарта DIN L
| Das Power Collet Chuck ist das Spannzangenfutter für höchste Zer- | Power Collet Chuck – силовой цанговый патрон для высокоскоростной |
| spanleistung bei der Hochgeschwindigkeitsbearbeitung. Das optimierte | обработки резанием. Оптимизированное исполнение объединяет по- |
| Design mit verbesserter Bauweise verbindet hohe Steifigkeit mit | вышенную жесткость с демпфированием вибраций. Это щадит станок, |
| Schwingungsdämpfung. Das schont Maschine, Spindel und Werkzeug. | шпиндель и инструмент. Универсальный силовой цанговый патрон это |
| Das universelle Power Collet Chuck ist ein einzigartiges Hochleistungs- | единственный в своем роде зажимной патрон высочайшей мощности, |
| spannfutter, das auch mit Standard-Spannzangen eingesetzt werden kann. | который также может использоваться со стандартными цангами. |
| – Hohe Rundlaufgenauigkeit: 0,003 mm bei 3 × D mit HAIMER Power Collets | – Высокая точность биения: 0,003 мм при 3 x D с силовыми цангами HAIMER |
| – Auch für Standard-Spannzangen ER nach ISO 15488 (Achtung: Bei Verwen- | – Также для стандартных цанг ER по ISO 15488 (Внимание! При применении |
| dung von Standard ER Spannzangen wird das A-Maß länger) | стандартных цанг значение длины - А увеличивается) |
| – Hohe Steifigkeit | – Высокая жесткость |
| – Höhere Laufruhe durch vibrationsarme Geometrie, dadurch bessere | – Более высокая плавность хода за счет демпферной геометрии, которая |
| Oberflächengüte und Schonung von Werkzeug, Spindel und Maschine | обеспечивает лучшее качество поверхности и щадит инструмент, шпиндель |
| – Erhöhte Zerspanleistung durch höhere Drehzahlen, höhere Vorschübe | и станок |
| und größere Spantiefe | – Повышенная производительность резания благодаря более высоким обо- |
| – Kürzere Bearbeitungszeiten, bessere Maßhaltigkeit, hohe Spannkraft | ротам, более высокой скорости подачи материала, большей глубине среза |
| – Für Hochgeschwindigkeitsbearbeitung und Schwerzerspanung gleicher- | – Более короткое время обработки, более точное соблюдение размеров, |
| maßen geeignet | более высокое усилие зажима |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – Одинаково применимы как для высокоскоростной обработки, так и для |
| – Optional mit Cool Jet bei Power Collet Spannzangen ab ER 25 Ø 6 mm | тяжелой обработки резанием |
| – Sortiment Power Collet Spannzangen siehe Seite 152/153 | – C резьбовыми отверстиями для балансировки балансировочными болтами |
– Опционально: отверстия СОЖ Сool Jet в силовых цангах от ER 25 Ø 6 мм – Ассортимент cиловых цанг, cм. cтр. 152/153
| ER | 16 | 25 | 32 | ||
| ØD [mm] | 28 | 42 | 50 | ||
| Spannbereich/Диапа | зон зажима [ | mm] 2,0–10,0 | 2,0–16,0 | 2,0–20,0 | |
| L [mm] | 43 | 50 | 47,5 | ||
| Maß/Размер A [mm] | ultrakurz/ультракороткий | 751) | 751) | 751) | |
| Bestell-Nr./Н° заказа | A63.025… | .16.3 | .25.3 | .32.3 | |
| L [mm] | 43 | 51 | 53 | ||
| Maß/Размер A [mm] | kurz/короткий | 100 | 100 | 100 | |
| Bestell-Nr./Н° заказа | A63.020… | .16.3 | .25.3 | .32.3 | |
| Maß/Размер A [mm] | überlang/удлиненный | 160 | 160 | 160 | |
| Bestell-Nr./Н° заказа | A63.022… | .16.3 | .25.3 | .32.3 |
Zubehör/Оснастка
| Power Collet Spannmutter/Силовая зажимная гайка | ||
| Größe/Размер ER 16 | ER 25 | ER 32 |
| Bestell-Nr./Н° заказа 83.914… .16 | .25 | .32 |
| Power Collet Spann- und Drehmomentschlüssel/Зажимной и динамометрический | ключ | Siehe Seite 151/Cм. cтр. 151 |
| Power Collet Spannzangen/Силовые цанги | Siehe Seite 152/Cм. cтр. 152 | |
| Power Collet Spannzangen mit Safe-Lock™/Силовые цанги с Safe-Lock™ | Siehe Seite 153/Cм. cтр. 153 | |
| Cool-Jet Bohrungen für Power Collet Spannzangen/Отверстия Сool Jet для силов Bestell-Nr./Н° заказа 91.100.27 | ых цанг | Siehe Seite 153/Cм. cтр. 153 |
1) Mit Längeneinstellschraube Technische Änderungen vorbehalten 115
С болтом для регулировки длины Сохраняется право на технические изменения
