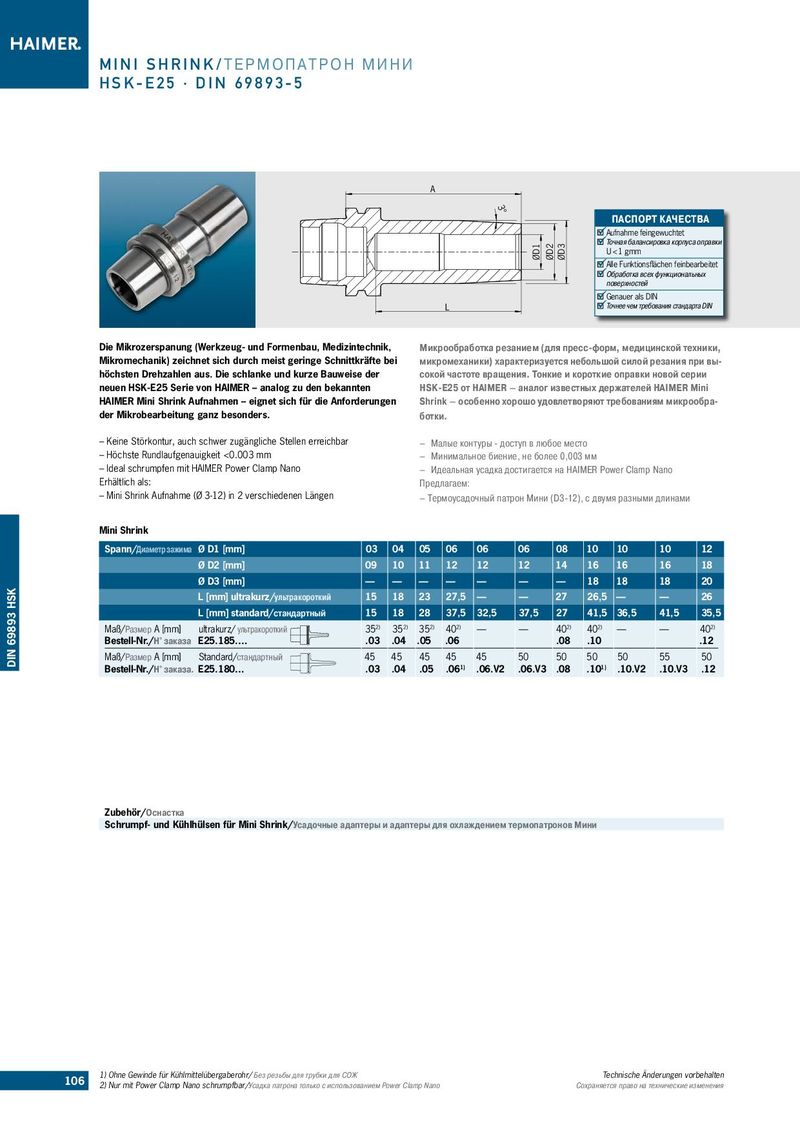

A 3°
ПАСПОРТ КАЧЕСТВА
Aufnahme feingewuchtet Точная балансировка корпуса оправки U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN
| Точнее чем требования стандарта DIN L | |
| Die Mikrozerspanung (Werkzeug- und Formenbau, Medizintechnik, | Микрообработка резанием (для пресс-форм, медицинской техники, |
| Mikromechanik) zeichnet sich durch meist geringe Schnittkräfte bei | микромеханики) характеризуется небольшой силой резания при вы- |
| höchsten Drehzahlen aus. Die schlanke und kurze Bauweise der | сокой частоте вращения. Тонкие и короткие оправки новой серии |
| neuen HSK-E25 Serie von HAIMER – analog zu den bekannten | HSK-E25 от HAIMER – аналог известных держателей HAIMER Mini |
| HAIMER Mini Shrink Aufnahmen – eignet sich für die Anforderungen | Shrink – особенно хорошо удовлетворяют требованиям микрообра- |
| der Mikrobearbeitung ganz besonders. | ботки. |
| – Keine Störkontur, auch schwer zugängliche Stellen erreichbar | – Малые контуры - доступ в любое место |
| – Höchste Rundlaufgenauigkeit <0.003 mm | – Минимальное биение, не более 0,003 мм |
| – Ideal schrumpfen mit HAIMER Power Clamp Nano | – Идеальная усадка достигается на HAIMER Power Clamp Nano |
| Erhältlich als: | Предлагаем: |
| – Mini Shrink Aufnahme (Ø 3-12) in 2 verschiedenen Längen | – Термоусадочный патрон Мини (D3-12), с двумя разными длинами |
Mini Shrink
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 06 | 06 | 08 | 10 | 10 | 10 | 12 |
| Ø D2 [mm] | 09 | 10 | 11 | 12 | 12 | 12 | 14 | 16 | 16 | 16 | 18 | |
| Ø D3 [mm] | — | — | — | — | — | — | — | 18 | 18 | 18 | 20 | |
| L [mm] ultrakurz/ультракороткий | 15 | 18 | 23 | 27,5 | — | — | 27 | 26,5 | — | — | 26 | |
| L [mm] standard/стандартный | 15 | 18 | 28 | 37,5 | 32,5 | 37,5 | 27 | 41,5 | 36,5 | 41,5 | 35,5 | |
| Maß/Размер A [mm] | ultrakurz/ ультракороткий | 352) | 352) | 352) | 402) | — | — | 402) | 402) | — | — | 402) |
| Bestell-Nr./Н° заказа | E25.185.… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | ||||
| Maß/Размер A [mm] | Standard/стандартный | 45 | 45 | 45 | 45 | 45 | 50 | 50 | 50 | 50 | 55 | 50 |
| Bestell-Nr./Н° заказа. | E25.180… | .03 | .04 | .05 | .061) | .06.V2 | .06.V3 | .08 | .101) | .10.V2 | .10.V3 | .12 |
Zubehör/Оснастка Schrumpf- und Kühlhülsen für Mini Shrink/Усадочные адаптеры и адаптеры для охлаждением термопатронов Мини
106 1) Ohne Gewinde für Kühlmittelübergaberohr/ Без резьбы для трубки для СОЖ Technische Änderungen vorbehalten
2) Nur mit Power Clamp Nano schrumpfbar/Усадка патрона только с использованием Power Clamp Nano Сохраняется право на технические изменения
