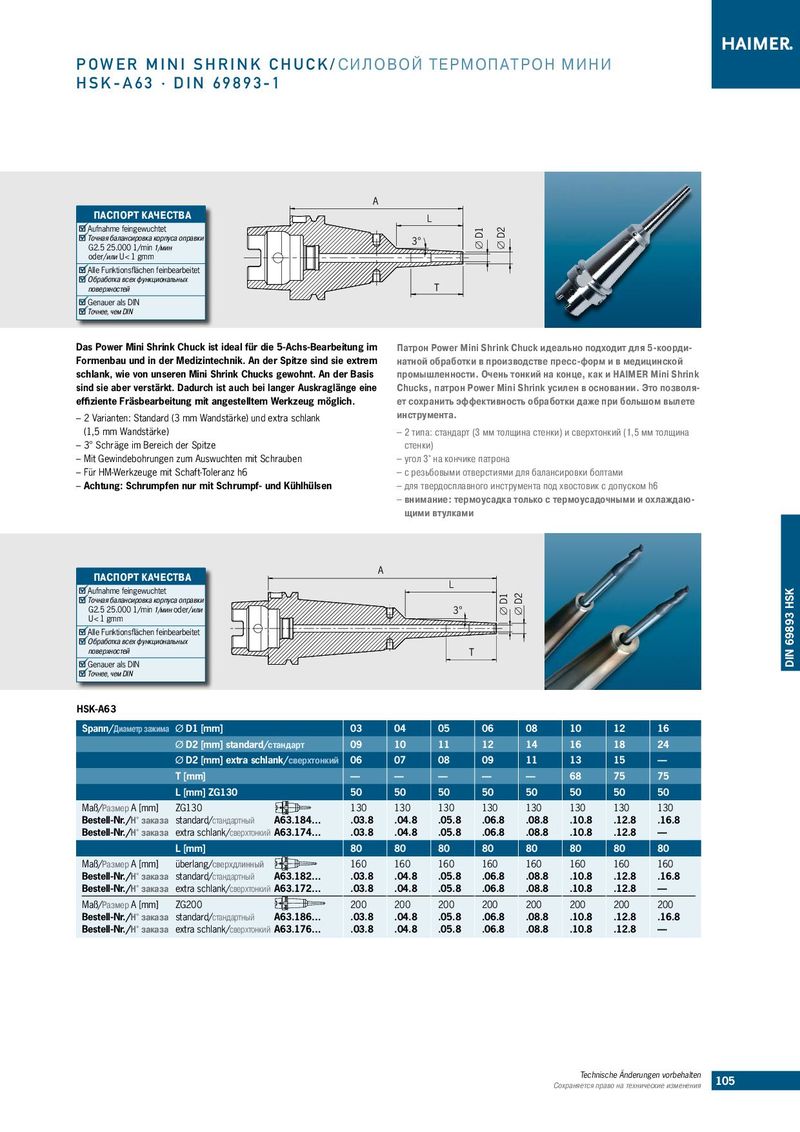

A ПАСПОРТ КАЧЕСТВА L Aufnahme feingewuchtet Точная балансировка корпуса оправки 3° G2.5 25.000 1/min 1/мин oder/или U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей T Genauer als DIN Точнее, чем DIN
| Das Power Mini Shrink Chuck ist ideal für die 5-Achs-Bearbeitung im | Патрон Power Mini Shrink Chuck идеально подходит для 5-коорди- |
| Formenbau und in der Medizintechnik. An der Spitze sind sie extrem | натной обработки в производстве пресс-форм и в медицинской |
| schlank, wie von unseren Mini Shrink Chucks gewohnt. An der Basis | промышленности. Очень тонкий на конце, как и HAIMER Mini Shrink |
| sind sie aber verstärkt. Dadurch ist auch bei langer Auskraglänge eine | Chucks, патрон Power Mini Shrink усилен в основании. Это позволя- |
| effiziente Fräsbearbeitung mit angestelltem Werkzeug möglich. | ет сохранить эффективность обработки даже при большом вылете |
| – 2 Varianten: Standard (3 mm Wandstärke) und extra schlank | инструмента. |
| (1,5 mm Wandstärke) | – 2 типа: стандарт (3 мм толщина стенки) и сверхтонкий (1,5 мм толщина |
| – 3° Schräge im Bereich der Spitze | стенки) |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – угол 3° на кончике патрона |
| – Für HM-Werkzeuge mit Schaft-Toleranz h6 | – с резьбовыми отверстиями для балансировки болтами |
| – Achtung: Schrumpfen nur mit Schrumpf- und Kühlhülsen | – для твердосплавного инструмента под хвостовик с допуском h6 |
– внимание: термоусадка только с термоусадочными и охлаждаю- щими втулками
A
ПАСПОРТ КАЧЕСТВА
L Aufnahme feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин oder/или 3° U < 1 gmm Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей T Genauer als DIN Точнее, чем DIN
HSK-A63
| Spann/Диаметр зажима | ØD1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 16 | |
| ØD2 [mm] standard/ | стандарт | 09 | 10 | 11 | 12 | 14 | 16 | 18 | 24 | |
| ØD2 [mm] extra schl | ank/сверхтонкий | 06 | 07 | 08 | 09 | 11 | 13 | 15 | — | |
| T [mm] | — | — | — | — | — | 68 | 75 | 75 | ||
| L [mm] ZG130 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Maß/РазмерA [mm] | ZG130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 130 | |
| Bestell-Nr./Н° заказа | standard/стандартный | A63.184… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | .16.8 |
| Bestell-Nr./Н° заказа | extra schlank/сверхтонкий | A63.174… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | — |
| L [mm] | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | ||
| Maß/РазмерA [mm] | überlang/сверхдлинный | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | |
| Bestell-Nr./Н° заказа | standard/стандартный | A63.182… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | .16.8 |
| Bestell-Nr./Н° заказа | extra schlank/сверхтонкий | A63.172… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | — |
| Maß/РазмерA [mm] | ZG200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Bestell-Nr./Н° заказа | standard/стандартный | A63.186… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | .16.8 |
| Bestell-Nr./Н° заказа | extra schlank/сверхтонкий | A63.176… | .03.8 | .04.8 | .05.8 | .06.8 | .08.8 | .10.8 | .12.8 | — |
