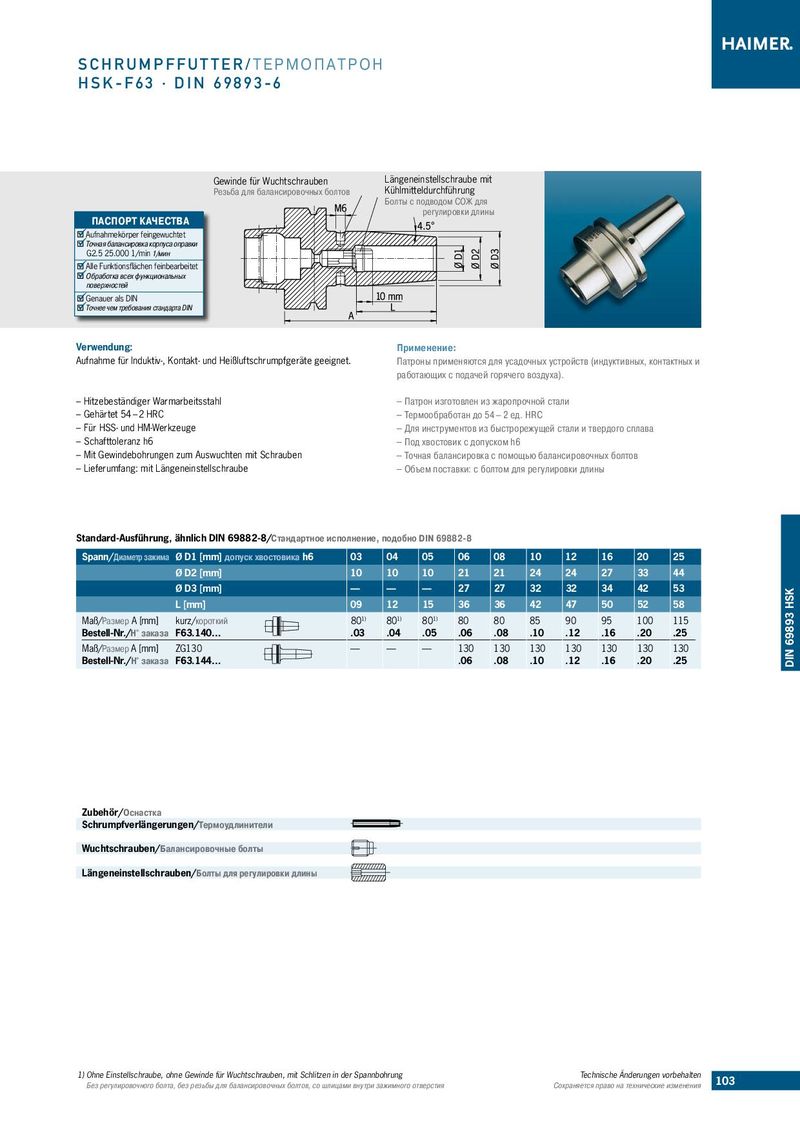

H S K - F 6 3 · DIN 6 9 8 9 3 - 6
Gewinde für Wuchtschrauben Längeneinstellschraube mit Резьба для балансировочных болтов Kühlmitteldurchführung Болты с подводом СОЖ для регулировки длины
ПАСПОРТ КАЧЕСТВА
Aufnahmekörper feingewuchtet Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge | – Для инструментов из быстрорежущей стали и твердого сплава |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – Точная балансировка с помощью балансировочных болтов |
| – Lieferumfang: mit Längeneinstellschraube | – Объем поставки: с болтом для регулировки длины |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Диаметр зажима | Ø D1 [mm]допуск хвостовика h6 | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 16 | 20 | 25 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 33 | 44 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 42 | 53 | |
| L [mm] | 09 | 12 | 15 | 36 | 36 | 42 | 47 | 50 | 52 | 58 | |
| Maß/Размер A [mm] | kurz/короткий | 801) | 801) | 801) | 80 | 80 | 85 | 90 | 95 | 100 | 115 |
| Bestell-Nr./Н° заказа | F63.140… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .16 | .20 | .25 |
| Maß/Размер A [mm] | ZG130 | — | — | — | 130 | 130 | 130 | 130 | 130 | 130 | 130 |
| Bestell-Nr./Н° заказа | F63.144… | .06 | .08 | .10 | .12 | .16 | .20 | .25 |
Zubehör/Оснастка Schrumpfverlängerungen/Термоудлинители Wuchtschrauben/Балансировoчные болты Längeneinstellschrauben/Болты для регулировки длины
HSK 63 / 80 / 100HSK 63 / 80 / 100
Form FForm F
1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung Technische Änderungen vorbehalten 103
Без регулировочного болта, без резьбы для балансировочных болтов, со шлицами внутри зажимного отверстия Сохраняется право на технические изменения Shrink fitShrink fit ChuckChuck
