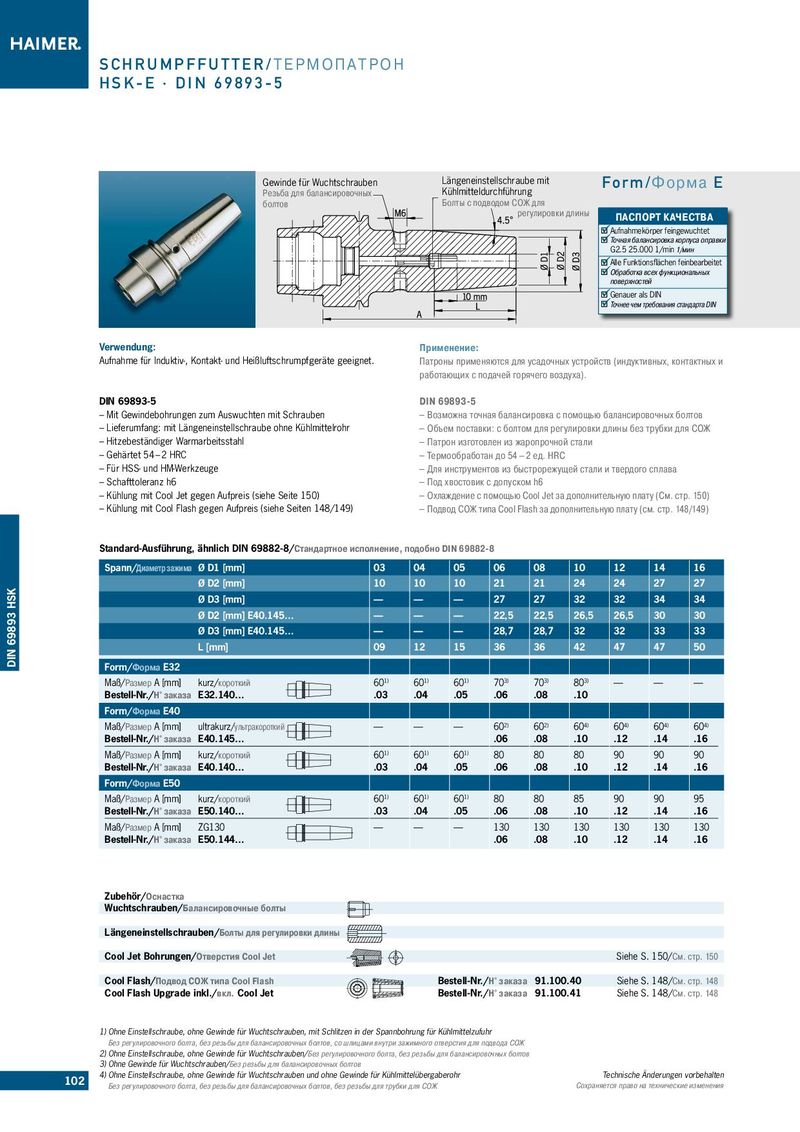

Каталог Haimer инструментальные оправки - страница 102
Навигация
Каталог Haimer модульная балансировочная система Tool Dynamic
Каталог Haimer термоусадочные цанги
Каталог Haimer 3d-индикаторы-2
Каталог Haimer аксессуары
Каталог Haimer инструментальные оправки для станков Makino
Gewinde für Wuchtschrauben Längeneinstellschraube mit Form/Форма E
Резьба для балансировочных Kühlmitteldurchführung болтов Болты с подводом СОЖ для регулировки длины ПАСПОРТ КАЧЕСТВА Aufnahmekörper feingewuchtet
Точная балансировка корпуса оправки G2.5 25.000 1/min 1/мин Alle Funktionsflächen feinbearbeitet Oбработка всех функциональных поверхностей Genauer als DIN Точнее чем требования стандарта DIN
| Verwendung: | Применение: |
| Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | Патроны применяются для усадочных устройств (индуктивных, контактных и |
| работающих с подачей горячего воздуха). | |
| DIN 69893-5 | DIN 69893-5 |
| – Mit Gewindebohrungen zum Auswuchten mit Schrauben | – Возможна точная балансировка с помощью балансировочных болтов |
| – Lieferumfang: mit Längeneinstellschraube ohne Kühlmittelrohr | – Объем поставки: с болтом для регулировки длины без трубки для СОЖ |
| – Hitzebeständiger Warmarbeitsstahl | – Патрон изготовлен из жаропрочной стали |
| – Gehärtet 54 – 2 HRC | – Термообработан до 54 – 2 ед. HRC |
| – Für HSS- und HM-Werkzeuge | – Для инструментов из быстрорежущей стали и твердого сплава |
| – Schafttoleranz h6 | – Под хвостовик с допуском h6 |
| – Kühlung mit Cool Jet gegen Aufpreis (siehe Seite 150) | – Охлаждение с помощью Cool Jet за дополнительную плату (См. cтр. 150) |
| – Kühlung mit Cool Flash gegen Aufpreis (siehe Seiten 148/149) | – Подвод СОЖ типа Cool Flash за дополнительную плату (см. стр. 148/149) |
Standard-Ausführung, ähnlich DIN 69882-8/Стандартное исполнение, подобно DIN 69882-8
| Spann/Диаметр зажима | Ø D1 [mm] | 03 | 04 | 05 | 06 | 08 | 10 | 12 | 14 | 16 |
| Ø D2 [mm] | 10 | 10 | 10 | 21 | 21 | 24 | 24 | 27 | 27 | |
| Ø D3 [mm] | — | — | — | 27 | 27 | 32 | 32 | 34 | 34 | |
| Ø D2 [mm] E40.145… | — | — | — | 22,5 | 22,5 | 26,5 | 26,5 | 30 | 30 | |
| Ø D3 [mm] E40.145… | — | — | — | 28,7 | 28,7 | 32 | 32 | 33 | 33 | |
| L [mm] | 09 | 12 | 15 | 36 | 36 | 42 | 47 | 47 | 50 | |
| Form/Форма E32 | ||||||||||
| Maß/Размер A [mm] | kurz/короткий | 601) | 601) | 601) | 703) | 703) | 803) | — | — | — |
| Bestell-Nr./Н° заказа | E32.140… | .03 | .04 | .05 | .06 | .08 | .10 | |||
| Form/Форма E40 | ||||||||||
| Maß/Размер A [mm] | ultrakurz/ультракороткий | — | — | — | 602) | 602) | 604) | 604) | 604) | 604) |
| Bestell-Nr./Н° заказа | E40.145… | .06 | .08 | .10 | .12 | .14 | .16 | |||
| Maß/Размер A [mm] | kurz/короткий | 601) | 601) | 601) | 80 | 80 | 80 | 90 | 90 | 90 |
| Bestell-Nr./Н° заказа | E40.140… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 |
| Form/Форма E50 | ||||||||||
| Maß/Размер A [mm] | kurz/короткий | 601) | 601) | 601) | 80 | 80 | 85 | 90 | 90 | 95 |
| Bestell-Nr./Н° заказа | E50.140… | .03 | .04 | .05 | .06 | .08 | .10 | .12 | .14 | .16 |
| Maß/Размер A [mm] | ZG130 | — | — | — | 130 | 130 | 130 | 130 | 130 | 130 |
| Bestell-Nr./Н° заказа | E50.144… | .06 | .08 | .10 | .12 | .14 | .16 |
Zubehör/Оснастка
| Wuchtschrauben/Балансировoчные болты | ||
| Längeneinstellschrauben/Болты для регулировки длины | ||
| Cool Jet Bohrungen/Отверстия Cool Jet | Siehe S. 150/См. cтр. 150 | |
| Cool Flash/Подвод СОЖ типа Cool Flash | Bestell-Nr./Н° заказа 91.100.40 | Siehe S. 148/См. cтр. 148 |
| Cool Flash Upgrade inkl./вкл. Cool Jet | Bestell-Nr./Н° заказа 91.100.41 | Siehe S. 148/См. cтр. 148 |
1) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben, mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr 2) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben/Без регулировочного болта, без резьбы для балансировочных болтов
102 4) Ohne Einstellschraube, ohne Gewinde für Wuchtschrauben und ohne Gewinde für Kühlmittelübergaberohr Technische Änderungen vorbehalten
Без регулировочного болта, без резьбы для балансировочных болтов, без резьбы для трубки для СОЖ Сохраняется право на технические изменения
