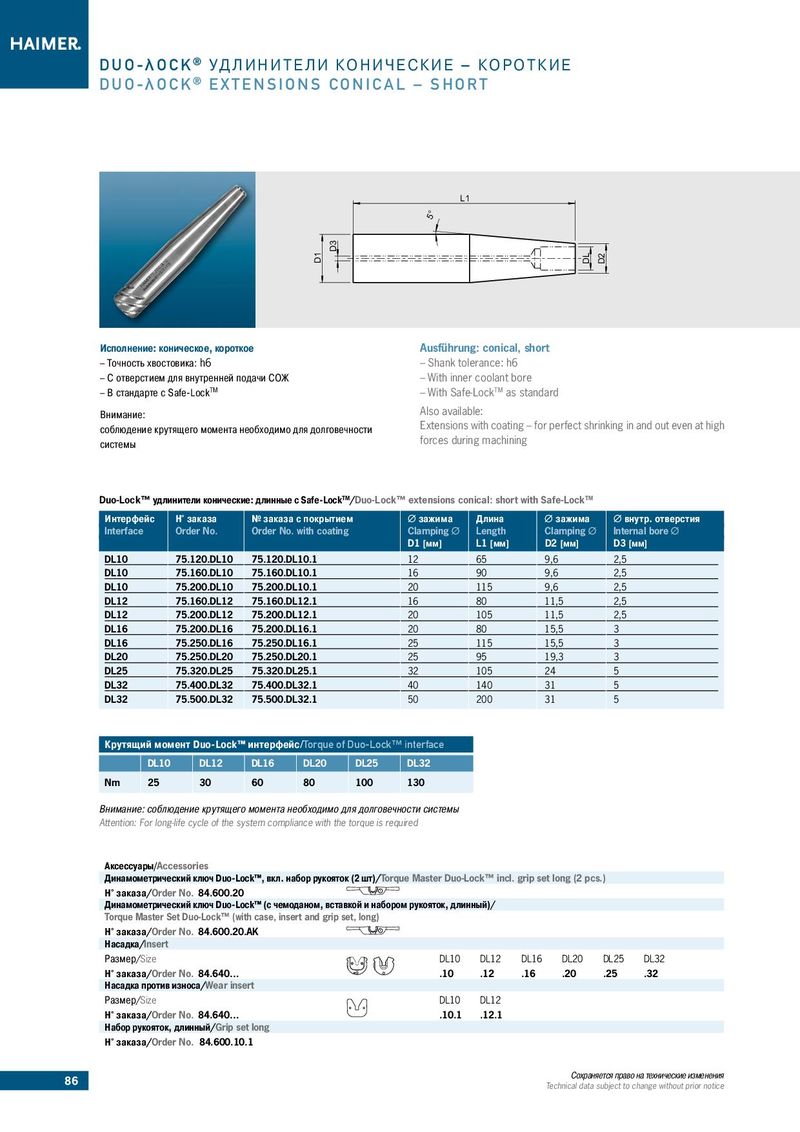

DUO-λOCK® УДЛИНИТЕЛИ КОНИЧЕСКИЕ – КОРОТКИЕ DUO-λOCK® EXTENSIONS CONICAL – SHORT L1 5° D3 D1 DL D2 Исполнение: коническое, короткое Ausführung: conical, short ––Точность хвостовика: h6 ––Shank tolerance: h6 ––C отверстием для внутренней подачи СОЖ ––With inner coolant bore ––В стандарте с Safe-LockTM ––With Safe-LockTM as standard Внимание: Also available: соблюдение крутящего момента необходимо для долговечности Extensions with coating – for perfect shrinking in and out even at high системы forces during machining Duo-Lock™ удлинители конические: длинные с Safe-LockTM/Duo-Lock™ extensions conical: short with Safe-LockTM Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø зажима Ø внутр. отверстия Interface Order No. Order No. with coating Clamping Ø Length Clamping Ø Internal bore Ø D1 [мм] L1 [мм] D2 [мм] D3 [мм] DL10 75.120.DL10 75.120.DL10.1 12 65 9,6 2,5 DL10 75.160.DL10 75.160.DL10.1 16 90 9,6 2,5 DL10 75.200.DL10 75.200.DL10.1 20 115 9,6 2,5 DL12 75.160.DL12 75.160.DL12.1 16 80 11,5 2,5 DL12 75.200.DL12 75.200.DL12.1 20 105 11,5 2,5 DL16 75.200.DL16 75.200.DL16.1 20 80 15,5 3 DL16 75.250.DL16 75.250.DL16.1 25 115 15,5 3 DL20 75.250.DL20 75.250.DL20.1 25 95 19,3 3 DL25 75.320.DL25 75.320.DL25.1 32 105 24 5 DL32 75.400.DL32 75.400.DL32.1 40 140 31 5 DL32 75.500.DL32 75.500.DL32.1 50 200 31 5 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1  86 Сохраняется право на технические изменения Technical data subject to change without prior notice
