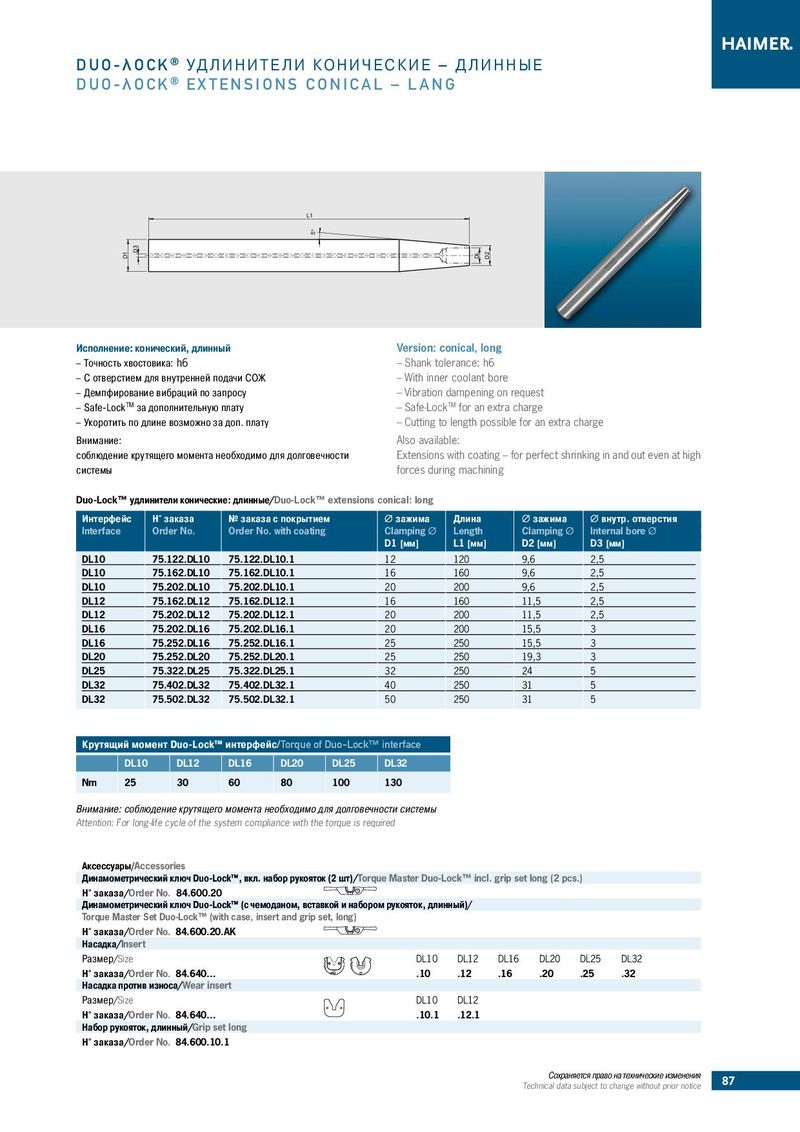

Каталог Haimer инструментальная оснастка - страница 87

DUO-λOCK® УДЛИНИТЕЛИ КОНИЧЕСКИЕ – ДЛИННЫЕ DUO-λOCK® EXTENSIONS CONICAL – LANG L1 5° D1 D3 DL D2 Исполнение: конический, длинный Version: conical, long ––Точность хвостовика: h6 ––Shank tolerance: h6 ––C отверстием для внутренней подачи СОЖ ––With inner coolant bore ––Демпфирование вибраций по запросу ––Vibration dampening on request ––Safe-LockTM за дополнительную плату ––Safe-LockTM for an extra charge ––Укоротить по длине возможно за доп. плату ––Cutting to length possible for an extra charge Внимание: Also available: соблюдение крутящего момента необходимо для долговечности Extensions with coating – for perfect shrinking in and out even at high системы forces during machining Duo-Lock™ удлинители конические: длинные/Duo-Lock™ extensions conical: long Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø зажима Ø внутр. отверстия Interface Order No. Order No. with coating Clamping Ø Length Clamping Ø Internal bore Ø D1 [мм] L1 [мм] D2 [мм] D3 [мм] DL10 75.122.DL10 75.122.DL10.1 12 120 9,6 2,5 DL10 75.162.DL10 75.162.DL10.1 16 160 9,6 2,5 DL10 75.202.DL10 75.202.DL10.1 20 200 9,6 2,5 DL12 75.162.DL12 75.162.DL12.1 16 160 11,5 2,5 DL12 75.202.DL12 75.202.DL12.1 20 200 11,5 2,5 DL16 75.202.DL16 75.202.DL16.1 20 200 15,5 3 DL16 75.252.DL16 75.252.DL16.1 25 250 15,5 3 DL20 75.252.DL20 75.252.DL20.1 25 250 19,3 3 DL25 75.322.DL25 75.322.DL25.1 32 250 24 5 DL32 75.402.DL32 75.402.DL32.1 40 250 31 5 DL32 75.502.DL32 75.502.DL32.1 50 250 31 5 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1  Сохраняется право на технические изменения 87 Technical data subject to change without prior notice
