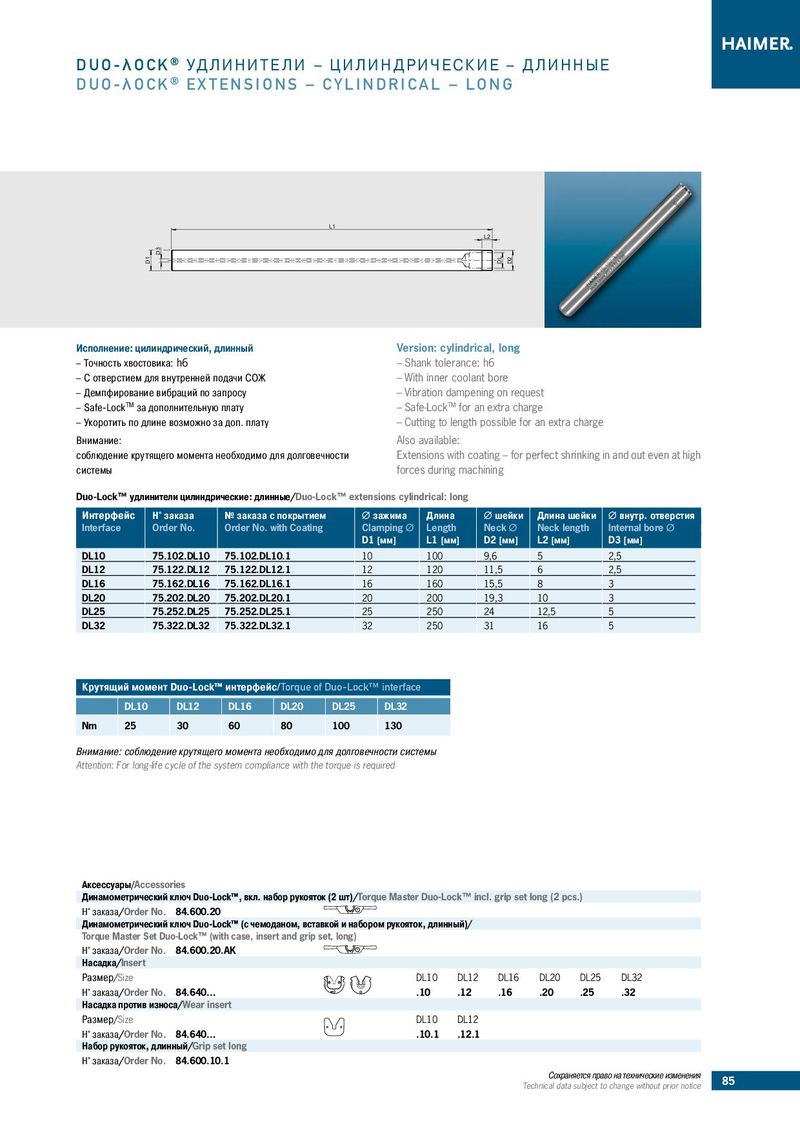

DUO-λOCK® УДЛИНИТЕЛИ – ЦИЛИНДРИЧЕСКИЕ – ДЛИННЫЕ DUO-λOCK® EXTENSIONS – CYLINDRICAL – LONG L1 L2 D3 D1 DL D2 Исполнение: цилиндрический, длинный Version: cylindrical, long ––Точность хвостовика: h6 ––Shank tolerance: h6 ––C отверстием для внутренней подачи СОЖ ––With inner coolant bore ––Демпфирование вибраций по запросу ––Vibration dampening on request ––Safe-LockTM за дополнительную плату ––Safe-LockTM for an extra charge ––Укоротить по длине возможно за доп. плату ––Cutting to length possible for an extra charge Внимание: Also available: соблюдение крутящего момента необходимо для долговечности Extensions with coating – for perfect shrinking in and out even at high системы forces during machining Duo-Lock™ удлинители цилиндрические: длинные/Duo-Lock™ extensions cylindrical: long Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм] DL10 75.102.DL10 75.102.DL10.1 10 100 9,6 5 2,5 DL12 75.122.DL12 75.122.DL12.1 12 120 11,5 6 2,5 DL16 75.162.DL16 75.162.DL16.1 16 160 15,5 8 3 DL20 75.202.DL20 75.202.DL20.1 20 200 19,3 10 3 DL25 75.252.DL25 75.252.DL25.1 25 250 24 12,5 5 DL32 75.322.DL32 75.322.DL32.1 32 250 31 16 5 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/ Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1  Сохраняется право на технические изменения 85 Technical data subject to change without prior notice
