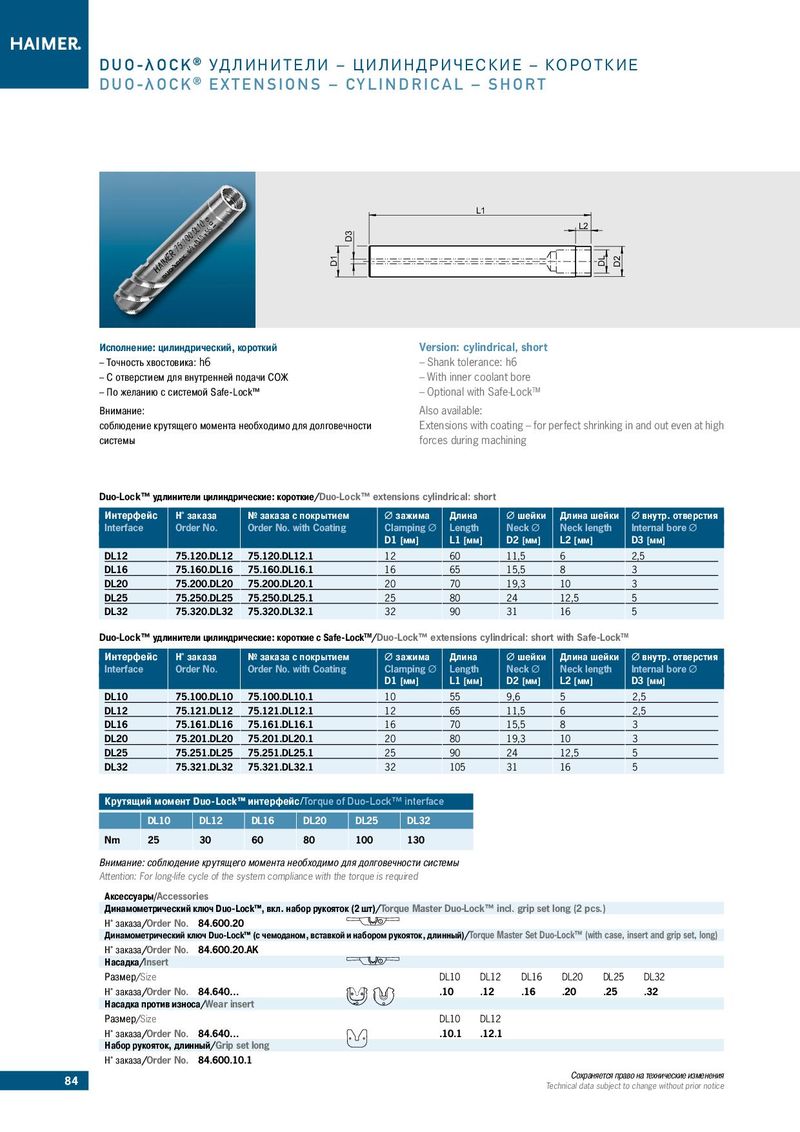

DUO-λOCK® УДЛИНИТЕЛИ – ЦИЛИНДРИЧЕСКИЕ – КОРОТКИЕ DUO-λOCK® EXTENSIONS – CYLINDRICAL – SHORT L1 D3 L2 D1 DL D2 Исполнение: цилиндрический, короткий Version: cylindrical, short ––Точность хвостовика: h6 ––Shank tolerance: h6 ––C отверстием для внутренней подачи СОЖ ––With inner coolant bore ––По желанию с системой Safe-Lock™ ––Optional with Safe-LockTM Внимание: Also available: соблюдение крутящего момента необходимо для долговечности Extensions with coating – for perfect shrinking in and out even at high системы forces during machining Duo-Lock™ удлинители цилиндрические: короткие/Duo-Lock™ extensions cylindrical: short Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм] DL12 75.120.DL12 75.120.DL12.1 12 60 11,5 6 2,5 DL16 75.160.DL16 75.160.DL16.1 16 65 15,5 8 3 DL20 75.200.DL20 75.200.DL20.1 20 70 19,3 10 3 DL25 75.250.DL25 75.250.DL25.1 25 80 24 12,5 5 DL32 75.320.DL32 75.320.DL32.1 32 90 31 16 5 Duo-Lock™ удлинители цилиндрические: короткие с Safe-LockTM/Duo-Lock™ extensions cylindrical: short with Safe-LockTM Интерфейс Н° заказа № заказа с покрытием Ø зажима Длина Ø шейки Длина шейки Ø внутр. отверстия Interface Order No. Order No. with Coating Clamping Ø Length Neck Ø Neck length Internal bore Ø D1 [мм] L1 [мм] D2 [мм] L2 [мм] D3 [мм] DL10 75.100.DL10 75.100.DL10.1 10 55 9,6 5 2,5 DL12 75.121.DL12 75.121.DL12.1 12 65 11,5 6 2,5 DL16 75.161.DL16 75.161.DL16.1 16 70 15,5 8 3 DL20 75.201.DL20 75.201.DL20.1 20 80 19,3 10 3 DL25 75.251.DL25 75.251.DL25.1 25 90 24 12,5 5 DL32 75.321.DL32 75.321.DL32.1 32 105 31 16 5 Крутящий момент Duo-Lock™ интерфейс/Torque of Duo-Lock™ interface DL10 DL12 DL16 DL20 DL25 DL32 Nm 25 30 60 80 100 130 Внимание: соблюдение крутящего момента необходимо для долговечности системы Attention: For long-life cycle of the system compliance with the torque is required Аксессуары/Accessories Динамометрический ключ Duo-Lock™, вкл. набор рукояток (2 шт)/Torque Master Duo-Lock™ incl. grip set long (2 pcs.) Н° заказа/Order No. 84.600.20 Динамометрический ключ Duo-Lock™ (с чемоданом, вставкой и набором рукояток, длинный)/Torque Master Set Duo-Lock™ (with case, insert and grip set, long) Н° заказа/Order No. 84.600.20.AK Насадка/Insert Размер/Size DL10 DL12 DL16 DL20 DL25 DL32 Н° заказа/Order No. 84.640… .10 .12 .16 .20 .25 .32 Насадка против износа/Wear insert Размер/Size DL10 DL12 Н° заказа/Order No. 84.640… .10.1 .12.1 Набор рукояток, длинный/Grip set long Н° заказа/Order No. 84.600.10.1 84  Сохраняется право на технические изменения Technical data subject to change without prior notice
