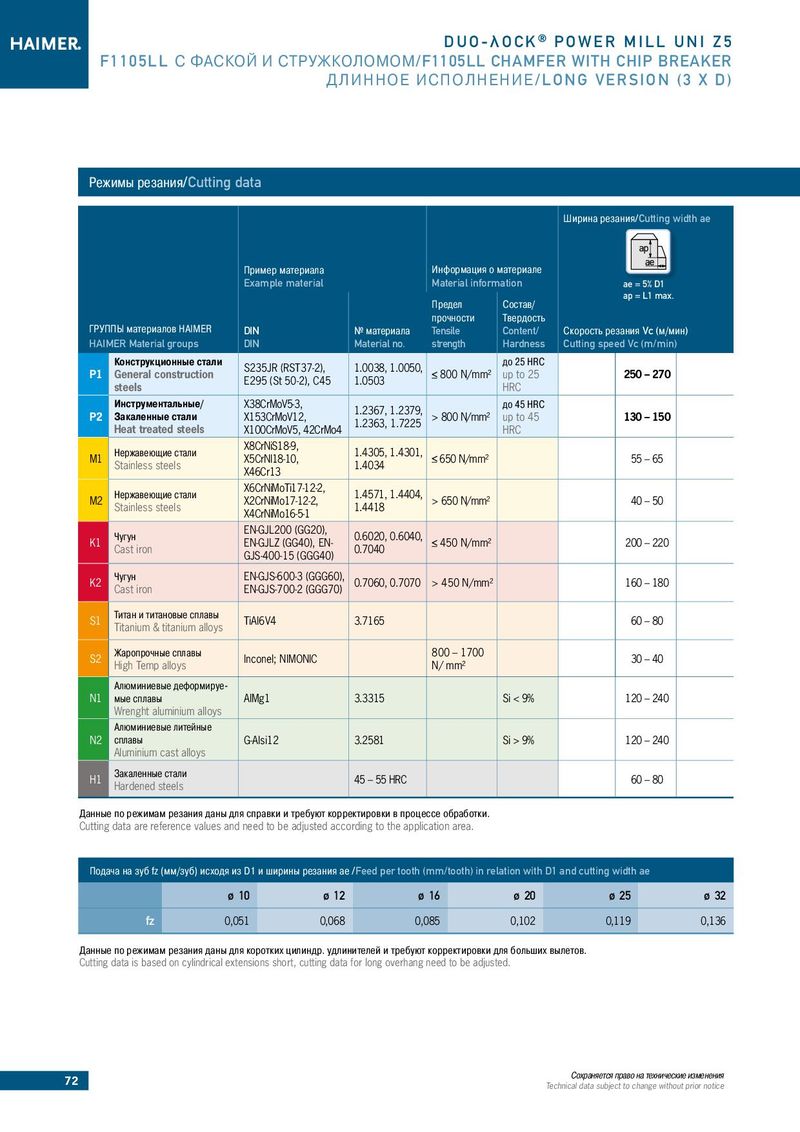

DUO-λOCK® POWER MILL UNI Z5 F1105LL С ФАСКОЙ И СТРУЖКОЛОМОМ/F1105LL CHAMFER WITH CHIP BREAKER ДЛИННОЕ ИСПОЛНЕНИЕ/LONG VERSION (3 X D) Режимы резания/Cutting data Ширина резания/Cutting width ae Пример материала Информация о материале Example material Material information ae = 5% D1 Предел Состав/ ap = L1 max. прочности Твердость ГРУППЫ материалов HAIMER DIN № материала Tensile Content/ Cкорость резания Vc (м/мин) HAIMER Material groups DIN Material no. strength Hardness Cutting speed Vc (m/min) Конструкционные стали S235JR (RST37-2), 1.0038, 1.0050, до 25 HRC P1 General construction E295 (St 50-2), C45 1.0503 800 N/mm² up to 25 250 – 270 steels HRC Инструментальные/ X38CrMoV5-3, 1.2367, 1.2379, до 45 HRC P2 Закаленные стали X153CrMoV12, 1.2363, 1.7225 > 800 N/mm² up to 45 130 – 150 Heat treated steels X100CrMoV5, 42CrMo4 HRC Нержавеющие стали X8CrNiS18-9, 1.4305, 1.4301, M1 Stainless steels X5CrNI18-10, 1.4034 650 N/mm² 55 – 65 X46Cr13 Нержавеющие стали X6CrNiMoTi17-12-2, 1.4571, 1.4404, M2 Stainless steels X2CrNiMo17-12-2, 1.4418 > 650 N/mm² 40 – 50 X4CrNiMo16-5-1 Чугун EN-GJL200 (GG20), 0.6020, 0.6040, K1 Cast iron EN-GJLZ (GG40), EN- 0.7040 450 N/mm² 200 – 220 GJS-400-15 (GGG40) K2 Чугун EN-GJS-600-3 (GGG60), 0.7060, 0.7070 > 450 N/mm² 160 – 180 Cast iron EN-GJS-700-2 (GGG70) S1 Титан и титановые сплавы TiAl6V4 3.7165 60 – 80 Titanium & titanium alloys S2 Жаропрочные сплавы Inconel; NIMONIC 800 – 1700 30 – 40 High Temp alloys N/ mm² Алюминиевые деформируе- N1 мые сплавы AlMg1 3.3315 Si < 9% 120 – 240 Wrenght aluminium alloys Алюминиевые литейные N2 сплавы G-Alsi12 3.2581 Si > 9% 120 – 240 Aluminium cast alloys H1 Закаленные стали 45 – 55 HRC 60 – 80 Hardened steels Данные по режимам резания даны для cправки и требуют корректировки в процессе обработки. Cutting data are reference values and need to be adjusted according to the application area. Подача на зуб fz (мм/зуб) исходя из D1 и ширины резания ae /Feed per tooth (mm/tooth) in relation with D1 and cutting width ae ø 10 ø 12 ø 16 ø 20 ø 25 ø 32 fz 0,051 0,068 0,085 0,102 0,119 0,136 Данные по режимам резания даны для коротких цилиндр. удлинителей и требуют корректировки для больших вылетов. Cutting data is based on cylindrical extensions short, cutting data for long overhang need to be adjusted. 72 Сохраняется право на технические изменения Technical data subject to change without prior notice
