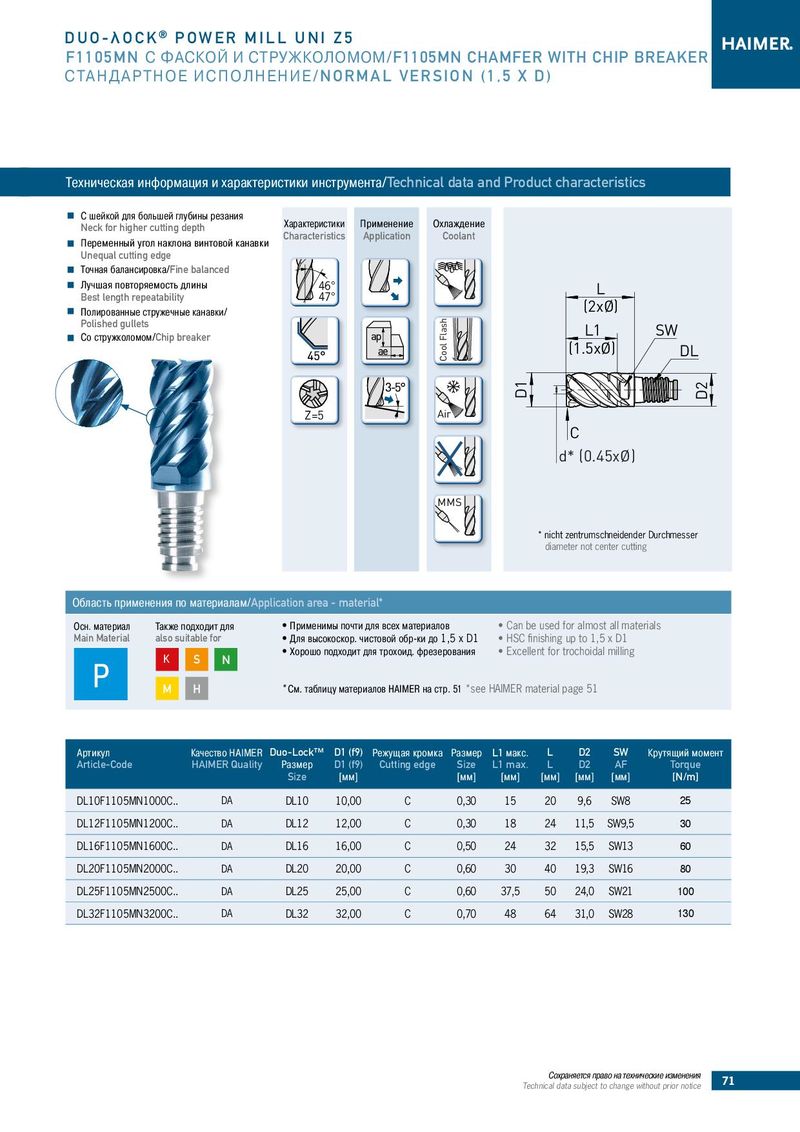

DUO-λOCK® POWER MILL UNI Z5 F1105MN С ФАСКОЙ И СТРУЖКОЛОМОМ/F1105MN CHAMFER WITH CHIP BREAKER СТАНДАРТНОЕ ИСПОЛНЕНИЕ/NORMAL VERSION (1,5 X D) Техническая информация и характеристики инструмента/Technical data and Product characteristics C шейкой для большей глубины резания Характеристики Применение Охлаждение Neck for higher cutting depth Characteristics Application Coolant Переменный угол наклона винтовой канавки Unequal cutting edge Точная балансировка/Fine balanced Лучшая повторяемость длины 46° L Best length repeatability 47° (2xØ) Полированные стружечные канавки/ Polished gullets Cool Flash L1 SW Со стружколомом/Chip breaker (1.5xØ) DL D1 D2 Z=5 Air C d* (0.45xØ) MMS * nicht zentrumschneidender Durchmesser diameter not center cutting Область применения по материалам/Application area - material* Осн. материал Также подходит для • Применимы почти для всех материалов • Can be used for almost all materials Main Material also suitable for • Для высокоскор. чистовой обр-ки до 1,5 x D1 • HSC finishing up to 1,5 x D1 K S N • Хорошо подходит для трохоид. фрезерования • Excellent for trochoidal milling P M H *См. таблицу материалов HAIMER на стр. 51 *see HAIMER material page 51 Артикул Качество HAIMER Duo-Lock™ D1 (f9) Режущая кромка Размер L1 макс. L D2 SW Крутящий момент Article-Code HAIMER Quality Размер D1 (f9) Cutting edge Size L1 max. L D2 AF Torque Size [мм] [мм] [мм] [мм] [мм] [мм] [N/m] DL10F1105MN1000C.. DA DL10 10,00 C 0,30 15 20 9,6 SW8 25 DL12F1105MN1200C.. DA DL12 12,00 C 0,30 18 24 11,5 SW9,5 30 DL16F1105MN1600C.. DA DL16 16,00 C 0,50 24 32 15,5 SW13 60 DL20F1105MN2000C.. DA DL20 20,00 C 0,60 30 40 19,3 SW16 80 DL25F1105MN2500C.. DA DL25 25,00 C 0,60 37,5 50 24,0 SW21 100 DL32F1105MN3200C.. DA DL32 32,00 C 0,70 48 64 31,0 SW28 130 Сохраняется право на технические изменения 71 Technical data subject to change without prior notice
